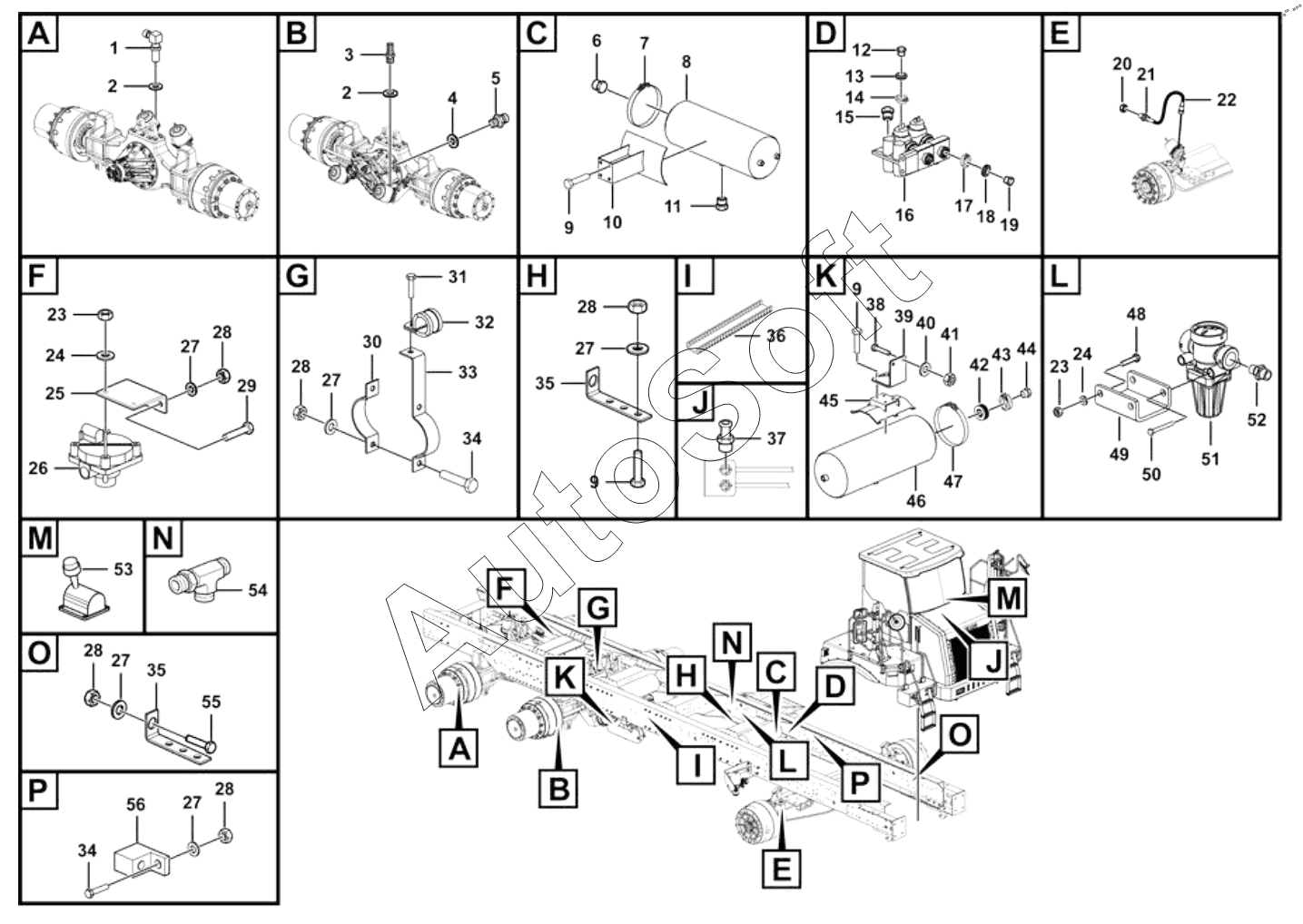

Каталог запасных частей к технике: LGMG CMT96L (2024). Parking brake assy
43
30
31
32
33
34
34
35
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
23
24
24
25
26
27
27
27
27
27
28
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | M16-m18 rectangular connector | |
| 2 | 4***1 | Washer jb982-16 | |
| 3 | 2***1 | Direct connector m16-m18 | |
| 4 | 4***7 | Washer jb982-12 | |
| 5 | 2***1 | Joint m12-m12 | |
| 6 | 4***1 | Stuff ng12-m22x1.5 | |
| 7 | 4***7 | Clam246-250 | |
| 8 | 4***3 | 30l(246)air reservoir | |
| 9 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 10 | 2***1 | Bracket of 30l reservior(246) | |
| 11 | 4***0 | Disembogue valve | |
| 12 | 4***4 | Nut seat ng8 | |
| 13 | 4***7 | Elastic element ng8 | |
| 14 | 4***6 | Snap ring ng8 | |
| 15 | 4***4 | Plug ng8-m16x1.5 | |
| 16 | 4***9 | Solenoid valve | |
| 17 | 4***2 | Snap ring ng6 | |
| 18 | 4***1 | Elastic element ng6 | |
| 19 | 4***3 | Nut seat ng6 | |
| 20 | 4***0 | Nut m18x1.5 | |
| 21 | 4***7 | Lengthen through the next joint l12 | |
| 22 | 2***1 | Air pipe gpu-13-i-880-sg | |
| 23 | 4***3 | Nut gb6170-m8epzn-8 | |
| 24 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 25 | 2***1 | Plate | |
| 26 | 4***7 | Valve | |
| 27 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 28 | 4***7 | Nut gb6170-m10epzn-8 | |
| 29 | 4***8 | Bolt gb5782-m10x50epzn-8.8 | |
| 30 | 2***1 | Bracket 2 | |
| 31 | 4***2 | Bolt gb5783-m10x25epzn-8.8 | |
| 32 | 2***1 | Clamp | |
| 33 | 2***1 | Support | |
| 34 | 4***4 | Bolt gb5783-m10x45epzn-8.8 | |
| 35 | 2***1 | Bracket 1 | |
| 36 | 2***1 | Guard | |
| 37 | 2***1 | Connector | |
| 38 | 4***4 | Bolt gb5783-m16x60epzn-8.8 | |
| 39 | 2***2 | Air reservoir fixed bracket assembly | |
| 40 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 41 | 4***6 | Nut gb6170-m16epzn-8 | |
| 42 | 4***3 | Elastic element ng12 | |
| 43 | 4***2 | Snap ring ng12 | |
| 44 | 4***0 | Nut seat ng12 | |
| 45 | 2***2 | Air reservoir bracket | |
| 46 | 4***2 | Air reservoir 30l (275) | |
| 47 | 4***8 | Hose clamp d275-d280 | |
| 48 | 4***9 | Bolt gb5783-m8x40epzn-8.8 | |
| 49 | 2***2 | Anchor bracket | |
| 50 | 4***1 | Bolt gb5782-m8x65epzn-8.8 | |
| 51 | 4***2 | Pressure limiting valve | |
| 52 | 4***2 | Transition joint m22x1.5/ng12 | |
| 53 | 4***4 | Hand brake valve | |
| 54 | 2***1 | T-connector m14-m12-m14 | |
| 55 | 4***4 | Bolt gb5783-m10x40epzn-8.8 | |
| 56 | 2***1 | Pressure switch block |
