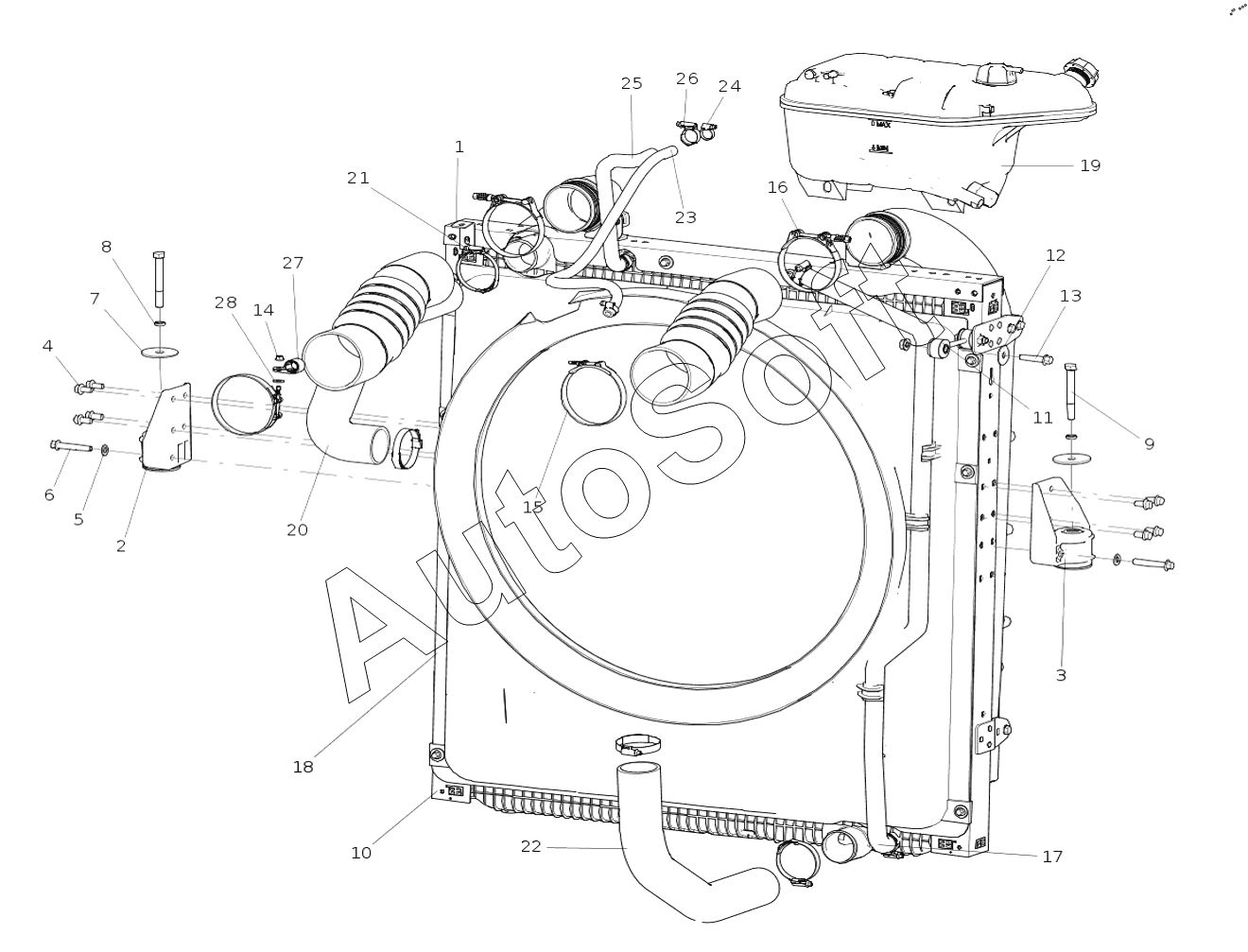

Каталог запасных частей к технике: SITRAK C7H MAX 4X2. AC9625530001009 Система охлаждения (обновление Shandeka/MC13/широкофюзеляжная кабина/высокий модуль 945/вентилятор 788/Национальная пятерка/экспорт
21
21
22
23
24
25
26
27
28
20
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***6 | Кронштейн масломера | |
| 2 | 7***5 | Левая резиновая опора | |
| 3 | 7***6 | Правая резиновая опора | |
| 4 | Z***8 | Шестигранный фланцевой болт | |
| 5 | Q***0 | Плоская подкладная шайба | |
| 6 | Z***0 | Шестигранный фланцевой болт | |
| 7 | 7***1 | Прокладная шайба | |
| 8 | Q***2 | Пружинная шайба | |
| 9 | Q***5 | Болт с шестигранной головкой | |
| 10 | A***5 | Сборка модуля охлаждения | |
| 11 | Y***0 | Натяжной стержень модуля охлаждения в сборе | |
| 12 | W***0 | Большая подкладная шайба | |
| 13 | Z***5 | Шестигранный фланцевой болт | |
| 14 | Z***6 | Шестигранная фланцевая гайка | |
| 15 | W***0 | Крепкий хомут | |
| 15 | W***0 | Крепкий хомут | |
| 16 | W***0 | Крепкий хомут | |
| 16 | W***0 | Крепкий хомут | |
| 17 | A***6 | Резиновый шланг для подпитки радиатора | |
| 18 | 7***9 | Кожух вентилятора | |
| 19 | 8***1 | Расширительный бак в сборе | |
| 20 | Y***1 | Резиновая труба впуска воды радиатора | |
| 21 | Y***0 | Хомут волнистой пружины | |
| 21 | Y***0 | Хомут волнистой пружины | |
| 22 | Y***2 | Резиновая труба выпуска воды радиатора | |
| 23 | 7***1 | Резиновый шланг выпуска воздуха двигателя | |
| 24 | Y***0 | Хомут | |
| 25 | Y***3 | Выпускная труба радиатора | |
| 26 | Y***7 | Хомут волнистой пружины | |
| 27 | W***2 | Однотрубный зажим | |
| 28 | Q***6 | Большая подкладная шайба | |
| 29 | Q***0 | Стопорная гайка фланца | |
| 30 | Q***8 | Большая подкладная шайба | |
| 30 | Q***8 | Большая подкладная шайба | |
| 31 | Z***0 | Шестигранный фланцевой болт | |
| 31 | Z***0 | Шестигранный фланцевой болт | |
| 32 | W***9 | Кронштейн сетки для защиты от насекомых | |
| 33 | Y***7 | Резиновая труба центрального охладителя | |
| 34 | Y***8 | Газоотводная резиновая труба централ | |
| 35 | Y***2 | Хомут волнистой пружины | |
| 36 | W***8 | Сетка для защиты от насекомых в сборе | |
| 37 | 1***7 | Пластмассовая крепежная лента | |
| 38 | A***3 | Зажим для трубы масляной линейки |
