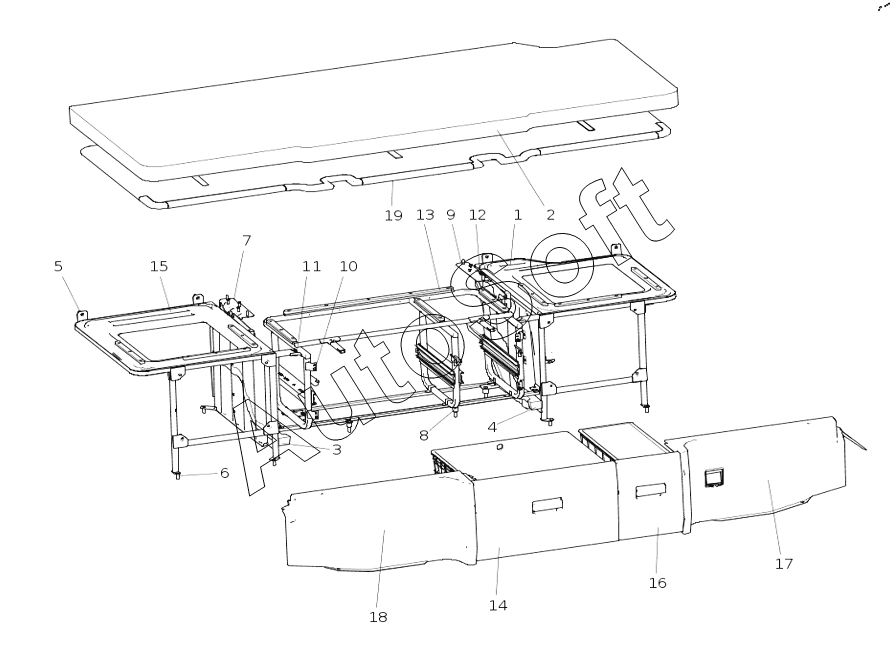

Каталог запасных частей к технике: SITRAK C7H MAX 4X2. AC16D57-0000002 Подъемный ящик инструментов для спального места (Кабина АКПП)
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***4 | Подъёмный левый ящик инструментов | |
| 2 | A***7 | Обивка подъёмного нижнего спального места | |
| 3 | A***5 | Откидная крышка ремня безопасности капота правая | |
| 4 | A***2 | Заглушка левого жгута проводов капота | |
| 5 | M***1 | Специальная клепальная гайка | |
| 6 | M***0 | Специальная клепальная гайка | |
| 7 | A***3 | Подъёмное нижнее спальное место, левая опрокидывающая рама | |
| 8 | Q***1 | Винт с выпуклой головкой и крестообразным шлицем | |
| 9 | A***4 | Подъёмник нижнего спального места откидной правый кронштейн | |
| 10 | Q***1 | Саморез с плоскоконической головкой и крестообразным шлицем | |
| 11 | Q***1 | Винт с выпуклой головкой и крестообразным шлицем | |
| 12 | Q***1 | Винт с выпуклой головкой и крестообразным шлицем | |
| 13 | A***0 | Кронштейн для выдвижного ящика подъёмного нижнего спального места | |
| 14 | A***5 | Главный ящик для хранения под спальным местом с подъемным механизмом Shanteca | |
| 15 | A***2 | Подъёмный правый ящик инструментов | |
| 16 | A***6 | Подъёмный нижний ящик для спальных принадлежностей | |
| 17 | A***7 | Левая передняя крышка ящика для подъёмных инструментов | |
| 18 | A***8 | Подъёмный ящик инструментов. Правая передняя крышка | |
| 19 | A***9 | Верхняя крышка подъёмного инструментального ящика | |
| 20 | Q***1 | Винт с выпуклой головкой и крестообразным шлицем, Комплект пружинной шайбы и плоской шайбы | |
| 21 | 8***9 | Боковая крышка ящика для инструментов в сборе | |
| 22 | 8***4 | Резиновая концевая крышка | |
| 23 | 8***7 | Уплотнительная лента боковой крышки ящика инструментов | |
| 24 | 8***3 | Газовая пружина в сборе | |
| 25 | Q***6 | Автомобильная винтовая шаровая цапфа | |
| 26 | M***2 | Специальная клепальная гайка | |
| 27 | A***2 | Шаровой шестигранный болт | |
| 28 | Q***1 | Плоская подкладная шайба | |
| 29 | 8***2 | Шарнир | |
| 30 | 8***1 | Ремень тяги | |
| 31 | Q***1 | Винт с выпуклой головкой и крестообразным шлицем и плоская шайба в комплекте | |
| 32 | W***0 | Комплект большой кольцевой шайбы пружинной шайбы винта с выпуклой головкой и крестообразным шлицем | |
| 32 | W***0 | Комплект большой кольцевой шайбы пружинной шайбы винта с выпуклой головкой и крестообразным шлицем | |
| 33 | 8***4 | Клипсы | |
| 34 | 8***8 | Замок в сборе | |
| 35 | 8***3 | Левый фиксирующий штифт в сборе | |
| 36 | 8***2 | Правый фиксирующий штифт в сборе | |
| 37 | Q***1 | Винт с выпуклой головкой и крестообразным шлицем | |
| 38 | 8***1 | Кронштейн | |
| 39 | 8***8 | Ручка открытия в сборе | |
| 40 | Q***1 | Винт с выпуклой головкой и крестообразным шлицем | |
| 41 | 8***8 | Волочение левого ящика для инструментов в сборе | |
| 42 | 8***9 | Волочение правого ящика для инструментов в сборе | |
| 43 | Q***1 | Разъемное стопорное кольцо | |
| 44 | 8***8 | Защитный кожух | |
| 45 | A***1 | Заглушка | |
| 46 | A***4 | Маскировочный войлок инструментов | |
| 47 | Q***1 | Малая подкладная шайба | |
| 48 | Q***1 | Большая подкладная шайба | |
| 49 | Q***1 | Пружинная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
