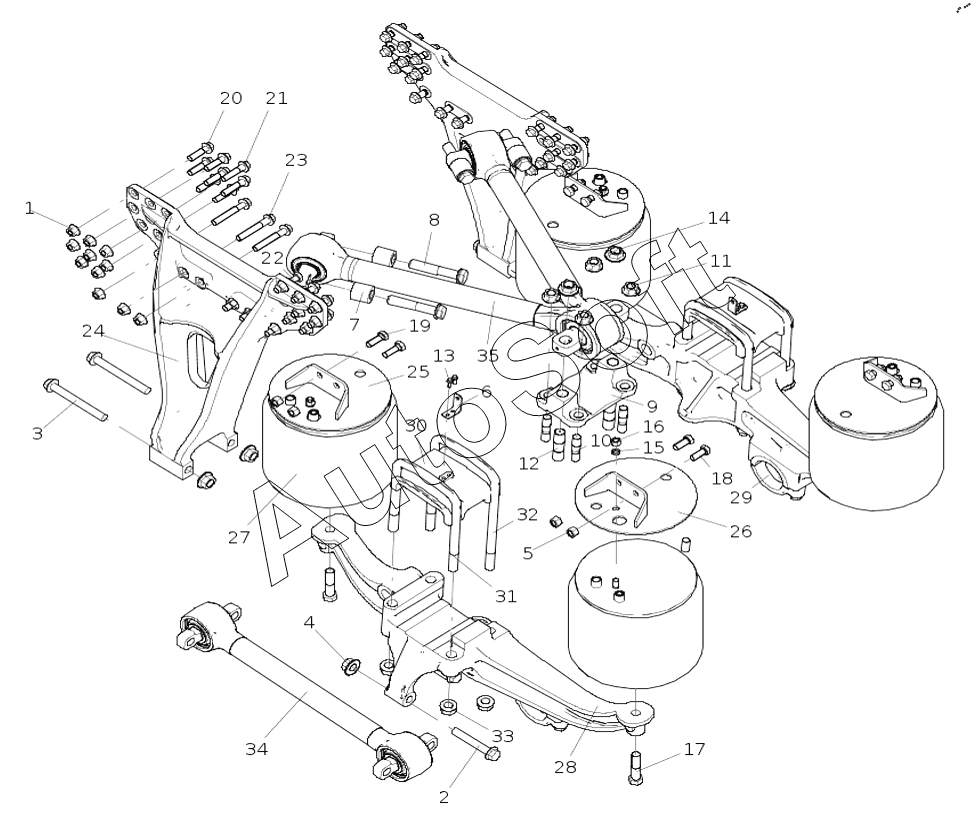

Каталог запасных частей к технике: SITRAK C7H MAX 4X2. AC99185282003 Низкая задняя воздушная подвеска 4х2 (762Рама/Прижимная плита заднего моста новой конструкции)
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***6 | Шестигранная фланцевая зубчатая гайка | |
| 2 | Z***6 | Шестигранный фланцевой болт | |
| 3 | Z***6 | Шестигранный фланцевой болт | |
| 4 | Z***6 | Шестигранная фланцевая гайка | |
| 5 | Z***6 | Шестигранная гайка | |
| 6 | 7***0 | Угловой кронштейн | |
| 7 | W***7 | Чехол фиксатора затяжки | |
| 8 | W***4 | Болт крепления V-образной тяги | |
| 9 | W***4 | Опора V-образного стержня | |
| 10 | W***1 | Двусторонняя шпилька | |
| 11 | W***9 | Шестигранная фланцевая гайка | |
| 12 | W***0 | Болт с двойной резьбой | |
| 13 | Z***0 | Шестигранный фланцевой болт | |
| 14 | Z***3 | Шестигранная фланцевая гайка | |
| 15 | Q***2 | Пружинная шайба | |
| 16 | Q***2 | Шестигранная гайка типа 2-С малым шагом | |
| 17 | Z***0 | Болт с шестигранной головкой | |
| 18 | Z***6 | Болт с шестигранной головкой | |
| 19 | Z***6 | Болт с шестигранной головкой | |
| 20 | Z***6 | Зубчатый болт с шестигранным фланцем | |
| 21 | Z***6 | Зубчатый болт с шестигранным фланцем | |
| 22 | Z***6 | Болт с шестигранной головкой | |
| 23 | Z***6 | Зубчатый болт с шестигранным фланцем | |
| 24 | A***5 | Кронштейн | |
| 25 | W***0 | Кронштейн передней подушки безопасности заднего моста в сборе | |
| 26 | W***0 | Наружная опора подушки безопасности в сборе | |
| 27 | W***0 | Воздушная камера в сборе | |
| 28 | A***0 | Левая балансировочная балка заднего моста в сборе | |
| 29 | A***1 | Правая балансировочная балка заднего моста в сборе | |
| 30 | 7***1 | Нажимная плита заднего моста | |
| 31 | A***0 | U-образный болт | |
| 32 | A***1 | U-образный болт | |
| 33 | Z***3 | Гайка с фланцем | |
| 34 | A***5 | тяга реактивная нижняя | |
| 35 | A***2 | Реактивная тяга типа V в сборе |
