Каталог запасных частей к технике: SITRAK C7H MAX 4X2. AC962258000001 Основное электрооборудование кузова
2
3
4
5
6
7
8
1

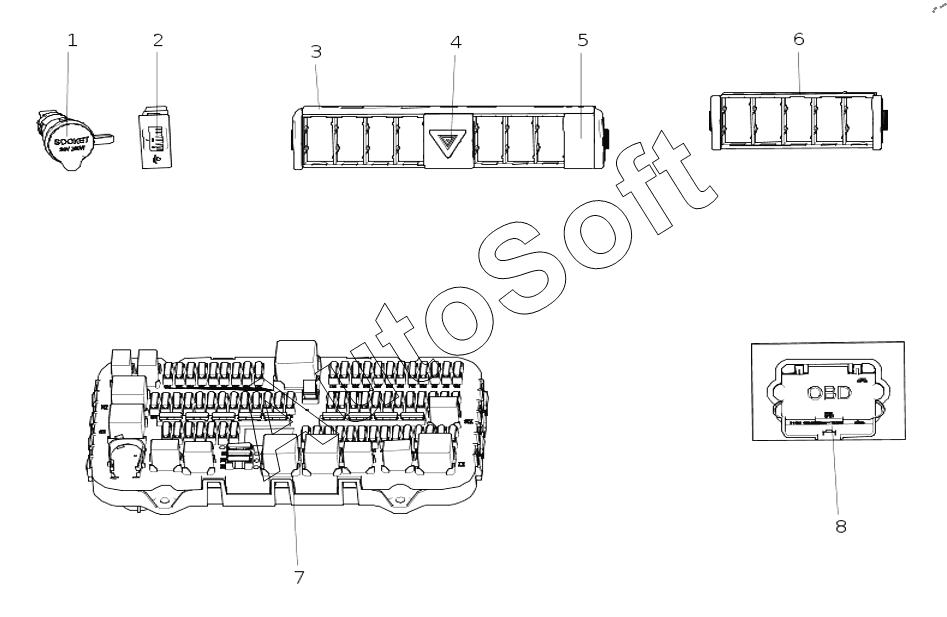

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***5 | Розетка питания | |
| 2 | 8***5 | Регулятор луча фар | |
| 3 | 8***6 | Монтажная рама правого кулисного переключателя приборной панели | |
| 4 | 8***1 | Выключатель аварийной сигнализации | |
| 5 | 8***2 | Переключатель звукового сигнала | |
| 6 | 8***7 | Монтажная рама левого кулисного переключателя приборной панели | |
| 7 | W***1 | Центральный распределительный щит | |
| 8 | A***0 | OBD диагностический интерфейс | |
| 9 | 8***0 | глухая диафрагма | |
| 10 | A***2 | Список варп-переключателей | |
| 11 | Q***1 | Винт с выпуклой головкой и крестообразным шлицем, Комплект пружинной шайбы и плоской шайбы | |
| 12 | 8***0 | Правая рама | |
| 13 | Y***2 | Винт с выпуклой головкой и крестообразным шлицем | |
| 13 | Y***2 | Винт с выпуклой головкой и крестообразным шлицем | |
| 13 | Y***2 | Винт с выпуклой головкой и крестообразным шлицем | |
| 14 | 8***1 | Правая крышка кабельной коробки | |
| 15 | 8***3 | Правая боковая крышка блока ECU | |
| 16 | 8***4 | Правая откидная рама ECU | |
| 17 | 8***8 | Монтажный кронштейн правого разъема | |
| 18 | 8***6 | ECU монтажный кронштейн | |
| 19 | Q***6 | Самонарезающая гайка | |
| 20 | 8***2 | Левая крышка кабельной коробки | |
| 21 | 8***5 | Левая рама | |
| 22 | 8***9 | ECU монтажный ящик | |
| 23 | Q***6 | Саморез с плоскоконической головкой и крестообразным шлицем и большая кольцевая шайба в сборе | |
| 24 | 8***8 | Штепсель | |
| 25 | Y***4 | Дождевая завеса | |
| 26 | M***1 | Клей | |
| 27 | 8***9 | USB-интерфейс и монтажная плата с питанием | |
| 28 | 8***1 | Монтажная рама правого кулисного переключателя приборной панели | |
| 29 | W***1 | Защитный колпачок клеммы | |
| 30 | A***0 | Монтажная рама ECU задней части | |
| 31 | A***9 | Правый боковой нижний кронштейн жгута проводов | |
| 32 | W***8 | Защитная полоса | |
| 33 | A***8 | Правый боковой нижний кронштейн жгута проводов | |
| 34 | A***0 | Кронштейн из листового металла монтажного блока ECU задней панели | |
| 35 | Q***1 | Винт с выпуклой головкой и крестообразным шлицем | |
| 36 | A***9 | Правый передний кронштейн жгута проводов в сборе | |
| 37 | A***2 | Розетка питания | |
| 38 | A***9 | Монтажный кронштейн для левой передней объемной заглушки | |
| 39 | Y***9 | Зажим предохранительной пластины | |
| 40 | A***4 | Дождевая завеса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
