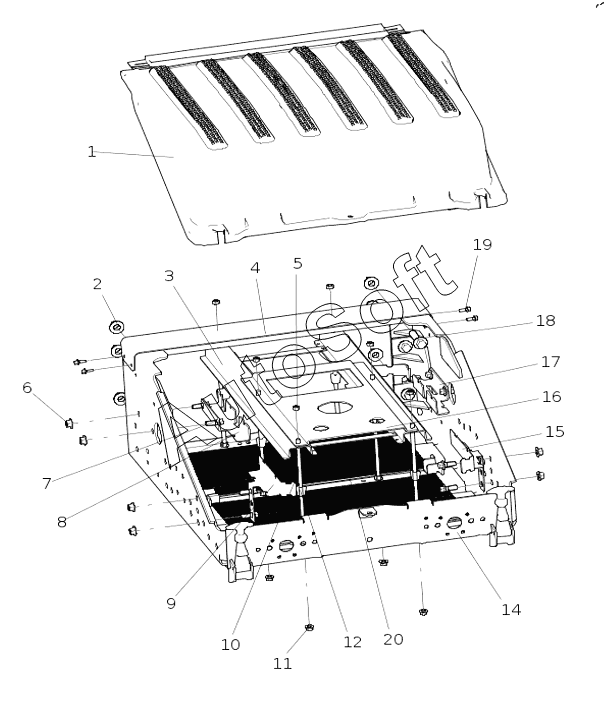

Каталог запасных частей к технике: SITRAK C7H MAX 4X2. AC9625760000003 Батарейный отсек (240а-час/семиступенчатый блок предохранителей/опорная пластина крышки/пылезащитный чехол)
10
20
19
18
17
16
15
14
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***4 | Крышка контейнера батареи | |
| 2 | Z***6 | Шестигранная фланцевая зубчатая гайка | |
| 3 | W***5 | Нажимная пластина батареи | |
| 4 | A***4 | Пылезащитный чехол в задней части батарейного отсека | |
| 5 | Q***8 | Cтопорная гайка | |
| 6 | Q***0 | Шестигранная фланцевая гайка | |
| 7 | Q***5 | Зубчатый болт с шестигранным фланцем | |
| 8 | A***4 | Жгут проводов аккумуляторного отсека левый задний направляющий кронштейн | |
| 9 | A***2 | Жгут проводов аккумуляторного отсека левый передний кронштейн рулевого управления | |
| 10 | W***4 | Натяжной винт | |
| 11 | Z***8 | Шестигранная фланцевая гайка | |
| 12 | W***1 | Резиновый буферный блок | |
| 14 | W***1 | Контейнер батареи в сборе | |
| 15 | A***1 | Жгут проводов аккумуляторного отсека правый передний кронштейн рулевого управления | |
| 16 | A***2 | Опорная пластина крышки батарейного отсека | |
| 17 | A***3 | Жгут проводов батарейного отсека правый задний направляющий кронштейн | |
| 18 | Z***6 | Зубчатый болт с шестигранным фланцем | |
| 19 | Q***6 | Шестигранный фланцевой болт | |
| 20 | W***1 | Резиновая прокладка |
