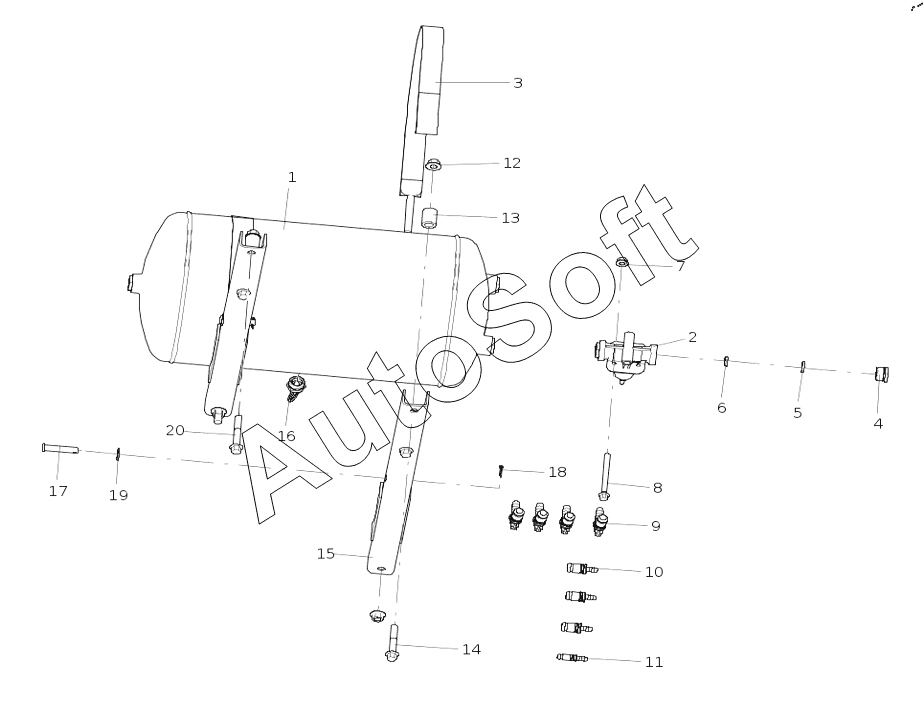

Каталог запасных частей к технике: SITRAK C7H MAX 4X2. 712-2830-3004 Вспомогательный воздушный резервуар из алюминия 20 Л (799 подвесная продольная балка)
12
20
19
19
18
17
16
15
14
13
1
11
10
9
8
7
6
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***9 | Воздушный резервуар алюминиевого сплава в сборе | |
| 2 | W***9 | Переливной клапан | |
| 3 | W***1 | Крепежный ремень воздушного резервуара в сборе | |
| 4 | W***9 | Гнездо гайки | |
| 4 | W***9 | Гнездо гайки | |
| 5 | W***8 | Зажимная пружина | |
| 5 | W***8 | Зажимная пружина | |
| 6 | W***7 | Упругий элемент | |
| 6 | W***7 | Упругий элемент | |
| 7 | Z***6 | Шестигранная фланцевая гайка | |
| 8 | Z***6 | Шестигранный фланцевой болт | |
| 9 | W***4 | Прямая переходная деталь | |
| 10 | W***4 | Переходная деталь цилиндрического соединителя | |
| 11 | W***6 | Переходная деталь цилиндрического соединителя | |
| 12 | Z***6 | Шестигранная фланцевая гайка | |
| 13 | W***4 | Прокладочное кольцо | |
| 14 | Z***6 | Шестигранный фланцевой болт | |
| 15 | W***2 | Агрегатопорнойстойкивоздушногорезервуара | |
| 16 | W***2 | Водоотливной клапан | |
| 17 | Q***8 | Штифт | |
| 18 | Q***4 | Разводной шплинт | |
| 19 | Q***0 | Плоская подкладная шайба | |
| 19 | Q***0 | Плоская подкладная шайба | |
| 20 | Z***6 | Шестигранный фланцевой болт | |
| 21 | Z***0 | Шестигранная гайка | |
| 22 | Q***0 | Пружинная шайба | |
| 23 | 1***1 | Полиамидная трубка | |
| 24 | 1***5 | Полиамидная трубка |
