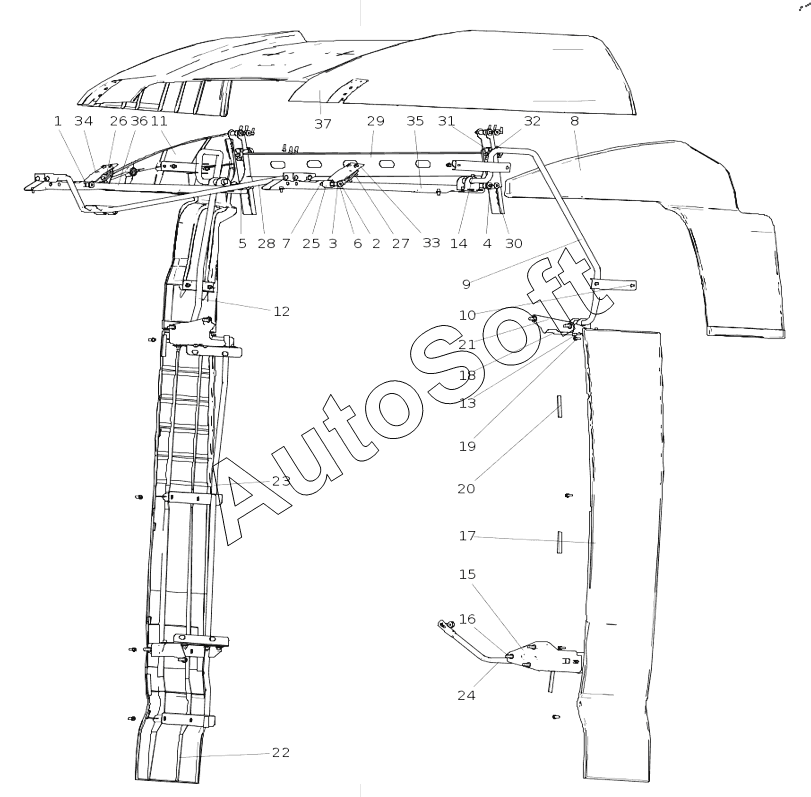

Каталог запасных частей к технике: SITRAK C7H MAX 4X2. AC16D87-000002 Широкофюзеляжный дефлектор кабины с полувысокой крышей (с вырезом)
26
15
16
16
16
16
17
18
19
19
20
20
21
22
23
24
25
14
27
28
29
30
31
32
33
34
35
36
37
7
2
3
4
4
5
5
6
6
6
6
7
7
7
1
8
9
10
10
10
11
12
13
13
13
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Болт с цилиндрической головкой и внутренним шестигранником | |
| 2 | 8***4 | Муфта | |
| 3 | 8***2 | Втулка | |
| 4 | Q***1 | Болт с цилиндрической головкой и внутренним шестигранником | |
| 4 | Q***1 | Болт с цилиндрической головкой и внутренним шестигранником | |
| 5 | 8***8 | Втулка | |
| 5 | 8***8 | Втулка | |
| 6 | Q***1 | Большая подкладная шайба | |
| 6 | Q***1 | Большая подкладная шайба | |
| 6 | Q***1 | Большая подкладная шайба | |
| 6 | Q***1 | Большая подкладная шайба | |
| 7 | Q***1 | Цельнометаллическая шестиугольная контргайка типа 2 | |
| 7 | Q***1 | Цельнометаллическая шестиугольная контргайка типа 2 | |
| 7 | Q***1 | Цельнометаллическая шестиугольная контргайка типа 2 | |
| 7 | Q***1 | Цельнометаллическая шестиугольная контргайка типа 2 | |
| 8 | 7***5 | Левый дефлектор | |
| 9 | A***5 | Левый кронштейн в сборе | |
| 10 | A***6 | Болт с цилиндрической головкой и внутренним шестигранником, Пружинная шайба, Комплект плоская шайбы | |
| 10 | A***6 | Болт с цилиндрической головкой и внутренним шестигранником, Пружинная шайба, Комплект плоская шайбы | |
| 10 | A***6 | Болт с цилиндрической головкой и внутренним шестигранником, Пружинная шайба, Комплект плоская шайбы | |
| 11 | 7***6 | Правый дефлектор | |
| 12 | A***6 | Правый кронштейн в сборе | |
| 13 | Q***1 | Винт с шестигранной торцевой головкой ГОСТ-6 | |
| 13 | Q***1 | Винт с шестигранной торцевой головкой ГОСТ-6 | |
| 13 | Q***1 | Винт с шестигранной торцевой головкой ГОСТ-6 | |
| 13 | Q***1 | Винт с шестигранной торцевой головкой ГОСТ-6 | |
| 13 | Q***1 | Винт с шестигранной торцевой головкой ГОСТ-6 | |
| 14 | Q***1 | Неметаллическая вставная шестигранная стопорная гайка типа 2 | |
| 14 | Q***1 | Неметаллическая вставная шестигранная стопорная гайка типа 2 | |
| 15 | 8***4 | Крепёжный кронштейн | |
| 16 | M***2 | Специальная клепальная гайка | |
| 16 | M***2 | Специальная клепальная гайка | |
| 17 | 8***5 | Левый дефлектор | |
| 18 | 8***9 | Левая опорная рама в сборе | |
| 19 | A***4 | Винты с цилиндрической головкой и внутренним шестигранником, Пружинная шайба, Большая шайба в сборе | |
| 19 | A***4 | Винты с цилиндрической головкой и внутренним шестигранником, Пружинная шайба, Большая шайба в сборе | |
| 20 | 7***2 | Резиновый валик с клеем | |
| 20 | 7***2 | Резиновый валик с клеем | |
| 21 | 7***1 | Резиновая прокладка | |
| 22 | 8***4 | Правый дефлектор | |
| 23 | 8***4 | Опорная рама правая в сборе | |
| 24 | 7***8 | Левый нижний опорный стержень | |
| 25 | A***3 | Соединительная пластина левого шарнира в сборе | |
| 26 | A***4 | Правый поворотный шарнир в сборе | |
| 27 | A***5 | Шарнирная зажимная планка | |
| 28 | A***1 | Кронштейн в сборе | |
| 29 | 8***6 | Кронштейн в сборе | |
| 30 | 8***9 | Регулирующий рычаг | |
| 31 | 8***6 | Зажимной ползунок | |
| 32 | 8***5 | Звездообразная рукоятка | |
| 33 | A***9 | Левая отделочная плита | |
| 34 | A***0 | Правая панель обшивки | |
| 35 | A***1 | Левая постоянная орбита в сборе | |
| 36 | A***2 | Правая постоянная орбита в сборе | |
| 37 | 7***3 | Верхний направляющий кожух | |
| 38 | Q***1 | Саморезы с крестообразным углублением | |
| 39 | Q***1 | Пружинная гайка |
