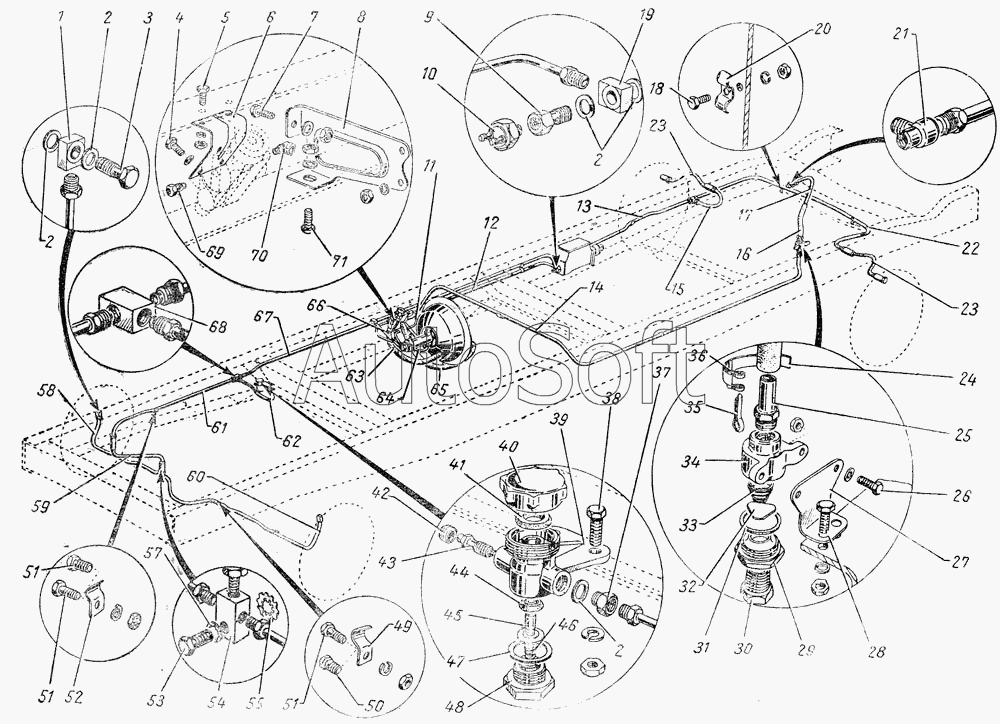

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (1960). Трубопроводы гидротормозов для ГАЗ-51П
19
9
2
2
13
52
51
51
63
15
22
20
18
23
23
12
20
18
33
64
69
70
11
66
68
67
52
68
62
37
2
61
58
54
53
57
55
59
60
49
50
1
3
2
39
45
41
44
48
46
47
43
42
38
40
8
7
71
21
17
34
32
33
29
31
27
26
28
25
30
14
49
51
16
63
65
24
36
35
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201457-П8 | 2***8 | Болт М8-6gх22 | |
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 250636-П8 | 2***8 | Гайка М16х1,5 | |
| 250636-П8 | 2***8 | Гайка М16х1,5 | |
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 250765-П8 | 2***8 | Гайка М8х1,25х32 | |
| 250765-П8 | 2***8 | Гайка М8х1,25х32 | |
| 250765-П8 | 2***8 | Гайка М8х1,25х32 | |
| 250765-П8 | 2***8 | Гайка М8х1,25х32 | |
| 250765-П8 | 2***8 | Гайка М8х1,25х32 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252239-П | 2***П | Шайба 16 пружинная | |
| 252239-П | 2***П | Шайба 16 пружинная | |
| 297582-П8 | 2***8 | Лента 10х180 | |
| 51-3505013 | 5***3 | Прокладка гибкого шланга передних тормозов | |
| 51П-3528010 | 5***0 | Соединительная головка гидротормозов в сборе | |
| 51П-3552010 | 5***0 | Клапан запорный в сборе | |
| 63Д-3552036 | 6***6 | Трубка от запорного клапана к клапану управления в сборе | |
| 63Д-3552052 | 6***2 | Шланг соединительный от гидровакуумного усилителя к штуцеру клапана управления | |
| 63Д-3552054 | 6***4 | Шланг соединительный от гидровакуумного усилителя к крышке клапана управления | |
| 1 | 5***5 | Муфта соединительная | |
| 2 | 5***3 | Прокладка | |
| 2 | 5***3 | Прокладка | |
| 2 | 5***3 | Прокладка | |
| 3 | 5***2 | Болт М12х1,25х28 | |
| 7 | 2***8 | Болт М10-6gх30 | |
| 8 | 5***2 | Кронштейн крепления гидровакуумного усилителя тормозов | |
| 9 | 5***4 | Болт | |
| 10 | 2***0 | Включатель света сигнала «Стоп» в сборе | |
| 11 | 5***Б | Трубка от цилиндра гидровакуумного усилителя к клапану управления задняя в сборе | |
| 12 | 5***5 | Трубка от главного цилиндра к гидровакуумному усилителю в сборе | |
| 13 | 5***5 | Трубка от центрального тройника к передним тормозам в сборе | |
| 14 | 5***6 | Трубка от запорного клапана к клапану управления в сборе | |
| 15 | 5***0 | Клапан главного цилиндра тормоза в сборе | |
| 16 | 5***0 | Шланг соединительный трубки от двигателя к запорному клапану | |
| 17 | 5***6 | Трубка от тройника к запорному клапану в сборе | |
| 18 | 2***8 | Болт М6-6gх16 | |
| 18 | 2***8 | Болт М6-6gх16 | |
| 19 | 5***5 | Муфта соединительная | |
| 20 | 5***0 | Скоба крепления трубки от тройника к правому переднему тормозу | |
| 20 | 5***0 | Скоба | |
| 21 | 5***0 | Тройник впускной трубы двигателя | |
| 22 | 5***Б | Трубка от тройника к правому переднему тормозу в сборе | |
| 23 | 5***5 | Шланг гибкий | |
| 24 | 2***8 | Лента 10х160 | |
| 25 | 5***5 | Штуцер | |
| 26 | 2***8 | Болт М6-6gх20 | |
| 27 | 5***2 | Кронштейн крепления запорного клапана | |
| 28 | 2***8 | Болт М8х1,25х20 | |
| 29 | 5***8 | Крышка корпуса запорного клапана | |
| 30 | 2***8 | Штуцер К 3/8 трубки | |
| 31 | 5***0 | Прокладка крышки запорного клапана | |
| 32 | 5***4 | Клапан в сборе | |
| 33 | 5***3 | Прокладка | |
| 33 | 5***6 | Пружина запорного клапана | |
| 34 | 5***2 | Корпус запорного клапана | |
| 35 | 2***8 | Шплинт хомутика | |
| 36 | 2***8 | Пряжка хомута | |
| 37 | 2***5 | Штуцер | |
| 38 | 2***8 | Болт М8-6gх30 | |
| 39 | 5***2 | Корпус соединительной головки гидротормозов | |
| 40 | 5***2 | Гайка накидная корпуса соединительной головки гидротормозов | |
| 41 | 5***6 | Шайба уплотнительная корпуса соединительной головки гидротормозов | |
| 42 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 43 | 1***8 | Клапан | |
| 44 | 5***8 | Шайба уплотнительная клапана соединительной головки гидротормозов | |
| 45 | 5***4 | Клапан соединительной головки гидротормозов | |
| 46 | 2***1 | Пружина клапана соединительной головки гидротормозов | |
| 47 | 5***8 | Прокладка заглушки муфты соединительной головки гидротормозов | |
| 48 | 5***4 | Заглушка корпуса соединительной головки гидротормозов | |
| 49 | 2***8 | Скоба крепления трубопровода к задним тормозам | |
| 49 | 2***8 | Скоба крепления трубопровода к задним тормозам | |
| 50 | 2***8 | Болт М8х1,25х12 | |
| 51 | 2***8 | Болт М8-6gх18 | |
| 51 | 2***8 | Болт М8-6gх18 | |
| 52 | 5***4 | Скоба крепления трубки от центрального тройника к передним тормозам | |
| 52 | 5***4 | Скоба | |
| 53 | 2***8 | Болт М10х25 | |
| 54 | 5***А | Тройник трубопровода к задним тормозам | |
| 55 | 2***- | Шайба диаметром 10 зубчатая специальная тройника трубопровода к задним тормозам | |
| 57 | 2***8 | Шайба 10 пружинная | |
| 58 | 5***5 | Шланг гибкий | |
| 59 | 5***1 | Трубка от тройника к левому заднему тормозу в сборе | |
| 60 | 5***1 | Трубка от тройника к правому заднему тормозу в сборе | |
| 61 | 5***0 | Трубка от тройника к задним тормозам в сборе | |
| 62 | 5***0 | Трубка от тройника к соединительной головке в сборе | |
| 63 | 5***8 | Тройник трубопровода к передним тормозам | |
| 63 | 5***2 | Шланг | |
| 64 | 5***0 | Трубка от цилиндра гидровакуумного усилителя к клапану управления передняя в сборе | |
| 65 | 5***4 | Шланг соединительный от гидровакуумного усилителя к крышке клапана управления | |
| 66 | 5***8 | Трубка от цилиндра гидровакуумного усилителя к центральному тройнику в сборе | |
| 67 | 5***5 | Трубка от центрального тройника к задним тормозам передняя в сборе | |
| 68 | 5***8 | Тройник | |
| 68 | 5***8 | Тройник | |
| 69 | 2***8 | Штуцер пробки клапана управления | |
| 70 | 2***П | Штуцер пробки клапана управления | |
| 71 | 2***8 | Болт М10-6gх22 |
