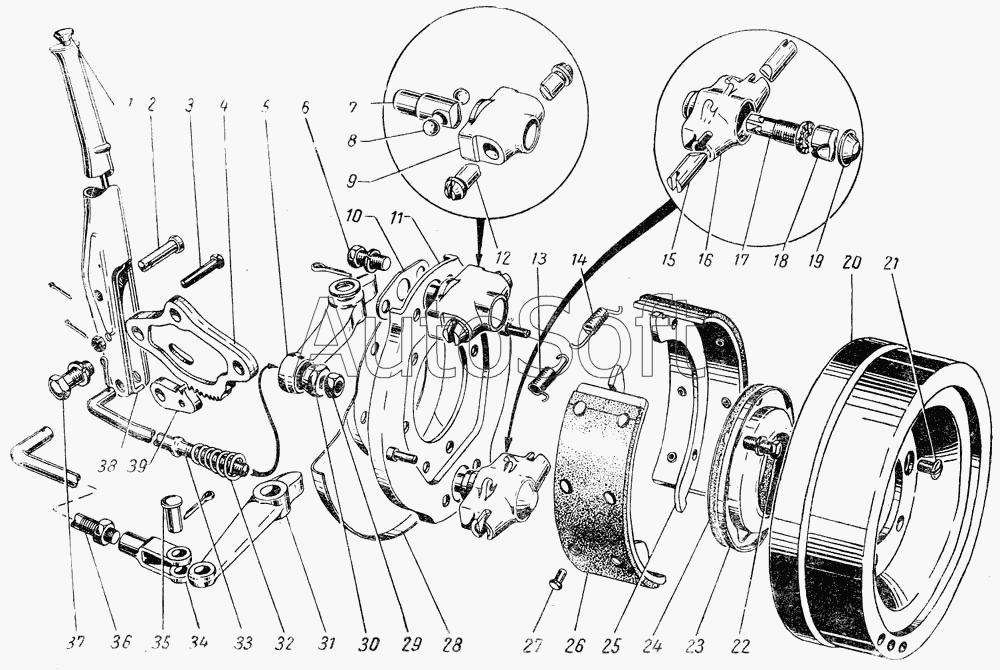

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (1960). Ручной тормоз и управление им
11
9
10
6
7
8
12
16
18
17
15
19
25
26
27
13
14
28
23
24
22
20
21
38
39
1
3
4
2
37
36
32
34
5
30
35
29
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201496-П8 | 2***8 | Болт М10-6gх22 | |
| 250867-П8 | 2***8 | Гайка М8х1 | |
| 252016-П2 | 2***2 | Шайба 14,5 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252137-П8 | 2***8 | Шайба 12 пружинная | |
| 252156-112 | 2***2 | Шайба диаметром 10 пружинная | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 258025-П | 2***П | Шплинт 2,5х20 | |
| 258025-П | 2***П | Шплинт 2,5х20 | |
| 258025-П | 2***П | Шплинт 2,5х20 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 258053-П | 2***П | Шплинт 4х25 | |
| 260309-П | 2***П | Заглушка отверстий штоков переключения раздаточной коробки | |
| 51-3507010-В | 5***В | Тормоз центральный в сборе | |
| 51-3507018-Б | 5***Б | Колодка центрального тормоза в сборе | |
| 51-3508015 | 5***5 | Рычаг центрального тормоза в сборе | |
| 51-3508043-Б | 5***Б | Тяга привода стояночного тормоза | |
| А-23637 | А***7 | Штифт головки тяги собачки рычага центрального тормоза | |
| А-2793-А | А***А | Пружина тяги собачки рычага центрального тормоза | |
| А-2793-В | А***В | Пружина тяги собачки рычага центрального тормоза | |
| ВК-51-3507005 | В***5 | Комплект деталей для запасных частей к автомобилям старого выпуска | |
| ВК-63-3507005 | В***5 | Комплект деталей для запасных частей к автомобилям старого выпуска | |
| 1 | А***С | Головка тяги собачки рычага центрального тормоза | |
| 2 | 2***8 | Палец 10х35 крепления рычага центрального тормоза к сектору | |
| 3 | 2***8 | Болт М8х1х35 | |
| 4 | 5***8 | Сектор рычага центрального тормоза | |
| 5 | 5***0 | Рычаг привода | |
| 6 | 2***8 | Болт М10-6gх22 | |
| 7 | 5***2 | Корпус шариков разжимного механизма центрального тормоза | |
| 8 | 3***5 | Шарик ГОСТ 3722-81 Б11,906-60 | |
| 9 | 5***0 | Корпус разжимного механизма | |
| 10 | 5***3 | Ограничитель хода корпуса шариков разжимного механизма центрального тормоза | |
| 11 | 5***1 | Щит стояночного тормоза в сборе | |
| 12 | 5***4 | Толкатель разжимного механизма центрального тормоза | |
| 13 | 5***Б | Пружина первичной колодки центрального тормоза стяжная | |
| 14 | 5***9 | Пружина стяжная вторичной колодки | |
| 15 | 5***3 | Опора колодок центрального тормоза | |
| 16 | 5***0 | Корпус регулировочного механизма центрального тормоза | |
| 17 | 1***8 | Винт регулировочный в сборе | |
| 18 | 1***1 | Сухарь разжимной колодок центрального тормоза | |
| 19 | А***В | Колпак корпуса регулировочного механизма центрального тормоза | |
| 20 | 5***Г | Барабан центрального тормоза | |
| 21 | 2***8 | Винт М8-6gх16 | |
| 22 | 2***8 | Болт М10х25 | |
| 23 | 5***2 | Маслоотражатель стояночного тормоза | |
| 24 | 5***3 | Прокладка маслоотражателя центрального тормоза | |
| 25 | 5***4 | Колодка стояночного тормоза с фрикционной накладной в сборе | |
| 26 | 5***Б | Накладка центрального тормоза фрикционная | |
| 27 | 2***П | Заклепка 5х10 | |
| 28 | 5***5 | Отражатель щита стояночного тормоза | |
| 29 | 2***8 | Гайка М10 | |
| 30 | 2***8 | Гайка сферическая тяги привода | |
| 31 | 6***0 | Рычаг привода центрального тормоза | |
| 32 | 5***8 | Пружина распорная масляного фильтра тонкой очистки | |
| 34 | 0***2 | Вилка привода ручного тормоза регулировочная | |
| 35 | 2***8 | Палец 10х28 | |
| 36 | 6***1 | Тяга привода центрального тормоза в сборе | |
| 37 | 2***8 | Болт М12х1,75х30 | |
| 38 | 5***8 | Тяга собачки рычага центрального тормоза | |
| 39 | 5***0 | Собачка рычага центрального тормоза |
