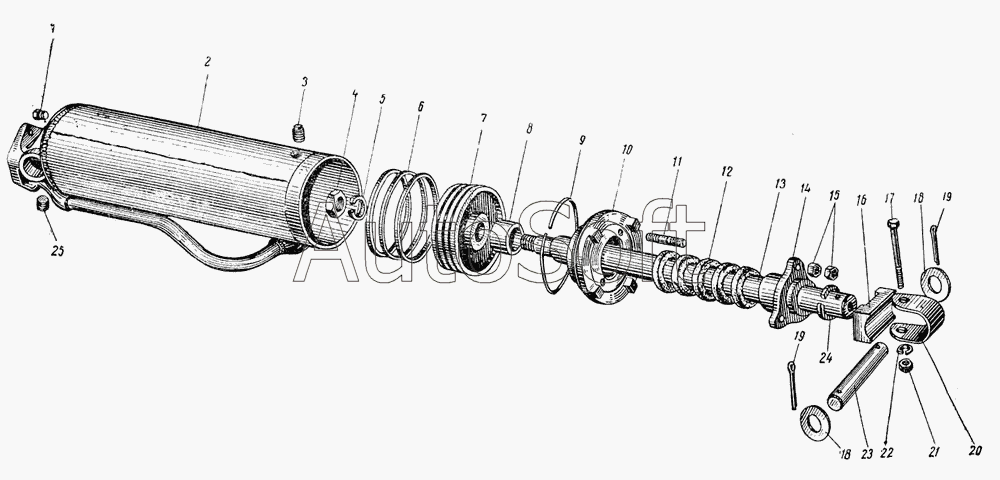

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (1960). Цилиндр опрокидывающего механизма для ГАЗ-93, 93А
1
9
10
16
20
13
6
5
4
3
14
7
2
93-8603010-Г
19
19
18
18
23
21
22
17
15
11
24
12
20
13
6
7
8
1
16
2
12
25
3
15
11
24
14
9
10
5
4
22
21
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 258025-П | 2***П | Шплинт 2,5х20 | |
| 327928-П | 3***П | Палец оси цилиндра | |
| 93-8602010-А1 | 9***1 | Рычажный опрокидывающий механизм в сборе | |
| 93-8603010-Г | 9***Г | Цилиндр опрокидывающего механизма в сборе | |
| 93-8603028-Д | 9***Д | Трубка перепускная цилиндра опрокидывающего механизма | |
| 93-8603074-А | 9***А | Втулка распорная оси цилиндра | |
| 93-8604140-А | 9***А | Шайба | |
| 93-8604140-А | 9***А | Шайба | |
| 93А-8602030-Б | 9***Б | Ось опрокидывающего механизма в сборе | |
| 93А-8602042-В | 9***В | Ось плеча опрокидывающего механизма в сборе | |
| 93А-8603032-Г | 9***Г | Головка перепускной трубки | |
| 93А-8605012-Б1 | 9***1 | Рукав резиновый в сборе | |
| 93А-8605012-Б2 | 9***2 | Рукав резиновый в сборе | |
| 93А-8605015 | 9***5 | Корпус наконечника | |
| 93А-8605015-А | 9***А | Трубка обжимная | |
| 93А-8605019-Г | 9***Г | Ниппель шаровой | |
| 93А-8605019-Д | 9***Д | Вкладыш | |
| 93А-8605023-В | 9***В | Гайка накидная | |
| 93А-8605030-Б | 9***Б | Рукав резиновый | |
| 93А-8605030-В | 9***В | Рукав резиновый | |
| 93Б-8602036 | 9***6 | Плечо опрокидывающего механизма со втулками в сборе | |
| 93Д-8603010 | 9***0 | Цилиндр опрокидывающего механизма в сборе | |
| 93Д-8603018 | 9***8 | Цилиндр опрокидывающего механизма с головкой перепускной трубки в сборе | |
| 93Д-8603020 | 9***0 | Цилиндр опрокидывающего механизма | |
| 93Д-8603024 | 9***4 | Головка цилиндра опрокидывающего механизма | |
| 93Д-8603072 | 9***2 | Ось цилиндра опрокидывающего механизма | |
| 93Д-8603075 | 9***5 | Втулка распорная оси цилиндра | |
| СК-93-8600005-А | С***А | Установка рычажного опрокидывающего механизма | |
| СК-93Д-8600015 | С***5 | Цилиндр опрокидывающего механизма в сборе | |
| 1 | 8***П | Пробка к картеру коробки отбора мощности | |
| 1 | 8***П | Пробка к картеру коробки отбора мощности | |
| 2 | 9***Г | Цилиндр с головкой и перепускной трубкой в сборе | |
| 2 | 9***5 | Цилиндр с головкой и перепускной трубкой в сборе | |
| 3 | 2***П | Пробка КГ 3/4" | |
| 3 | 2***П | Пробка КГ 3/4" | |
| 4 | 2***П | Гайка М24 штока цилиндра | |
| 4 | 2***П | Гайка М24 штока цилиндра | |
| 5 | 2***П | Шайба диаметром 24 пружинная | |
| 5 | 2***2 | Шайба 25 пружинная | |
| 6 | 9***А | Кольцо поршневое цилиндра опрокидывающего механизма | |
| 6 | 9***А | Кольцо поршневое цилиндра опрокидывающего механизма | |
| 7 | 9***0 | Поршень цилиндра опрокидывающего механизма | |
| 7 | 9***2 | Поршень цилиндра | |
| 8 | 9***В | Втулка ограничителя | |
| 9 | 9***А | Набивка уплотнительная крышки цилиндра | |
| 9 | 9***А | Набивка уплотнительная крышки цилиндра | |
| 10 | 9***Д | Крышка цилиндра опрокидывающего механизма | |
| 10 | 9***Д | Крышка цилиндра опрокидывающего механизма | |
| 11 | 3***0 | Шпилька М10х1 крышки цилиндра и корпуса сальника | |
| 11 | 3***П | Шпилька 1М10х52 | |
| 12 | 9***Б | Кольцо уплотнительное сальника крышки цилиндра | |
| 12 | 9***Б | Кольцо уплотнительное сальника крышки цилиндра | |
| 13 | 9***1 | Шток поршня цилиндра опрокидывающего механизма | |
| 13 | 9***1 | Шток поршня цилиндра опрокидывающего механизма | |
| 14 | 9***В | Корпус сальника | |
| 14 | 9***В | Корпус сальника | |
| 15 | 2***П | Гайка 1М10Х1 | |
| 15 | 2***П | Гайка 1М10Х1 | |
| 16 | 9***А | Упор штока поршня цилиндра | |
| 16 | 9***А | Упор штока поршня цилиндра | |
| 17 | 2***П | Болт М12х75 штока цилиндра | |
| 17 | 2***П | Болт М12х75 штока цилиндра | |
| 18 | 9***7 | Шайба пальца штока цилиндра | |
| 19 | 2***П | Шплинт 5х45 | |
| 20 | 9***Б | Ушко штока поршня цилиндра | |
| 20 | 9***Б | Ушко штока поршня цилиндра | |
| 21 | 2***П | Гайка М12х1,75 | |
| 21 | 2***П | Гайка М12х1,75 | |
| 22 | 2***П | Шайба диаметром 12 пружинная | |
| 22 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 23 | 9***6 | Палец штока поршня цилиндра | |
| 24 | 9***А | Кольцо сальника | |
| 24 | 9***А | Кольцо сальника | |
| 25 | 2***П | Пробка коническая масляных каналов |
