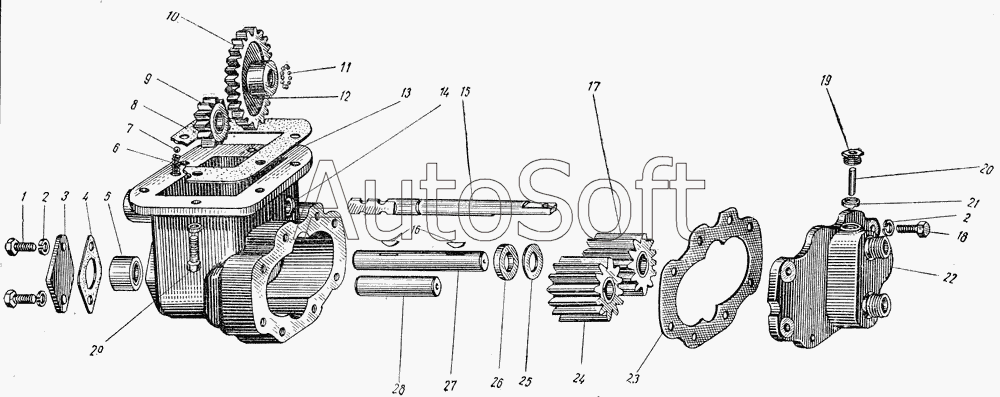

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (1960). Насос и коробка отбора мощности для ГАЗ-93А
93А-4202010-Д
13
29
10
12
11
15
9
27
5
1
2
26
8
14
6
7
18
2
2
22
23
3
4
24
17
25
28
20
21
19
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1400-П | 1***П | Болт М10х35 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 258052-П | 2***П | Шплинт 3,6х20 | |
| 260057-П8 | 2***8 | Палец 10х28 | |
| 260309-П | 2***П | Заглушка отверстий штоков переключения раздаточной коробки | |
| 263025-П | 2***П | Шарик диаметром 15 двухплечего рычага | |
| 700-П | 7***П | Болт втулки вала отбора мощности | |
| 93-8606020 | 9***0 | Рукоятка рычага переключения передач коробки отбора мощности | |
| 93А-4202010-Д | 9***Д | Насос и коробка отбора мощности в сборе | |
| 93А-4202015-Г | 9***Г | Корпус насоса и коробки отбора мощности | |
| 93А-4202020-В | 9***В | Шестерня ведущая | |
| 93А-4202022-Г | 9***Г | Втулка ведущей шестерни | |
| 93А-4202037 | 9***7 | Шайба вала отбора мощности | |
| 93А-4202080 | 9***0 | Втулка вала отбора мощности | |
| 93А-4202116-Б | 9***Б | Набивка сальника оси ведущей шестерни | |
| 93А-8604009 | 9***9 | Втулка крышки насоса низкого давления | |
| 93А-8604025-Г2 | 9***2 | Крышка корпуса насоса | |
| 93А-8604053 | 9***3 | Шестерня ведомая насоса | |
| 93А-8604056-Б | 9***Б | Фиксатор крышки насоса | |
| 93А-8604075 | 9***5 | Втулка валика насоса | |
| 93А-8604076-П | 9***П | Втулка валика насоса | |
| 93А-8604090 | 9***0 | Втулка упорная обратного клапана | |
| 93А-8604092-Г1 | 9***1 | Втулка обратного клапана насоса | |
| 93А-8604094-Б | 9***Б | Пружина обратного клапана насоса | |
| 93А-8604095 | 9***5 | Пружина перепускного клапана насоса | |
| 93А-8604096 | 9***6 | Кольцо стопорное обратного клапана | |
| 93А-8604140-А | 9***А | Шайба к пальцу | |
| 93А-8606035-Д | 9***Д | Кронштейн оси рычага переключения в сборе | |
| 93А-8606045 | 9***5 | Шайба оси рычага | |
| 93А-8606062 | 9***2 | Рычаг переключения | |
| СК-93А-8600006-Б | С***Б | Управление насосом и коробкой отбора мощности | |
| 1 | 2***8 | Болт М10-6gх20 | |
| 2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 3 | 9***6 | Заглушка корпуса насоса опрокидывающего механизма | |
| 4 | 9***7 | Прокладка заглушки корпуса насоса | |
| 5 | 9***9 | Втулка вала отбора мощности в сборе | |
| 6 | 9***0 | Пружина стопорного шарика оси ведущей шестерни | |
| 7 | 2***П | Шарик Б9.525-100+/-25 (покупное изделие) | |
| 8 | 9***А | Прокладка крышки коробки отбора мощности | |
| 9 | 9***Б | Шестерня ведомая | |
| 10 | 9***8 | Шестерня ведущая в сборе | |
| 11 | 2***П | Шарик диаметром 6 клапана насоса централизованной смазки | |
| 12 | 2***П | Винт ведущей шестерни | |
| 13 | 9***Г | Корпус насоса и коробки отбора мощности с втулкой в сборе | |
| 14 | 9***Б | Обойма сальника оси ведущих шестерен | |
| 15 | 9***Б | Ось ведущей шестерни | |
| 16 | 9***Б | Шпонка вала отбора мощности | |
| 17 | 9***Б | Шестерня ведущая насоса | |
| 18 | 2***П | Болт М10х0 1,5x28 | |
| 19 | 9***Б | Гайка сальника толкателя | |
| 20 | 9***0 | Толкатель перепускного клапана | |
| 21 | 9***3 | Набивка сальника толкателя | |
| 22 | 9***Г | Крышка в сборе | |
| 23 | 9***Б | Прокладка крышки насоса | |
| 24 | 9***1 | Шестерня ведомая насоса в сборе | |
| 25 | 9***0 | Шайба шестерни насоса | |
| 26 | 9***В | Сальник вала отбора мощности | |
| 27 | 9***Д | Вал отбора мощности | |
| 28 | 9***1 | Ось ведомой шестерни насоса | |
| 29 | 2***П | Болт М10х25 крышки заднего подшипника промежуточного вала коробки передач |
