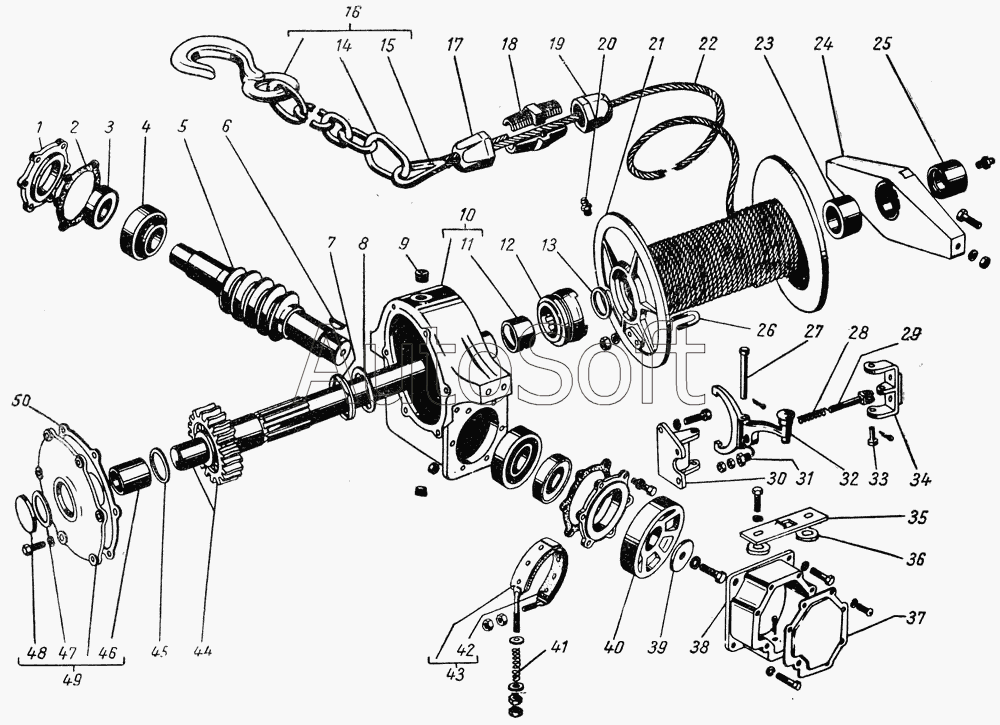

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (1960). Лебедка
10
11
44
8
7
45
49
46
47
48
50
1
5
2
6
40
39
38
43
41
37
42
9
13
20
23
24
25
3
4
21
12
32
31
29
28
30
34
33
27
35
36
16
15
14
22
18
17
19
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-2201043-Б | 1***Б | Кольцо стопорное | |
| 201285-П8 | 2***8 | Болт М10-4hх32 | |
| 201457-П8 | 2***8 | Болт М8-6gх22 | |
| 201458-П8 | 2***8 | Болт М8х1,25х25 | |
| 201458-П8 | 2***8 | Болт М8х1,25х25 | |
| 201460-П8 | 2***8 | Болт М8-6gх30 | |
| 201497-П8 | 2***8 | Болт М10х25 | |
| 201499-П8 | 2***8 | Болт М10-6gх30 | |
| 201519-П8 | 2***8 | Болт 1М10х1х28 | |
| 201544-П8 | 2***8 | Болт М12х40 | |
| 201544-П8 | 2***8 | Болт М12х40 | |
| 201544-П8 | 2***8 | Болт М12х40 | |
| 201614-П8 | 2***8 | Болт М14х1,5х40 крепления угольника задней подвески к траверсе | |
| 201614-П8 | 2***8 | Болт М14х1,5х40 крепления угольника задней подвески к траверсе | |
| 201614-П8 | 2***8 | Болт М14х1,5х40 крепления угольника задней подвески к траверсе | |
| 201614-П8 | 2***8 | Болт М14х1,5х40 крепления угольника задней подвески к траверсе | |
| 220103-П8 | 2***8 | Винт М6х1х12 | |
| 250507-П8 | 2***8 | Гайка М12х1,25 | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 250514-П8 | 2***8 | Гайка М12-6Н | |
| 250514-П8 | 2***8 | Гайка М12-6Н | |
| 250559-П8 | 2***8 | Гайка М14х1,5 | |
| 250559-П8 | 2***8 | Гайка М14х1,5 | |
| 250589-П8 | 2***8 | Гайка М30х3,5 оси блока лебедки | |
| 250611-П8 | 2***8 | Гайка М18х1 | |
| 252038-П8 | 2***8 | Шайба 8 плоская | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252138-П2 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 252138-П2 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 252138-П2 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 252138-П2 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 257829-П | 2***П | Проволока диаметром 0,8 мм шплинтовая стопорного винта | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П8 | 2***8 | Шплинт 2,7х15 | |
| 258039-П8 | 2***8 | Шплинт 3,2х20 | |
| 258052-П8 | 2***8 | Шплинт 4Х20 | |
| 264020-П8 | 2***8 | Пресс-масленка К 1/8" | |
| 264020-П8 | 2***8 | Пресс-масленка К 1/8" | |
| 264072-П8 | 2***8 | Пресс-масленка М6х1 коническая | |
| 293280-П | 2***П | Шайба диаметром 9 мм пружины тормоза барабана опорная | |
| 293368-П | 2***П | Шайба диаметром 13,5 мм передних болтов крепления лебедки к раме | |
| 295802-П8 | 2***8 | Ось петли диаметром 8х60 крышки багажника | |
| 296780-П8 | 2***8 | Клапан предохранительный крестовины кардана в сборе | |
| 40-4501270 | 4***0 | Втулка кронштейна направляющего ролика | |
| 63А-4501010 | 6***0 | Лебедка с редуктором в сборе | |
| 63А-4501204-Б | 6***Б | Угольник передней подвески лебедки | |
| 63А-4501214-Б | 6***Б | Угольник задней подвески лебедки | |
| 63А-4501240-Б | 6***Б | Рамка направляющего стального каната барабана лебедки | |
| 63А-4501250-131 | 6***1 | Ролик стального каната лебедки направляющий в сборе | |
| 63А-4501258-А | 6***А | Кронштейн направляющего ролика правый в сборе | |
| 63А-4501259-А | 6***А | Кронштейн направляющего ролика левый в сборе | |
| 63А-4502010 | 6***0 | Вал привода лебедки карданный в сборе | |
| 63А-4502023 | 6***3 | Вилка карданного вала к редуктору лебедки | |
| 63А-4502024 | 6***4 | Вилка промежуточного кардана к коробке отбора мощности | |
| 63А-4502047 | 6***7 | Вилка скользящая кардана лебедки с заглушкой и сальником в сборе | |
| 63А-4503030 | 6***0 | Вилка включения барабана лебедки в сборе | |
| 63А-4505010-А | 6***А | Блок лебедки в сборе | |
| 63А-4505022 | 6***2 | Втулка оси блока лебедки наружная | |
| 63А-4505023 | 6***3 | Крюк блока лебедки в сборе | |
| 63А-4505026 | 6***6 | Траверса крюка блока лебедки | |
| 63А-4505028 | 6***8 | Шайба траверсы крюка блока лебедки замочная | |
| 63А-4505036 | 6***6 | Серьга крюка блока лебедки с ограничителем | |
| 63А-4505037 | 6***7 | Ось серьги крюка блока лебедки | |
| 63А-4505038 | 6***8 | Шайба оси серьги крюка блока лебедки замочная | |
| 63А-4505039-А | 6***А | Ось блока лебедки в сборе | |
| 63А-4505044 | 6***4 | Втулка оси блока лебедки внутренняя | |
| 63А-4505050-А | 6***А | Цепь блока лебедки с соединительными звеньями в сборе | |
| 69-2201031 | 6***1 | Сальник крестовины кардана с пружиной в сборе | |
| 69-2201032 | 6***2 | Сальник кардана лебедки | |
| 69-2201033 | 6***3 | Подшипник игольчатый кардана заднего моста в сборе | |
| ВК-69-2201025 | В***5 | Крестовина кардана с сальниками и подшипниками в сборе | |
| М-7245| | М***| | Винт вилки карданного вала к коробке отбора мощности стопорный | |
| 1 | 6***4 | Крышка подшипника червяка редуктора лебедки | |
| 2 | 6***8 | Прокладка толщ. 0,3 мм | |
| 3 | 5***2 | Сальник полуоси заднего моста в сборе | |
| 4 | 5***5 | Подшипник 27709У1 | |
| 5 | 6***0 | Червяк редуктора лебедки (передаточное отношение 23 : 1) | |
| 6 | 2***П | Шпонка 8х14 вторичного вала | |
| 7 | 6***5 | Кольцо вала лебедки упорное | |
| 8 | 6***4 | Шайба вала лебедки распорная большая | |
| 9 | А***7 | Пробка КГ1/2" | |
| 10 | 6***8 | Картер редуктора лебедки с втулкой в сборе | |
| 11 | 6***А | Втулка картера редуктора лебедки | |
| 12 | 6***0 | Муфта включения барабана лебедки скользящая | |
| 13 | 6***0 | Кольцо барабана лебедки упорное | |
| 14 | 6***А | Звено соединительной цепи стального каната и коуша лебедки | |
| 15 | 6***0 | Коуш стального каната лебедки | |
| 16 | 6***А | Цепь стального каната лебедки с крюком и коушом в сборе | |
| 17 | 6***2 | Гайка муфты троса лебедки короткая | |
| 18 | 6***0 | Муфта троса лебедки | |
| 19 | 6***4 | Гайка муфты троса лебедки длинная | |
| 20 | 2***8 | Пресс-масленка К 1/8" | |
| 21 | 6***3 | Барабан лебедки в сборе | |
| 22 | 4***5 | Трос лебедки | |
| 23 | 6***7 | Втулка вала лебедки распорная | |
| 24 | 6***А | Траверса вала лебедки в сборе | |
| 25 | 6***А | Втулка траверсы вала лебедки | |
| 26 | 6***0 | Стремянка крепления стального каната к барабану лебедки | |
| 27 | 2***8 | Палец вилки включения барабана | |
| 28 | 6***2 | Пружина | |
| 29 | 6***1 | Тяга тормоза барабана нажимная в сборе | |
| 30 | 6***Б | Кронштейн крепления вилки включения барабана | |
| 31 | 6***8 | Штуцер пружины тормоза барабана регулировочный | |
| 32 | 6***1 | Вилка, включения барабана лебедки с рукояткой в сборе | |
| 33 | 2***8 | Палец 8х25 | |
| 34 | 6***0 | Колодка тормоза барабана в сборе | |
| 35 | 6***2 | Пластина вилки включения барабана лебедки, фиксаторная | |
| 36 | 6***Б | Прокладка пластины | |
| 37 | 6***0 | Крышка картера тормоза редуктора | |
| 38 | 6***6 | Картер тормоза редуктора | |
| 39 | 6***1 | Шайба барабана тормоза лебедки прижимная | |
| 40 | 6***0 | Барабан тормоза редуктора лебедки | |
| 41 | А***Р | Пружина тормоза редуктора лебедки | |
| 42 | 6***9 | Лента тормоза редуктора левая в сборе | |
| 43 | 6***Б | Лента тормоза редуктора лебедки правая в сборе | |
| 44 | 6***А | Вал лебедки с червячным колесом в сборе | |
| 45 | 6***6 | Шайба вала лебедки распорная малая | |
| 46 | 6***А | Втулка крышки картера редуктора лебедки | |
| 47 | 6***3 | Прокладка заглушки крышки картера редуктора лебедки | |
| 48 | 2***П | Заглушка крышки картера редуктора лебедки сферическая | |
| 49 | 6***2 | Крышка картера редуктора лебедки в сборе | |
| 50 | 6***6 | Прокладка крышки |
