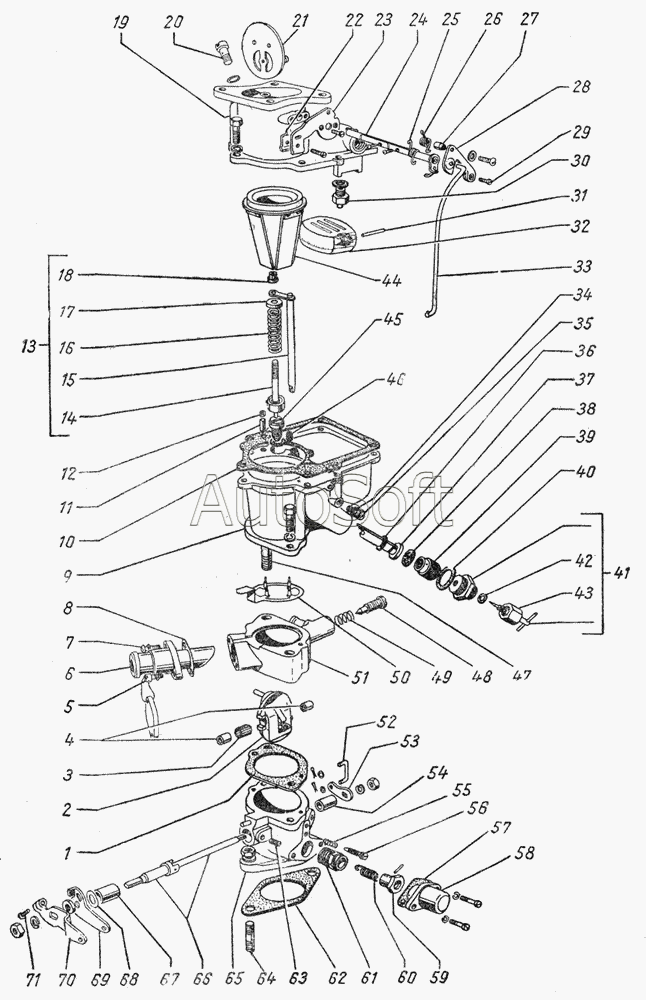

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (1960). Карбюратор К22К для ГАЗ-51Ж
К22К-1107010
64
62
19
21
24
25
28
26
27
29
23
22
30
32
31
20
10
44
9
35
34
45
46
11
12
13
15
14
16
17
18
37
36
38
39
41
42
43
40
51
6
8
7
5
50
49
48
65
1
47
70
71
69
68
2
4
3
66
67
54
63
53
52
33
56
55
61
59
60
58
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 280084-П2 | 2***2 | Штуцер 1/4"х18 угловой | |
| 900107-1 | 9***1 | Винт М6х18 крепления верхнего корпуса к поплавковой камере карбюратора | |
| 900109-1 | 9***1 | Винт М5х18 крепления рычага привода воздушной заслонки | |
| 900110-1 | 9***1 | Винт М3х6 крепления воздушной заслонки | |
| 900202-1 | 9***1 | Винт М4х8 крепления кронштейна тяги воздушной заслонки | |
| 900413-1 | 9***1 | Винт | |
| 900505-2 | 9***2 | Болт М8х25 крепления смесительной камеры к поплавковой | |
| 900702-1 | 9***1 | Винт крепления крышки | |
| 900804-0 | 9***0 | Гайка М8х1-6Н | |
| 900807-0 | 9***0 | Гайка М5 крепления рычага привода ускорительного насоса | |
| 900833-0 | 9***0 | Гайка М8 крепления смесительной камеры | |
| 900902-0 | 9***0 | Шайба 5 | |
| 900902-0 | 9***0 | Шайба 5 | |
| 900902-0 | 9***0 | Шайба 5 | |
| 900903-0 | 9***0 | Шайба 6 | |
| 900904-0 | 9***0 | Шайба пружинная 8Н65Г (ГОСТ 6402-70) | |
| 900904-0 | 9***0 | Шайба пружинная 8Н65Г (ГОСТ 6402-70) | |
| 900906-0 | 9***0 | Шайба 3 | |
| 901017-0 | 9***0 | Шайба 5,2х1 | |
| 901019-0 | 9***0 | Шайба 3 | |
| 901106-0 | 9***0 | Шплинт | |
| 901701-0 | 9***0 | Шайба 6 фибровая | |
| 901707-0 | 9***0 | Шайба диаметром 10 фибровая | |
| 901716-0 | 9***0 | Шайба диаметром 8 фибровая | |
| К22Г-1107555 | К***5 | Регулировочная шайба | |
| К22К-1107010 | К***0 | Карбюратор в сборе (51Ж-1107010-А) | |
| К22К-1107060 | К***0 | Фланец подвода газа в сборе | |
| К22К-1107073 | К***3 | Штифт | |
| К43-40 | К***0 | Шпилька крепления пружины | |
| К49Б-1107066 | К***6 | Заглушка | |
| К49Б-1107067 | К***7 | Проволока | |
| 1 | К***6 | Прокладка картонная | |
| 2 | К***0 | Заслонка дроссельная в сборе | |
| 3 | К***3 | Игла подшипника дроссельной заслонки | |
| 4 | К***8 | Втулка дроссельной заслонки | |
| 5 | 9***1 | Винт крепления крышки | |
| 6 | К***2 | Газовая форсунка | |
| 7 | 9***5 | Винт М5х13 крепления газовой форсунки | |
| 8 | К***3 | Прокладка газовой форсунки | |
| 9 | К***0 | Корпус поплавковой камеры карбюратора с заглушками в сборе | |
| 10 | К***А | Прокладка корпуса карбюратора | |
| 11 | К***1 | Клапан нагнетательный ускорительного насоса | |
| 12 | К***2 | Замок клапана ускорительного насоса | |
| 13 | К***0 | Ускорительный насос в сборе | |
| 14 | К***0 | Поршень со штоком ускорительного насоса в сборе | |
| 15 | К***0 | Тяга ускорительного насоса с соединительной планкой в сборе | |
| 16 | 9***0 | Пружина ускорительного насоса | |
| 17 | К***4 | Шайба фасонная ускорительного насоса | |
| 18 | К***1 | Гайка крепления штока | |
| 19 | К***0 | Корпус карбюратора верхний в сборе | |
| 20 | К***5 | Распылитель ускорительного насоса в сборе | |
| 21 | К***0 | Заслонка воздушная в сборе | |
| 22 | К***5 | Зажим кронштейна тяги воздушной заслонки | |
| 23 | К***4 | Кронштейн тяги воздушной заслонки | |
| 24 | К***А | Ось воздушной заслонки в сборе | |
| 25 | К***Б | Пружина оси воздушной заслонки | |
| 26 | К***8 | Пружина рычага привода воздушной заслонки | |
| 27 | К***0 | Втулка пружины рычага привода воздушной заслонки | |
| 28 | К***0 | Рычаг привода воздушной заслонки в сборе | |
| 29 | 9***1 | Винт М4 х8 крепления яги управления воздушной заслонкой к рычагу | |
| 30 | К***0 | Клапан подачи топлива в сборе | |
| 31 | К***1 | Ось петли поплавка | |
| 32 | К***0 | Поплавок с петлей в сборе | |
| 33 | К***7 | Тяга привода рычага | |
| 34 | 9***0 | Шайба диаметром 8 фибровая | |
| 35 | К***1 | Жиклер холостого хода | |
| 36 | 9***0 | Прокладка распылителя | |
| 37 | К***8 | Распылитель главного жиклера | |
| 38 | К***7 | Прокладка блока жиклеров | |
| 39 | 9***0 | Блок жиклеров | |
| 40 | 9***0 | Шайба диаметром 18 фибровая | |
| 41 | К***А | Игла регулировочная в сборе | |
| 42 | К***3 | Сальник регулировочной иглы | |
| 43 | К***4 | Гайка сальника | |
| 44 | К***А | Диффузор в сборе | |
| 45 | К***0 | Клапан экономайзера в сборе | |
| 46 | К***0 | Клапан обратный ускорительного насоса в сборе | |
| 47 | К***4 | Шпилька крепления смесительной камеры | |
| 48 | К***2 | Винт регулировочный подачи газа на холостом ходу | |
| 49 | 9***0 | Пружина регулировочного винта холостого хода | |
| 50 | К***0 | Раздвижка карбюратора в сборе | |
| 51 | К***1 | Фланец подвода газа | |
| 52 | К***6 | Серьга привода ускорительного насоса | |
| 53 | К***8 | Рычаг привода ускорительного насоса | |
| 54 | К***6 | Втулка оси дроссельной заслонки задняя | |
| 55 | 9***0 | Пружина регулировочного винта холостого хода | |
| 56 | К***9 | Винт регулировочный холостого хода | |
| 57 | К***7 | Прокладка крышки ограничителя оборотов | |
| 58 | К***8 | Крышка ограничителя оборотов | |
| 59 | К***6 | Муфта ограничителя оборотов | |
| 60 | К***9 | Пружина ограничителя оборотов | |
| 61 | К***1 | Втулка ограничителя оборотов | |
| 62 | 5***5 | Прокладка между карбюратором и всасывающей трубой | |
| 63 | К***А | Винт стопорный | |
| 64 | 2***П | Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора | |
| 65 | К***7 | Корпус смесительной камеры карбюратора | |
| 66 | К***Б | Ось дроссельной заслонки с муфтой в сборе | |
| 67 | К***Б | Втулка оси дроссельной заслонки передняя | |
| 68 | К***4 | Регулировочная шайба | |
| 69 | К***Б | Рычаг привода | |
| 70 | К***Б | Рычаг дроссельной заслонки | |
| 71 | 9***4 | Болт М5х25 упорный рычага дроссельной заслонки |
