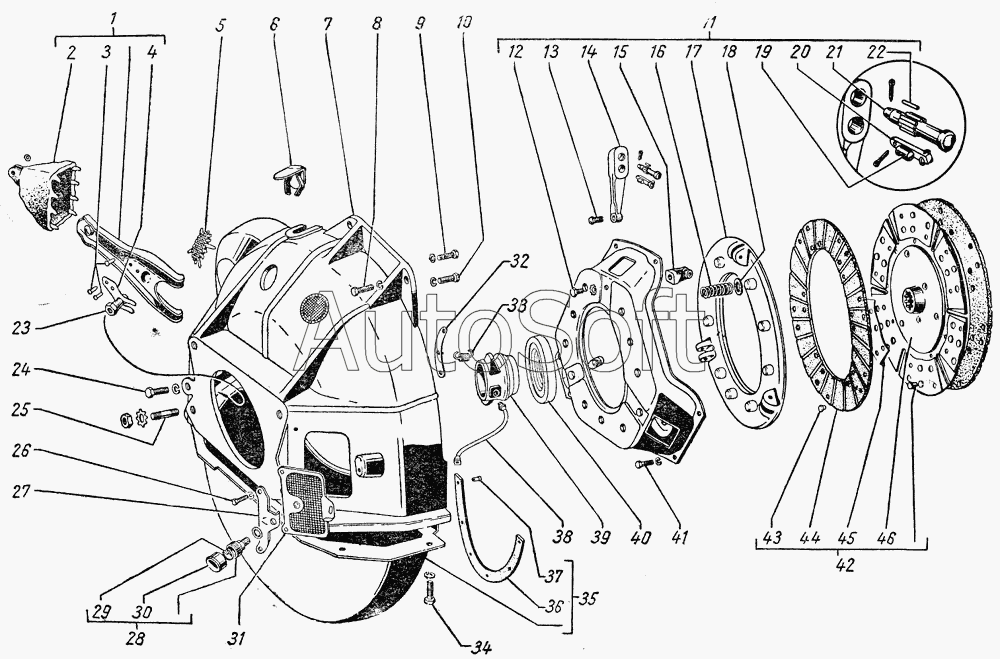

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (1960). Сцепление
32
21
22
16
18
42
44
46
45
43
39
33
20
40
1
4
3
23
24
2
38
27
28
30
29
36
9
8
10
25
6
5
31
26
35
7
37
34
11
41
17
14
13
15
12
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250551-П8 | 2***8 | Гайка М14х1,5 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252157-П2 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 252176-П8 | 2***8 | Шайба 10 пружинная | |
| 252178-П | 2***П | Шайба диаметром 14 мм пружинная с внутренними зубцами | |
| 252235-П2 | 2***2 | Шайба 8 | |
| 253863-П | 2***П | Заклепка 4х5 | |
| 258023-П | 2***П | Шплинт 2,5х12 | |
| 293912-П | 2***П | Заклепка 4х7 крепления фрикционной накладки к диску сцепления | |
| 1 | 5***0 | Вилка подшипника выключения сцепления в сборе | |
| 2 | 1***2 | Чехол вилки подшипника выключения сцепления | |
| 3 | 2***8 | Заклепка 4х8 | |
| 4 | 1***6 | Пластина удерживающая вилки подшипника выключения сцепления | |
| 5 | 5***А | Сетка вентиляционных окон картера сцепления | |
| 6 | 5***А | Крышка люка установки зажигания в сборе | |
| 7 | 5***2 | Картер сцепления, верхняя часть | |
| 8 | 2***8 | Болт М10-4hх28 | |
| 9 | 2***8 | Болт М10-4hх32 | |
| 10 | 2***8 | Болт М12х1,75х32 | |
| 11 | 5***Б | Диск сцепления нажимной с кожухом в сборе | |
| 12 | 2***2 | Болт М8х1х14 | |
| 13 | 1***5 | Винт регулировочный оттяжного рычага нажимного диска сцепления | |
| 14 | 5***5 | Рычаг оттяжной нажимного диска сцепления | |
| 15 | 2***8 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 16 | 5***5 | Пружина нажимного диска сцепления | |
| 17 | 1***6 | Диск сцепления нажимной | |
| 18 | 1***7 | Шайба изолирующая нажимной пружины диска | |
| 19 | 1***3 | Ролик 5,5х9 опорной вилки оттяжного рычага нажимного диска сцепления | |
| 20 | 1***6 | Палец опорной вилки оттяжного рычага нажимного диска сцепления | |
| 21 | 1***5 | Палец игольчатого подшипника оттяжного рычага | |
| 22 | 1***9 | Игла 1,6х9 подшипника | |
| 23 | 1***6 | Опора шаровая вилки подшипника выключения сцепления | |
| 24 | 2***8 | Болт М10х1-6gх32 | |
| 25 | 2***П | Шпилька крепления картера коробки передач к картеру сцепления | |
| 26 | 2***8 | Болт М6-6gх12 | |
| 27 | 1***6 | Кронштейн масленки | |
| 28 | 5***0 | Масленка в сборе | |
| 29 | М***3 | Пружина стопорная крышки масленки подшипника выключения сцепления | |
| 30 | М***9 | Крышка масленки | |
| 31 | 5***8 | Сетка бокового люка картера сцепления в сборе | |
| 32 | 5***0 | Скоба оттяжной пружины муфты подшипника выключения сцепления | |
| 33 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 34 | 2***8 | Болт М8-6gх16 | |
| 35 | 1***3 | Картер сцепления - нижняя часть в сборе | |
| 36 | 1***8 | Уплотнитель нижней части картера сцепления | |
| 37 | 2***8 | Заклепка 3,5х6 | |
| 38 | 1***2 | Гибкий шланг смазки подшипников | |
| 39 | 1***2 | Муфта подшипника выключения сцепления | |
| 40 | М***0 | Подшипник выключения сцепления (ГПЗ-588911) | |
| 41 | 2***2 | Болт М8х1,25х30 | |
| 42 | 2***0 | Диск сцепления ведомый в сборе | |
| 43 | 2***П | Заклепка 4х6 | |
| 44 | 5***1 | Кольцо диска сцепления фрикционное | |
| 45 | 1***4 | Пружина пластинчатая крепления накладки к диску сцепления | |
| 46 | 5***В | Кольцо диска сцепления фрикционное |
