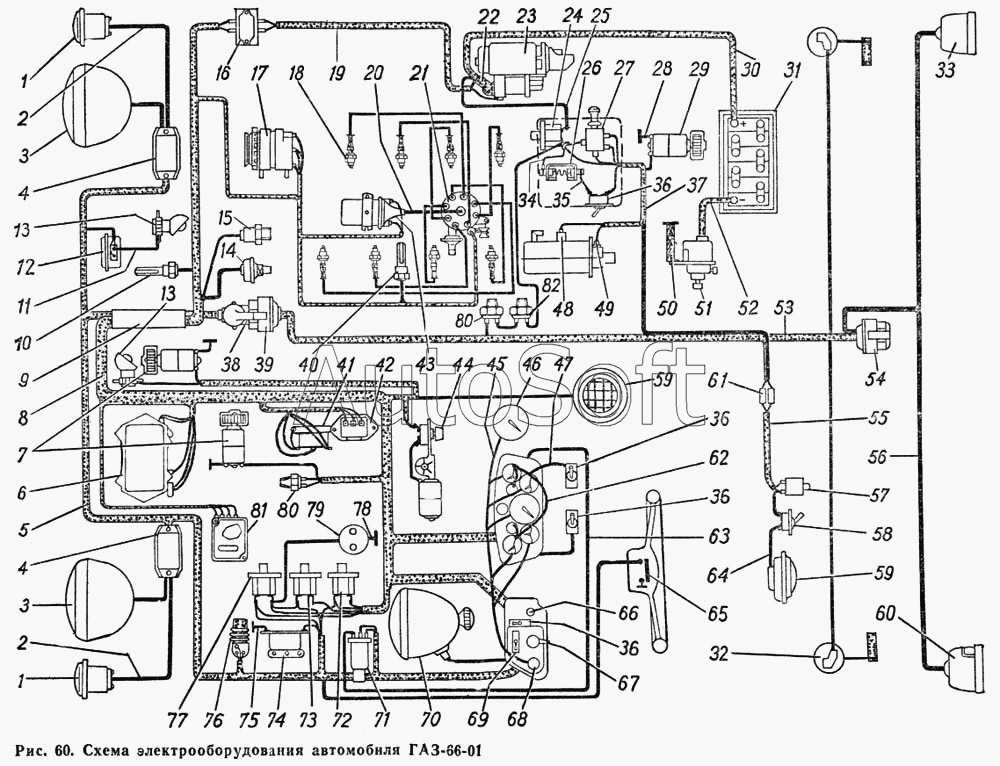

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Схема электрооборудования автомобиля ГАЗ-66-01
50
60
59
59
58
57
56
55
54
53
52
51
61
49
48
47
46
45
44
43
42
41
40
39
72
82
81
80
80
79
78
77
76
75
74
73
38
71
70
69
68
67
66
65
64
63
62
7
17
16
15
14
13
13
13
12
11
10
9
8
18
6
5
4
4
3
3
2
2
1
1
29
37
36
36
36
36
35
34
33
32
31
30
28
27
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250608-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252174-П29 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 66-3714036 | 6***6 | Ободок облицовочный плафона | |
| СМУ-34 | С***4 | Светомаскировочная арматура (66-3719008-01) | |
| 1 | Г***0 | Подфарник в сборе ПФ101-Э | |
| 2 | 6***А | Провод от соединительной панели к подфарникам в сборе | |
| 3 | Г***0 | Фара в сборе ФГ122-ИЭ | |
| 4 | П***2 | Панель соединительная четырехклеммовая | |
| 5 | 6***1 | Пучок проводов № 2 | |
| 6 | Р***Э | Регулятор напряжения (Г-66-71 -3702010-10) | |
| 7 | 6***Б | Электродвигатель вентилятора обдува ветрового стекла в сборе МЭ7-БЭ | |
| 8 | 6***1 | Пучок проводов № 1 | |
| 9 | 6***0 | Рукав металлический в сборе | |
| 10 | 1***А | Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т | |
| 11 | Г***0 | Провод к фонарю освещения под капотом | |
| 12 | 6***0 | Сигнал в сборе С311 | |
| 13 | 2***1 | Фонарь освещения под капотом ПД308-А | |
| 13 | 2***1 | Фонарь освещения под капотом в сборе ПД308-А | |
| 14 | 5***0 | Датчик давления масла в двигателе ММ358 | |
| 15 | 5***1 | Датчик аварийного давления масла в двигателе в сборе ММ111А | |
| 16 | 6***5 | Клеммовая коробка в сборе | |
| 17 | Г***0 | Генератор Г287 | |
| 18 | А***0 | Свеча зажигания в сборе | |
| 19 | 6***А | Провод от клеммовой коробки к стартеру | |
| 20 | 6***0 | Провод от распределителя к катушке зажигания в сборе | |
| 21 | Р***0 | Распределитель зажигания в сборе Р133 | |
| 22 | 4***0 | Колпачок защитный клеммы стартера | |
| 23 | Г***0 | Стартер в сборе СТ230-А | |
| 24 | П***Б | Предохранитель на 20А | |
| 25 | 6***2 | Провод от реле стартера к предохранителю подогревателя | |
| 26 | 5***2 | Корпус контрольной спирали со спиралью в сборе | |
| 27 | 2***2 | Переключатель электровентилятора и электромагнитного клапана в сборе П305 | |
| 28 | 6***А | Провод соединения корпуса электродвигателя с кабиной в сборе | |
| 29 | 5***0 | Электровентилятор пускового подогревателя в сборе | |
| 30 | 6***Б | Провод от аккумуляторной батареи к стартеру в сборе | |
| 31 | 5***1 | Батарея 6СТ-75ЭМС (По выбору) | |
| 32 | 6***0 | Датчик указателя уровня топлива в сборе БМ112-А-Э | |
| 33 | 5***Б | Фонарь задний ФП101-Б правый в сборе (сигнал «стоп», указатель поворота, отражатель света) | |
| 34 | 6***8 | Провод от предохранителя к переключателю и контрольной спирали в сборе | |
| 35 | 6***7 | Провод от включателя свечи подогревателя к контрольной спирали в сборе | |
| 36 | Г***0 | Переключатель электродвигателя отопления в сборе ВК-57 | |
| 36 | Г***0 | Выключатель свечи накаливания пускового подогревателя ВК-57 | |
| 36 | Г***0 | Переключатель электродвигателя отопления в сборе ВК-57 | |
| 36 | Г***0 | Переключатель электродвигателя отопления в сборе ВК-57 | |
| 37 | 6***5 | Пучок проводов подогревателя в сборе | |
| 38 | 6***0 | Вилка штепсельная в сборе ПС300А-150-Э | |
| 39 | 6***0 | Розетка штепсельная в сборе ПС301-100-Э | |
| 40 | 5***0 | Датчик указателя температуры воды в двигателе в сборе ТМ100 | |
| 41 | Р***Б | Реле включения стартера в сборе | |
| 42 | С***7 | Сопротивление добавочное в сборе | |
| 43 | Г***0 | Катушка зажигания в сборе Б114 | |
| 44 | М***0 | Электродвигатель | |
| 45 | Г***0 | Патроны ламп освещения шкал приборов с проводами в сборе ПП126-И | |
| 46 | Г***0 | Манометр шин в сборе МД101-Э | |
| 47 | 5***3 | Провод соединения клемм включателя зажигания и предохранителя в сборе | |
| 48 | П***В | Клапан электромагнитный в сборе | |
| 49 | С***А | Свеча горелки подогревателя | |
| 50 | 6***А | Провод соединения выключателя ««массы»» с двигателем в сборе | |
| 51 | 6***0 | Выключатель ««массы»» с ручным управлением в сборе ВК-318-БЭ | |
| 52 | 6***1 | Провод от аккумуляторной батареи к выключателю ««массы»» в сборе | |
| 53 | 6***Д | Пучок проводов по раме в сборе | |
| 54 | 6***0 | Розетка прицепа штепсельная в сборе ПС300А-100 | |
| 55 | 6***Б | Пучок проводов по платформе в сборе | |
| 56 | 6***2 | Пучок проводов от штепсельной розетки к задним фонарям в сборе | |
| 57 | 6***0 | Кнопка включения внутренней сигнализации ВК34-Э | |
| 58 | П***2 | Выключатель плафона (51-3806030-Б1) | |
| 59 | 5***0 | Плафон в сборе ПК2-Б | |
| 59 | 5***0 | Плафон в сборе ПК2-Б | |
| 60 | 5***0 | Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света) | |
| 61 | 5***0 | Соединитель проводов в сборе | |
| 62 | 6***6 | Провод соединения клемм питания приборов и контрольных ламп в сборе | |
| 63 | 6***5 | Патрон контрольной лампы включения указателей поворота с проводами в сборе ПП113-Л | |
| 64 | 6***А | Провод от плафона платформы к выключателю в сборе | |
| 65 | 6***0 | Кнопка звукового сигнала | |
| 66 | 1***Э | Выключатель зажигания с цилиндром в сборе | |
| 67 | 6***Б | Переключатель указателей поворотов П118 | |
| 68 | 5***0 | Переключатель света центральный П312 | |
| 69 | Г***0 | Переключатель датчиков указателя уровня топлива в сборе П57-БЭ | |
| 70 | 6***0 | Фара поворотная в сборе ФГ16-Э | |
| 71 | 1***5 | Прерыватель указателей поворотов в сборе РС57 | |
| 72 | 5***5 | Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе ПР315 | |
| 73 | П***Б | Предохранитель на 20А | |
| 74 | 6***0 | Зуммер (сигнал к водителю) в сборе РС508-Э | |
| 75 | 6***3 | Провод ««массы»» контактора | |
| 76 | П***9 | Переключатель света ножной в сборе (51-3710010-А) | |
| 77 | 6***0 | Предохранитель термобиметаллический цепей сигнала и стеклоочистителя в сборе ПР310 | |
| 78 | 6***4 | Провод соединения штепсельной розетки переносной лампы с кабиной в сборе | |
| 79 | 4***К | Розетка штепсельная | |
| 80 | 4***0 | Выключатель света сигнала «стоп» гидравлический ВК12-Б | |
| 80 | 4***0 | Выключатель света сигнала «стоп» гидравлический ВК12-Б | |
| 81 | Г***0 | Коммутатор транзисторный ТК-102 | |
| 82 | 2***5 | Выключатель звуковой сигнализации стояночного тормоза ВК403-Т |
