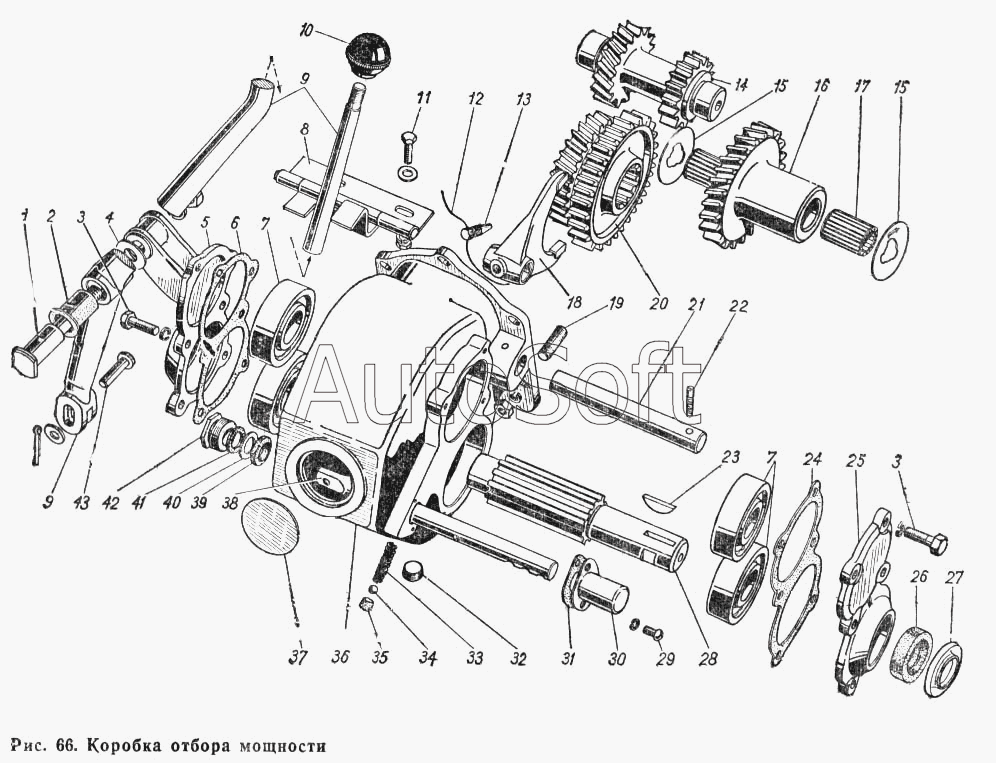

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Коробка отбора мощности
30
16
17
18
19
20
21
22
23
24
25
26
27
28
29
15
15
31
32
33
34
35
36
37
38
39
40
41
42
43
3
3
1
2
4
5
6
7
7
7
7
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250508-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 250615-П8 | 2***8 | Гайка М12х1,25 | |
| 252004-П29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252157-П2 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 292779-П8 | 2***8 | Гайка М10х1-4Н5Н | |
| 293257-П8 | 2***8 | Шайба 8,5 | |
| 66-02-4207008 | 6***8 | Коробка отбора мощности с крышкой в сборе (для запасных частей) | |
| 66-02-4207010 | 6***0 | Коробка отбора мощности в сборе | |
| 1 | 4***6 | Ось рычага переключения | |
| 2 | 4***5 | Втулка | |
| 3 | 2***8 | Болт М8х1,25х25 | |
| 4 | 2***4 | Шайба упорная | |
| 5 | 6***5 | Крышка подшипников задняя | |
| 6 | 6***2 | Прокладка крышки подшипника | |
| 7 | 3***5 | Подшипник в сборе ГОСТ 520-71 | |
| 7 | 6***2 | Подшипник промежуточного и вторичного валов 306К3 | |
| 7 | 6***2 | Подшипник промежуточного и вторичного валов 306К | |
| 8 | 6***6 | Упор рычага переключения коробки отбора мощности в сборе | |
| 9 | 6***Б | Рычаг переключения коробки отбора мощности | |
| 10 | 6***3 | Рукоятка в сборе | |
| 11 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 12 | 2***П | Шплинт 1,2х175 ОСТ 37.001.172-92 | |
| 13 | 2***П | Винт М10х1-6hх17,5 | |
| 14 | 6***Б | Блок шестерен промежуточного вала коробки отбора мощности | |
| 15 | М***9 | Шайба упорная блока шестерен промежуточного вала коробки передач - неподвижная | |
| 16 | 6***Б | Шестерня ведущая коробки отбора мощности | |
| 17 | 6***3 | Подшипник в сборе ГОСТ 520-71 | |
| 18 | 6***6 | Вилка включения передач | |
| 19 | 2***8 | Шпилька М10х1-4hх22 | |
| 20 | 6***4 | Блок шестерен прямого и обратного хода вторичного хода | |
| 21 | 6***0 | Ось ведущей шестерни | |
| 22 | 2***П | Штифт стопорный 5х36 оси ведущей шестерни | |
| 23 | 2***П | Шпонка 8х14 вторичного вала | |
| 24 | 6***А | Прокладка крышки подшипника | |
| 25 | 4***0 | Крышка подшипников передняя | |
| 26 | 6***2 | Сальник вторичного вала коробки отбора мощности в сборе | |
| 27 | 6***8 | Кольцо защитное сальника | |
| 28 | 6***0 | Вал вторичный коробки | |
| 29 | 2***8 | Винт М6х1х10 | |
| 30 | 6***Г | Колпак защитный штока | |
| 31 | 6***3 | Прокладка защитного колпака штока | |
| 32 | А***7 | Пробка КГ1/2" | |
| 33 | А***4 | Пружина стопорного шарика механизма переключения передач | |
| 34 | 2***П | Шарик фиксатора штока БУ1 9,525 мм ПОСТ 3722-60 | |
| 35 | 6***8 | Заглушка отверстия фиксатора штока | |
| 36 | 6***5 | Картер коробки отбора мощности | |
| 37 | 2***П | Заглушка 52 ОСТ 37.001.173-82 | |
| 38 | 6***2 | Шток вилки включения передач | |
| 39 | 6***0 | Сальник штоков | |
| 40 | 2***П | Шайба 16,5 | |
| 41 | 6***3 | Кольцо уплотнительное сальника штоков | |
| 42 | 6***2 | Гайка сальника штоков | |
| 43 | 2***8 | Палец 8х28 рычага |
