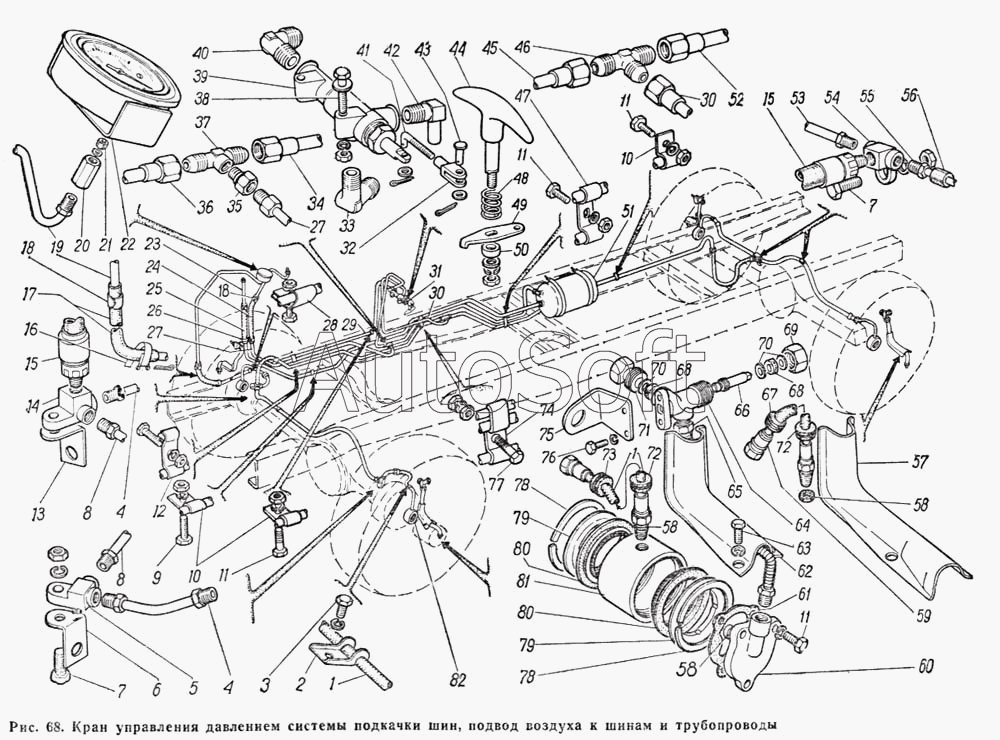

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Кран управления давлением системы подкачки шин, подвод воздуха к шинам и трубопроводы
1
1
2
3
4
4
5
6
7
7
8
8
9
10
10
11
11
11
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
58
59
60
61
62
63
64
65
66
67
68
68
69
70
70
71
72
72
73
74
75
76
77
78
78
79
79
80
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-3506037 | 2***7 | Оболочка защитная | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250612-П8 | 2***8 | Гайка М10 | |
| 250636-П8 | 2***8 | Гайка М16х1,5 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П29 | 2***9 | Шайба пружинная 8 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252239-П29 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 293165-П29 | 2***9 | Шайба 4 крепления кожуха клапана управления к щетку передка | |
| 297535-П8 | 2***8 | Шплинт стяжной хомутика | |
| 297540-П8 | 2***8 | Пряжка хомута | |
| 297575-П8 | 2***8 | Шплинт хомутика | |
| 297580-П29 | 2***9 | Пряжка | |
| 66-02-4222024 | 6***4 | Тяга крана управления в сборе | |
| 66-02-4224202 | 6***2 | Кран воздушный в сборе | |
| 66-02-4225018 | 6***8 | Трубка со шлангом от компрессора к воздушному баллону первая в сборе | |
| 66-02-4225023 | 6***3 | Трубка от компрессора к воздушному баллону вторая в сборе | |
| 66-02-4225239 | 6***9 | Трубка от воздушного баллона к регулятору давления вторая в сборе | |
| 66-02-4225248 | 6***8 | Трубка от воздушного баллона к регулятору давления первая в сборе | |
| 1 | 6***8 | Шланг гибкий подвода воздуха к передним колесам в сборе | |
| 2 | 6***5 | Скоба крепления трубки | |
| 3 | 2***9 | Болт М8х10 скобы | |
| 4 | 6***9 | Трубка к гибкому шлангу переднего колеса в сборе | |
| 5 | 6***1 | Двойник подвода воздуха к передним колесам левый | |
| 6 | 6***3 | Кронштейн двойника подвода воздуха на левое колесо | |
| 7 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 8 | 6***5 | Трубка к передним колесам в сборе | |
| 9 | 2***8 | Болт М8-6gх22 | |
| 10 | 2***9 | Скоба | |
| 11 | 2***8 | Болт М8-6gх16 | |
| 11 | 2***8 | Болт М8-6gх16 | |
| 11 | 2***8 | Болт М8-6gх30 | |
| 12 | 5***0 | Скоба | |
| 13 | 6***2 | Кронштейн тройника | |
| 14 | 6***8 | Тройник подвода воздуха к передним колесам правый | |
| 15 | 6***1 | Шланг гибкий к заднему мосту в сборе | |
| 15 | 6***1 | Шланг гибкий к заднему мосту в сборе | |
| 16 | 2***8 | Лента хомута | |
| 17 | 6***2 | Шланг гибкий | |
| 18 | 5***0 | Хомут шланга | |
| 18 | 5***0 | Хомут шланга | |
| 19 | 6***3 | Трубка к манометру шин вторая со шлангом в сборе | |
| 20 | 4***5 | Штуцер прямой манометра | |
| 21 | 5***4 | Кольцо уплотнительное | |
| 22 | Г***0 | Манометр шин в сборе МД101-Э | |
| 23 | 6***6 | Трубка от компрессора к воздушному баллону в сборе | |
| 24 | 6***Б | Шланг гибкий | |
| 25 | 6***8 | Шланг гибкий | |
| 26 | 2***9 | Лента 10х180 | |
| 27 | 6***7 | Трубка от воздушного баллона к регулятору давления в сборе | |
| 28 | 6***0 | Скоба крепления трубки | |
| 29 | 6***0 | Трубка от крана управления к манометру шин первая в сборе | |
| 30 | 6***0 | Трубка от крана управления к колесам в сборе | |
| 31 | 6***0 | Кран управления давлением со штуцерами в сборе | |
| 32 | 4***2 | Вилка тяги | |
| 33 | 6***6 | Тройник крана управления давлением | |
| 34 | 6***0 | Трубка от воздушного баллона к крану управления первая в сборе | |
| 35 | 2***8 | Штуцер к регулятору давления | |
| 36 | 6***4 | Трубка от воздушного баллона к крану управления вторая в сборе | |
| 37 | 4***7 | Тройник трубки от воздушного баллона к крану управления | |
| 38 | 2***8 | Болт М8х42 крепления крана управления давлением | |
| 39 | 6***1 | Кран управления давлением в сборе | |
| 40 | 4***0 | Штуцер угловой | |
| 41 | 6***0 | Тяга рукоятки крана управления | |
| 42 | 6***7 | Штуцер угловой | |
| 43 | 2***8 | Палец 6х20 | |
| 44 | 6***2 | Рукоятка крана управления давлением в сборе | |
| 45 | 6***2 | Трубка от крана управления к передним колесам в сборе | |
| 46 | 6***8 | Штуцер тройной | |
| 47 | 5***5 | Скоба | |
| 48 | 5***3 | Пружина трубки провода сигнала нижней крышки картера | |
| 49 | 6***2 | Фиксатор рукоятки | |
| 50 | 6***1 | Втулка направляющая | |
| 51 | 6***4 | Воздушный баллон в сборе | |
| 52 | 6***5 | Трубка от крана управления к задним колесам в сборе | |
| 53 | 6***4 | Трубка к заднему правому колесу в сборе | |
| 54 | 6***0 | Тройник подвода воздуха к задним колесам | |
| 55 | 6***4 | Трубка к левому заднему колесу в сборе | |
| 56 | 2***6 | Втулка защитная | |
| 57 | 6***7 | Кожух защитный трубки подвода воздуха к задним шинам | |
| 58 | 1***3 | Кольцо уплотнительное | |
| 59 | 6***9 | Шланг гибкий подвода воздуха к задним колесам в сборе | |
| 60 | 6***0 | Крышка фланца ступицы | |
| 61 | 6***1 | Прокладка крышки фланца | |
| 62 | 6***8 | Кожух защитный трубки подвода воздуха к передним шинам | |
| 63 | 2***8 | Болт М8х1,25х12 | |
| 64 | 6***3 | Корпус воздушного крана | |
| 65 | 6***0 | Труба подвода воздуха к воздушному крану в сборе | |
| 66 | 4***4 | Пробка крана запора воздуха в сборе | |
| 67 | 6***8 | Втулка защитная | |
| 68 | 4***7 | Сальник воздушного крана | |
| 69 | 4***8 | Гайка М20х1,5 | |
| 70 | 2***9 | Шайба 8 | |
| 71 | 6***8 | Гайка сальника | |
| 72 | 6***5 | Втулка защитная шланга подвода воздуха на сальнике ступицы колеса | |
| 72 | 6***5 | Втулка защитная шланга подвода воздуха на сальнике ступицы колеса | |
| 73 | 6***7 | Втулка защитная шланга подвода воздуха на щите переднего тормоза | |
| 74 | 6***9 | Скоба крепления трубок | |
| 75 | 6***2 | Кронштейн крепления воздушного крана | |
| 76 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 77 | 2***8 | Болт М8-6gх30 | |
| 78 | 1***2 | Кольцо стопорное сальника | |
| 79 | 4***1 | Подшипник блока сальников подвода воздуха к шинам | |
| 80 | 6***8 | Сальник подвода воздуха к шинам в сборе | |
| 81 | 4***4 | Корпус блока сальников подвода воздуха к шинам | |
| 82 | 4***3 | Блок сальников подвода воздуха к шинам в сборе |
