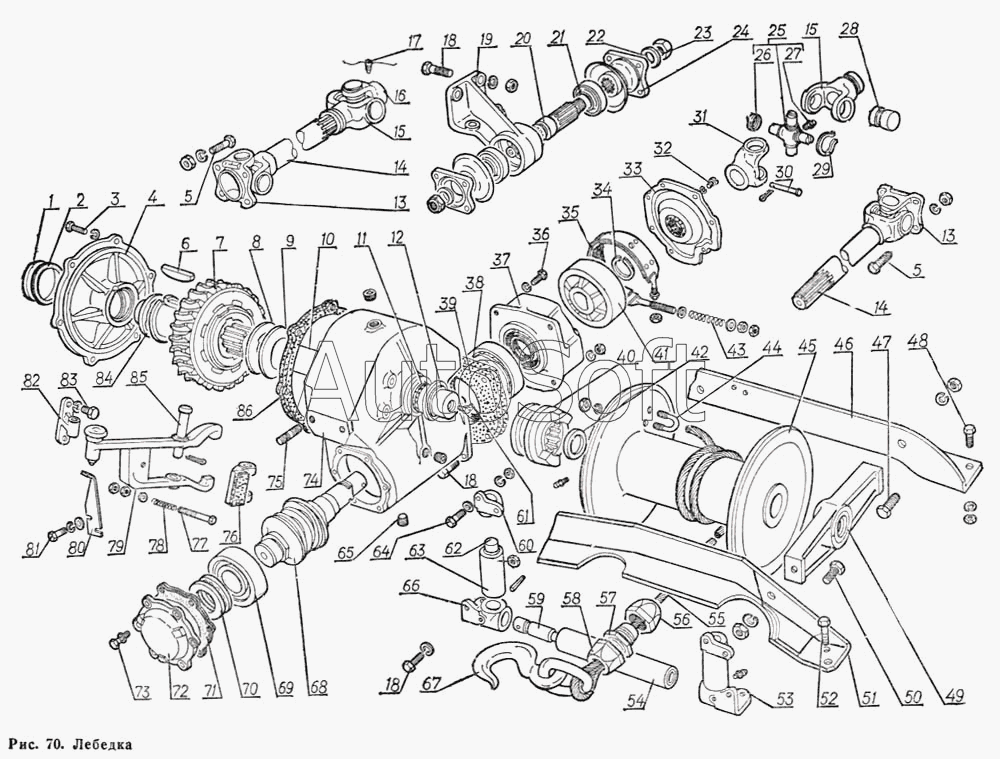

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Лебедка
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
18
18
19
20
21
22
23
24
25
25
25
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250512-П29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 250515-П8 | 2***8 | Гайка М12х1,25 | |
| 250559-П8 | 2***8 | Гайка М14х1,5 | |
| 250559-П8 | 2***8 | Гайка М14х1,5 | |
| 250559-П8 | 2***8 | Гайка М14х1,5 | |
| 252038-П8 | 2***8 | Шайба 8 плоская | |
| 252038-П8 | 2***8 | Шайба 8 плоская | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П29 | 2***9 | Шайба 10Т | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252138-П2 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 252138-П2 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 255071-П8 | 2***8 | Заклепка 4х16 крепления фрикционной накладки к тормозной колодке | |
| 258013-П | 2***П | Шплинт 2х15 | |
| 258038-П8 | 2***8 | Шплинт 2,7х15 | |
| 258052-П | 2***П | Шплинт 3,6х20 | |
| 258227-П | 2***П | Шплинт 0,8х225 | |
| 258978-П | 2***П | Штифт 8х40 буксирного крюка | |
| 264020-П8 | 2***8 | Пресс-масленка К 1/8" | |
| 264072-П8 | 2***8 | Пресс-масленка М6х1 коническая | |
| 293280-П8 | 2***8 | Шайба 9 | |
| 293300-П29 | 2***9 | Шайба 10,5 | |
| 293911-П | 2***П | Заклепка 4х7 крепления фрикционной накладки к ленте | |
| 40-4502145-А | 4***А | Кардан промежуточный в сборе | |
| 49-4504010 | 4***0 | Трос, муфта и крюк лебедки в сборе | |
| 51-2401034-А3 | 5***3 | Сальник червяка редуктора лебедки в сборе | |
| 51-2902504-А | 5***А | Втулка вертикального ролика троса лебедки | |
| 51-2902504-А | 5***А | Втулка вертикального ролика троса лебедки | |
| 63А-4501047-Б | 6***Б | Втулка крышки картера редуктора лебедки | |
| 63А-4501170-Б | 6***Б | Накладка фрикционная ленты тормоза редуктора лебедки | |
| 63А-4502087 | 6***7 | Обойма сальника | |
| 63А-4502087 | 6***7 | Обойма сальника | |
| 63А-4502088 | 6***8 | Сальник скользящей вилки кардана лебедки | |
| 63А-4502088 | 6***8 | Сальник скользящей вилки кардана лебедки | |
| 66-02-4501010-01 | 6***1 | Лебедка с редуктором в сборе | |
| 66-02-4501022 | 6***2 | Втулка картера редуктора лебедки | |
| 66-02-4501095 | 6***5 | Прокладка регулировочная толщ. 0,20 мм | |
| 66-02-4501096 | 6***6 | Прокладка регулировочная толщ. 0,15 мм | |
| 66-02-4501097 | 6***7 | Прокладка регулировочная толщ. 0,10 мм | |
| 66-02-4501105 | 6***5 | Прокладка регулировочная толщ. 0,20 мм | |
| 66-02-4501106 | 6***6 | Прокладка регулировочная толщ. 0,10 мм | |
| 66-02-4501107 | 6***7 | Прокладка регулировочная толщ. 0,15 мм | |
| 66-02-4501121 | 6***1 | Втулка барабана лебедки левая | |
| 66-02-4501122 | 6***2 | Втулка барабана лебедки правая | |
| 66-02-4501156-А | 6***А | Картер тормоза червяка редуктора | |
| 66-02-4501181 | 6***1 | Кольцо уплотнительное крышки картера тормоза редуктора | |
| 66-02-4501235 | 6***5 | Втулка траверсы вала лебедки | |
| 66-02-4502010-А | 6***А | Вал карданный лебедки в сборе | |
| 66-02-4502045-А | 6***А | Кардан лебедки в сборе | |
| 66-02-4502110-А | 6***А | Вал промежуточный лебедки в сборе | |
| 66-02-4502205 | 6***5 | Опора промежуточная в сборе | |
| 66-02-4503030 | 6***0 | Вилка включения барабана лебедки в сборе | |
| 66-02-4503058 | 6***8 | Накладка фрикционная тормозной колодки | |
| 69-2201030-Б2 | 6***2 | Крестовина кардана промежуточного вала | |
| 69-2201030-Б2 | 6***2 | Крестовина кардана промежуточного вала | |
| 69-2201030-Б2 | 6***2 | Крестовина кардана промежуточного вала | |
| 69-2201030-Б2 | 6***2 | Крестовина кардана промежуточного вала | |
| 1 | 2***П | Заглушка крышки картера редуктора лебедки | |
| 2 | 6***3 | Прокладка заглушки крышки картера редуктора лебедки | |
| 3 | 2***8 | Болт М10-6gх30 | |
| 4 | 6***Б | Крышка картера редуктора лебедки в сборе | |
| 5 | 2***8 | Болт М10х1х25 | |
| 6 | 6***0 | Шпонка вала лебедки | |
| 7 | 6***0 | Шестерня червячная редуктора лебедки в сборе | |
| 8 | 6***4 | Шайба распорная вала лебедки большая | |
| 9 | 6***9 | Кольцо регулировочное вала лебедки | |
| 10 | 6***Б | Вал лебедки | |
| 11 | 6***2 | Манжета в сборе | |
| 12 | 6***7 | Обойма сальника | |
| 13 | 1***3 | Фланец | |
| 13 | 1***3 | Фланец | |
| 14 | 6***5 | Вал карданный лебедки (сварной узел) | |
| 14 | 6***5 | Вал карданный лебедки (сварной узел) | |
| 15 | 6***7 | Вилка скользящая кардана лебедки с заглушкой и сальником в сборе | |
| 15 | 6***7 | Вилка скользящая кардана лебедки с заглушкой и сальником в сборе | |
| 16 | 6***4 | Вилка промежуточного кардана к коробке отбора мощности | |
| 17 | М***5 | Винт стопорный вилки промежуточного кардана к коробке отбора мощности | |
| 18 | 2***9 | Болт М10-6gх32 ОСТ 37.001.123-96 | |
| 18 | 2***8 | Болт М10х1,5х32 | |
| 18 | 2***8 | Болт М10х1,5х32 | |
| 19 | 6***0 | Корпус промежуточной опоры карданных валов лебедки | |
| 20 | 6***2 | Вал промежуточной опоры карданных валов лебедки | |
| 21 | 1***А | Подшипник вала промежуточной опоры 530206К1С9 | |
| 22 | 2***Б | Шайба 21 | |
| 23 | 6***8 | Гайка М20х1,5 фланца крепления карданных валов лебедки к валу промежуточной опоры | |
| 24 | 6***5 | Фланец крепления карданных валов лебедки к валу промежуточной опоры в сборе | |
| 25 | 6***2 | Крестовина кардана промежуточного вала в сборе | |
| 25 | 6***2 | Крестовина кардана промежуточного вала в сборе | |
| 25 | 6***2 | Крестовина кардана промежуточного вала в сборе | |
| 26 | 6***А | Манжета с пружиной крестовины карданного вала в сборе | |
| 26 | 6***А | Манжета с пружиной крестовины карданного вала в сборе | |
| 26 | 6***А | Манжета с пружиной крестовины карданного вала в сборе | |
| 26 | 6***А | Манжета с пружиной крестовины карданного вала в сборе | |
| 27 | 2***8 | Пресс-масленка М6х1 коническая | |
| 27 | 2***8 | Пресс-масленка М6х1 коническая | |
| 27 | 2***8 | Пресс-масленка М6х1 коническая | |
| 27 | 2***8 | Пресс-масленка М6х1 коническая | |
| 28 | 6***А | Подшипник кардана карданного вала 704702КУ2 | |
| 28 | 6***А | Подшипник кардана карданного вала 704702КУ2 | |
| 28 | 6***А | Подшипник кардана карданного вала 704702КУ2 | |
| 28 | 6***А | Подшипник кардана карданного вала 704702КУ2 | |
| 29 | 1***Б | Кольцо стопорное | |
| 29 | 1***Б | Кольцо стопорное | |
| 29 | 1***Б | Кольцо стопорное | |
| 29 | 1***Б | Кольцо стопорное | |
| 30 | 2***9 | Палец 5,5х58 | |
| 31 | 6***3 | Вилка карданного вала к редуктору лебедки | |
| 32 | 2***8 | Винт М6х1х12 | |
| 33 | 6***9 | Крышка картера тормоза редуктора лебедки с уплотнительным кольцом в сборе | |
| 34 | 2***6 | Кольцо упорное | |
| 35 | 6***7 | Лента тормоза редуктора лебедки в сборе | |
| 36 | 2***8 | Болт М10-4hх28 | |
| 37 | 6***А | Картер тормоза червяка редуктора в сборе | |
| 38 | 5***5 | Подшипник 27709У1 | |
| 39 | 6***8 | Прокладка толщ. 0,3 мм | |
| 40 | 6***0 | Муфта скользящая включения барабана лебедки | |
| 41 | 6***0 | Барабан тормоза редуктора лебедки | |
| 42 | 6***0 | Кольцо упорное барабана лебедки | |
| 43 | А***Р | Пружина тормоза редуктора лебедки | |
| 44 | 6***0 | Стремянка крепления троса к барабану лебедки | |
| 45 | 6***1 | Барабан лебедки в сборе | |
| 46 | 6***4 | Угольник задней подвески лебедки | |
| 47 | 2***8 | Болт М14х1,5х40 крепления угольника задней подвески к траверсе | |
| 48 | 2***9 | Болт М12х1,25-6gх32 ОСТ 37.001.123-96 | |
| 49 | 6***А | Траверса вала лебедки в сборе | |
| 50 | 2***8 | Болт М14х1,5х50 крепления угольника передней подвески к траверсе | |
| 51 | 6***3 | Угольник передней подвески лебедки с усилителем в сборе | |
| 52 | 2***9 | Болт М12х1,25-6gх38 | |
| 53 | 6***1 | Кронштейн ролика троса лебедки нижний левый | |
| 54 | 6***3 | Ролик горизонтальный троса лебедки в сборе | |
| 55 | 4***5 | Трос лебедки | |
| 56 | 6***4 | Гайка муфты троса лебедки длинная | |
| 57 | 6***0 | Муфта троса лебедки | |
| 58 | 6***2 | Гайка муфты троса лебедки короткая | |
| 59 | 6***5 | Ось ролика троса лебедки горизонтальная | |
| 60 | 6***8 | Кронштейн направляющего ролика троса лебедки верхний | |
| 61 | 2***8 | Пресс-масленка К1/8" | |
| 62 | 6***6 | Ось ролика троса лебедки вертикальная | |
| 63 | 6***3 | Ролик вертикальный троса лебедки в сборе | |
| 64 | 2***9 | Болт М10-6gх35 ОСТ 37.001.123-96 | |
| 65 | А***7 | Пробка КГ1/2" | |
| 66 | 6***0 | Кронштейн ролика троса лебедки нижний правый | |
| 67 | 4***1 | Крюк с коушем в сборе | |
| 68 | 6***0 | Червяк редуктора лебедки | |
| 69 | 1***М | Подшипник 12309 КМ ГОСТ 8328-75 | |
| 70 | 8***9 | Подшипник 8209 ГОСТ 7872-89 | |
| 71 | 6***8 | Прокладка толщ. 0,3 мм | |
| 72 | 6***5 | Крышка подшипников червяка редуктора лебедки передняя | |
| 73 | 2***8 | Болт М8х1,25х25 | |
| 74 | 6***Б | Картер редуктора лебедки со втулкой в сборе | |
| 75 | 2***8 | Шпилька М14х32 крепления картера | |
| 76 | 6***0 | Колодка тормоза барабана лебедки в сборе | |
| 77 | 2***П | Болт М8-6gх52 | |
| 78 | 6***2 | Пружина | |
| 79 | 6***1 | Вилка включения барабана лебедки с рукояткой в сборе | |
| 80 | 6***0 | Упор фиксатора вилки включения барабана лебедки | |
| 81 | 2***8 | Болт М8-6gх18 | |
| 82 | 6***5 | Кронштейн крепления вилки включения барабана лебедки | |
| 83 | 2***8 | Болт М10-6gх22 | |
| 84 | 6***А | Шайба распорная вала лебедки малая | |
| 85 | 2***8 | Палец 14х90 вилки включения барабана лебедки | |
| 86 | 6***6 | Прокладка крышки |
