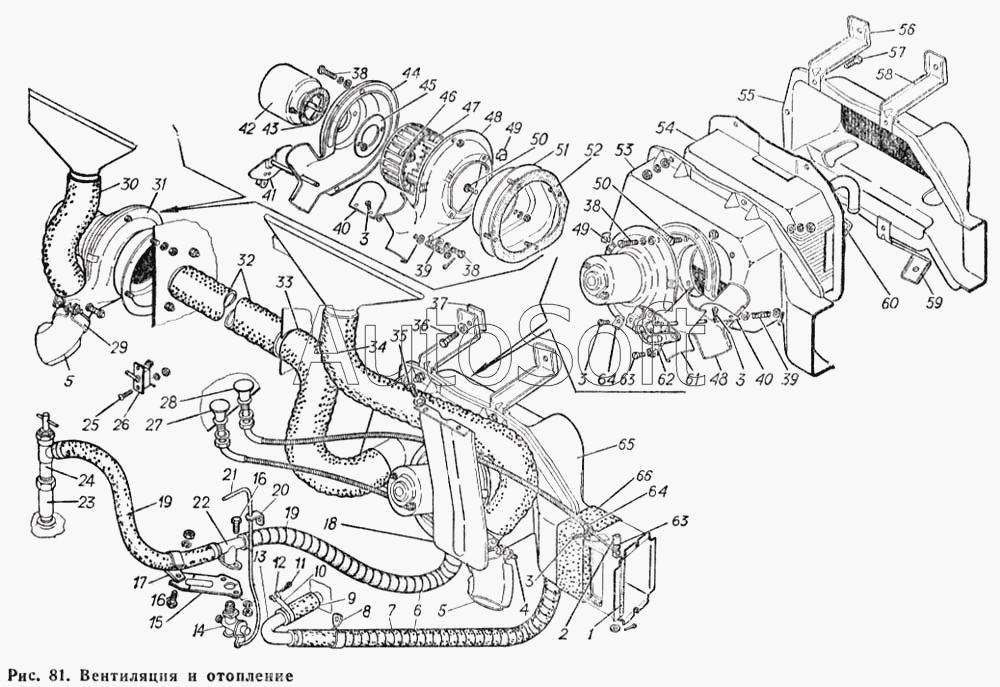

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Вентиляция и отопление
1
2
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
39
40
40
41
42
43
44
45
46
47
48
48
49
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250462-П8 | 2***8 | Гайка М4 | |
| 250462-П8 | 2***8 | Гайка М4 | |
| 250464-П8 | 2***8 | Ганка М5 крепления электродвигателя | |
| 250508-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 250508-П8 | 2***8 | Гайка М6-6Н | |
| 250508-П8 | 2***8 | Гайка М6-6Н | |
| 250608-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 250615-П29 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 251086-П8 | 2***8 | Гайка М5-6Н | |
| 252003-П | 2***П | Шайба 5 | |
| 252003-П29 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252037-П8 | 2***8 | Шайба 6 | |
| 252132-П2 | 2***2 | Шайба 4 ОСТ 37.001.115-75 | |
| 252153-П2 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252177-П29 | 2***9 | Шайба 2-12 ОСТ 37.001.145-75 | |
| 258000-П | 2***П | Шплинт 1,5х10 | |
| 258023-П | 2***П | Шплинт 2,5х12 | |
| 293220-П8 | 2***8 | Шайба 6 | |
| 66-8101096-Б | 6***Б | Кожух радиатора отопителя в сборе | |
| 66-8101098-Б | 6***Б | Кожух радиатора отопителя с крышкой корпуса вентилятора в сборе | |
| 66-8101586 | 6***6 | Кожух вентилятора с крышкой корпуса вентилятора в сборе | |
| ВК-66-01-8101911 | В***1 | Кронштейн крепления сливного краника (для запасных частей) | |
| 1 | 6***2 | Заслонка приемного кожуха отопителя в сборе | |
| 2 | 6***6 | Ось заслонки приемного кожуха в сборе | |
| 3 | 2***9 | Винт М4-6gх8 ОСТ 37.001.130-81 | |
| 3 | 2***9 | Винт М4-6gх8 ОСТ 37.001.130-81 | |
| 4 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 5 | 6***6 | Патрубок отопителя в сборе | |
| 6 | 6***8 | Оболочка защитная шланга радиатора | |
| 7 | 6***1 | Шланг выпускной радиатора отопителя длинный | |
| 8 | 6***4 | Скоба крепления выпускного шланга | |
| 9 | 6***8 | Шланг выпускной радиатора отопителя короткий | |
| 10 | 2***9 | Лента 10х235 | |
| 11 | 2***9 | Шплинт 5,6х22 | |
| 12 | 2***9 | Пряжка | |
| 13 | 6***6 | Труба выпускная радиатора отопителя | |
| 14 | 6***0 | Краник сливной | |
| 15 | 6***1 | Кронштейн крепления сливного краника | |
| 16 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 16 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 17 | 6***4 | Скоба крепления впускного шланга | |
| 18 | 6***6 | Козырек защитный отопителя в сборе | |
| 19 | 6***1 | Шланг подводящий левый | |
| 20 | 6***8 | Держатель тяги сливного краника отопителя | |
| 21 | 6***4 | Тяга сливного краника отопителя | |
| 22 | 6***6 | Тройник в сборе | |
| 23 | 8***4 | Штуцер | |
| 24 | Г***0 | Краник запорный отопления в сборе КР-29 | |
| 25 | 2***9 | Винт М4-6gх10 ОСТ 37.001.127-81 | |
| 26 | Г***0 | Переключатель электродвигателя отопления в сборе ВК-57 | |
| 27 | 6***2 | Тяга оси заслонки обдува ветрового стекла с ручкой в сборе | |
| 28 | 6***1 | Тяга оси заслонки приемного кожуха радиатора отопителя с ручкой в сборе | |
| 29 | 2***9 | Хомут крепления патрубка отопителя | |
| 30 | 6***Б | Шланг патрубка обдува ветрового стекла левый | |
| 31 | 6***2 | Вентилятор с кожухом в сборе | |
| 32 | 6***6 | Шланг трубопровода отопителя | |
| 33 | 1***6 | Шланг угловой впускного патрубка | |
| 34 | 8***4 | Шланг патрубка обдува ветрового стекла правый | |
| 35 | 2***8 | Болт М6-6gх12 | |
| 36 | 2***8 | Болт М8-6gх18 | |
| 37 | 6***2 | Прокладка кронштейна охладителя воздуха | |
| 38 | 2***9 | Винт М5-6gх18 | |
| 38 | 2***8 | Винт М5х0,4х18 | |
| 39 | 1***1 | Пружина | |
| 40 | 6***4 | Заслонка обдува ветрового стекла | |
| 41 | 6***2 | Сектор привода заслонки обдува ветрового стекла с фиксатором в сборе № 2 | |
| 42 | 6***Б | Электродвигатель вентилятора обдува ветрового стекла в сборе МЭ7-БЭ | |
| 43 | 2***2 | Прокладка электродвигателя вентилятора | |
| 44 | 6***6 | Корпус вентилятора | |
| 45 | 6***8 | Шайба опорная корпуса вентилятора | |
| 46 | 2***8 | Винт М5х12 | |
| 47 | 3***А | Ротор вентилятора в сборе | |
| 48 | 6***2 | Крышка корпуса вентилятора | |
| 49 | 6***0 | Скоба крепления вентилятора | |
| 50 | 2***8 | Винт М6-6gх14 | |
| 51 | 6***0 | Кожух вентилятора с болтами в сборе | |
| 52 | 6***6 | Прокладка кожуха вентилятора | |
| 53 | 6***Б | Кожух радиатора отопителя | |
| 54 | 6***Б | Радиатор отопителя в сборе | |
| 55 | 6***Б | Крышка кожуха радиатора отопителя | |
| 56 | 6***4 | Кронштейн кожуха радиатора отопителя верхний правый | |
| 57 | 2***9 | Болт М6-6gх22 | |
| 58 | 6***5 | Кронштейн кожуха радиатора отопителя верхний левый | |
| 59 | 6***Б | Кронштейн кожуха радиатора отопителя нижний левый | |
| 60 | 6***Б | Кронштейн кожуха радиатора отопителя нижний правый | |
| 61 | 6***0 | Вентилятор обдува ветрового стекла в сборе | |
| 62 | 6***0 | Сектор привода заслонки обдува ветрового стекла с фиксатором в сборе № 1 | |
| 63 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 64 | 2***8 | Зажим оболочки | |
| 65 | 6***Б | Отопитель в сборе | |
| 66 | 6***А | Соединитель приемного кожуха отопителя |
