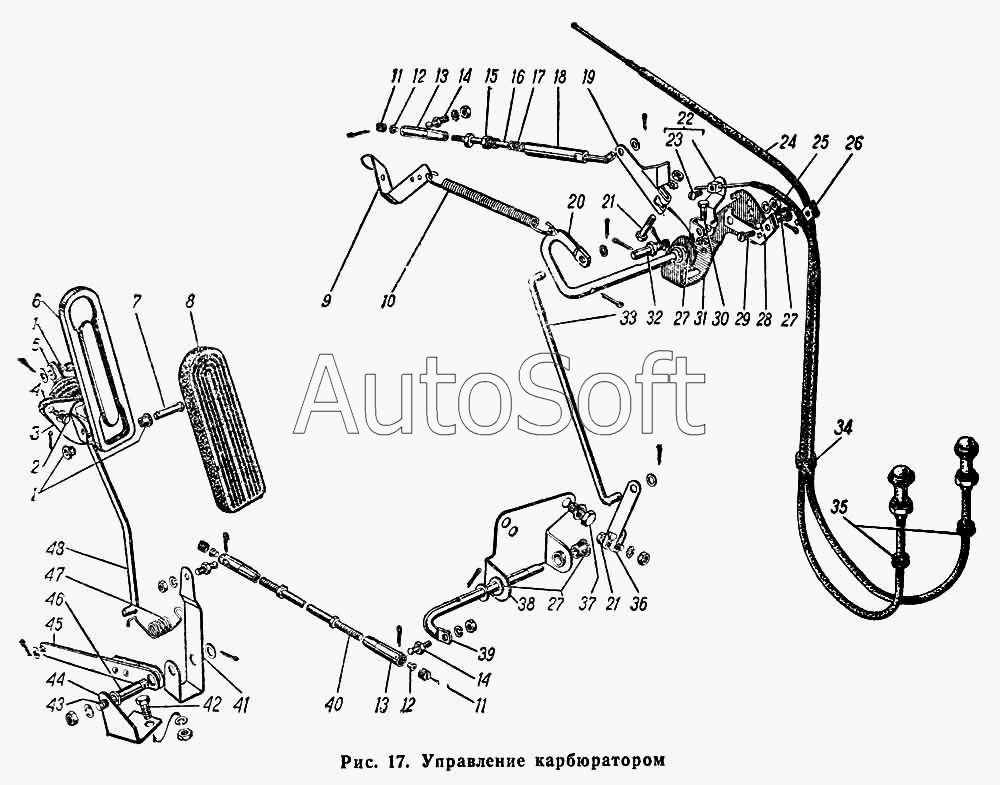

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Управление карбюратором
14
24
23
22
21
21
20
19
18
17
16
15
14
25
13
13
12
12
11
11
10
9
8
7
6
37
48
47
46
45
44
43
42
41
40
39
38
5
36
35
34
33
32
31
30
29
28
27
27
27
26
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1108069 | 1***9 | Кронштейн оболочки тяги ручного управления акселератором в сборе | |
| 21-1712155 | 2***5 | Наконечник шарнирный в сборе | |
| 21-1712155 | 2***5 | Наконечник шарнирный в сборе | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250612-П8 | 2***8 | Гайка М10 | |
| 250615-П8 | 2***8 | Гайка М12х1,25 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252157-П2 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 252177-П29 | 2***9 | Шайба 2-12 ОСТ 37.001.145-75 | |
| 252234-П29 | 2***9 | Шайба 2-6 ОСТ 37.001.146-75 | |
| 252234-П8 | 2***8 | Шайба 6 пружинная | |
| 258003-П | 2***П | Шплинт 1,5х20 | |
| 258003-П | 2***П | Шплинт 1,5х20 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258039-П29 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 293324-П29 | 2***9 | Шайба 11 | |
| 293324-П29 | 2***9 | Шайба 11 | |
| 52-1108009 | 5***9 | Педаль акселератора с накладкой, чехлом и втулкой в сборе | |
| 52-1108010 | 5***0 | Педаль управления дроссельной заслонкой в сборе | |
| 53-1108050 | 5***0 | Тяга рычага дроссельной заслонки в сборе | |
| 53-1108102 | 5***2 | Тяга воздушной заслонки с ручкой в сборе | |
| 66-1108029 | 6***9 | Валик управления дроссельной заслонкой с кронштейном и рычагами в сборе | |
| 66-1108077 | 6***7 | Тяга рычагов управления дроссельной заслонкой в сборе | |
| 66-1108127 | 6***7 | Тяга ручного управления дроссельной заслонкой с ручкой в сборе | |
| 66-1108145 | 6***5 | Рычаг тяги педали в сборе | |
| 66-1108166 | 6***6 | Валик управления дроссельной заслонкой нижний с кронштейном и рычагом в сборе | |
| 1 | 5***8 | Втулка тяги педали акселератора | |
| 1 | 5***8 | Втулка тяги педали акселератора | |
| 2 | 2***8 | Болт М6-6gх12 | |
| 3 | 5***2 | Кронштейн педали в сборе | |
| 4 | 5***2 | Чехол защитный рычага педали | |
| 5 | 5***9 | Втулка рычага педали акселератора | |
| 6 | 5***1 | Педаль акселератора с рычагом в сборе | |
| 7 | 2***8 | Палец 6х32 педали | |
| 8 | 5***8 | Накладка педали акселератора | |
| 9 | 1***8 | Кронштейн пружины акселератора | |
| 10 | 5***5 | Пружина акселератора | |
| 11 | 2***Б | Пробка наконечника | |
| 11 | 2***Б | Пробка наконечника | |
| 12 | 7***2 | Сухарь наконечника | |
| 12 | 7***2 | Сухарь наконечника | |
| 13 | 2***5 | Наконечник шарнирный в сборе | |
| 13 | 2***6 | Наконечник тяги привода силового регулятора коробки передач | |
| 14 | 2***А | Палец шаровой наконечника | |
| 14 | 2***А | Палец шаровой наконечника | |
| 15 | 5***3 | Гайка | |
| 16 | 5***4 | Тяга рычага дроссельной заслонки | |
| 17 | 5***2 | Пружина тяги рычага дроссельной заслонки | |
| 18 | 5***8 | Тяга рычага валика акселератора в сборе | |
| 19 | 6***5 | Рычаг валика | |
| 20 | 6***1 | Валик акселератора | |
| 21 | 2***8 | Болт М6-6gх25 | |
| 22 | 1***2 | Рычаг тяги ручного управления акселератором в сборе | |
| 23 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 24 | 5***0 | Тяга воздушной заслонки в сборе | |
| 25 | 6***0 | Тяга ручного управления дроссельной заслонки в сборе | |
| 26 | 5***1 | Зажим | |
| 27 | 2***Б | Втулка валика акселератора | |
| 28 | 1***0 | Кронштейн оболочки тяги ручного управления акселератором | |
| 29 | 2***8 | Винт М5-6gх12 | |
| 30 | 2***8 | Болт М6х1х14 | |
| 31 | 6***9 | Кронштейн валика | |
| 32 | 6***4 | Шпилька | |
| 33 | 6***7 | Тяга рычага нижнего валика | |
| 34 | 6***0 | Втулка тяг ручного управления | |
| 35 | А***3 | Втулка | |
| 36 | 6***2 | Рычаг нижнего валика правый | |
| 37 | 2***8 | Болт М12х20 | |
| 38 | 6***2 | Кронштейн нижнего валика | |
| 39 | 6***7 | Валик управления дроссельной заслонкой нижний | |
| 40 | 6***8 | Тяга рычагов управления дроссельной заслонкой | |
| 41 | 6***6 | Рычаг тяги управления дроссельной заслонкой | |
| 42 | 2***8 | Болт М8-6gх18 | |
| 43 | 6***7 | Палец рычагов | |
| 44 | 6***9 | Кронштейн рычага тяги педали | |
| 45 | 6***6 | Рычаг тяги педали с пластинами в сборе | |
| 46 | 6***1 | Втулка рычагов | |
| 47 | 6***2 | Пружина рычагов | |
| 48 | 6***5 | Тяга педали в сборе |
