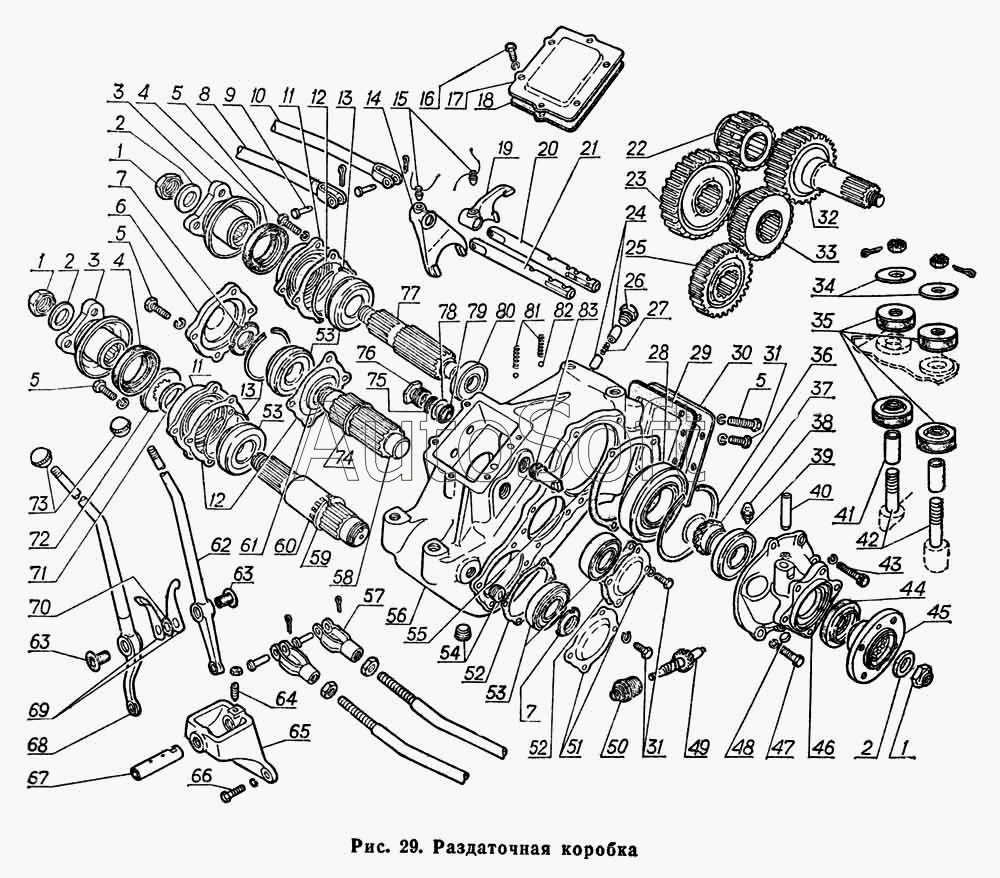

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Раздаточная коробка
1
1
1
2
2
2
3
3
4
4
4
5
5
5
5
6
7
7
8
9
10
11
11
12
12
12
13
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
45
46
47
48
49
50
51
51
52
52
53
53
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250559-П8 | 2***8 | Гайка М14х1,5 | |
| 250602-П29 | 2***9 | Гайка М8 | |
| 250871-П8 | 2***8 | Гайка М16х1,5 шпильки подвески | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 258025-П29 | 2***9 | Шплинт 2,5х20 ОСТ 37.001.171-93 | |
| 258041-П29 | 2***9 | Шплинт 3,2х32 | |
| 258253-П | 2***П | Шплинт 1,2х175 ОСТ 37.001.172-92 | |
| 63-1802065-Г | 6***Г | Крышка подшипника вторичного вала раздаточной коробки в сборе | |
| 66-01-1803003 | 6***3 | Рычаг включения заднего моста с втулкой (для запасных частей-комплект) | |
| 66-01-1803004 | 6***4 | Рычаг включения переднего моста с втулкой (для запасных частей-комплект) | |
| 66-01-1803005 | 6***5 | Механизм управления раздаточной коробкой (для запасных частей-комплект) | |
| 66-1800010 | 6***0 | Коробка раздаточная с центральным тормозом в сборе | |
| 66-1800013-А | 6***А | Коробка раздаточная в сборе | |
| 66-1802027-Б | 6***Б | Крышка переднего подшипника вала привода к переднему мосту в сборе | |
| 66-1802027-Б | 6***Б | Крышка переднего подшипника вала привода к переднему мосту в сборе | |
| 66-1803008-01 | 6***1 | Кронштейн рычагов переключения с рычагами в сборе | |
| 66-1803025 | 6***5 | Ось рычагов управления раздаточной коробкой (для запасных частей) | |
| 66-1803051 | 6***1 | Тяга в сборе | |
| 66-1803052-А | 6***А | Тяга в сборе | |
| ВК-66-1802049 | В***9 | Картер раздаточной коробки со штоками в сборе (для запасных частей) | |
| ВК-66-1802080 | В***0 | Вал промежуточный с кольцом упорным (для запасных частей) | |
| 1 | 5***7 | Гайка М22х1,5 | |
| 1 | 5***7 | Гайка М22х1,5 | |
| 1 | 5***7 | Гайка М22х1,5 | |
| 2 | 5***2 | Шайба фланца | |
| 3 | 6***7 | Муфта в сборе | |
| 3 | 6***3 | Муфта фланца первичного вала (поз. 77) раздаточной коробки в сборе | |
| 4 | 5***А | Манжета в сборе | |
| 4 | 5***А | Манжета в сборе | |
| 4 | 5***А | Манжета в сборе | |
| 5 | 2***8 | Болт М10х25 | |
| 5 | 2***8 | Болт М10х25 | |
| 5 | 2***8 | Болт М10х25 | |
| 5 | 2***8 | Болт М10х25 | |
| 6 | 6***5 | Крышка крепления переднего подшипника промежуточного вала | |
| 7 | 5***9 | Гайка стопорная | |
| 8 | 6***А | Стержень в сборе | |
| 9 | 2***9 | Палец 10х28 ОСТ 37.001.163-97 | |
| 10 | 6***2 | Стержень тяги включения понижающей передачи в сборе | |
| 11 | 6***Б | Крышка переднего шарикового подшипника вала привода к переднему мосту | |
| 11 | 6***Б | Крышка переднего шарикового подшипника вала привода к переднему мосту | |
| 12 | 6***9 | Прокладка крышки подшипника вала привода к переднему мосту | |
| 12 | 6***9 | Прокладка крышки подшипника вала привода к переднему мосту | |
| 12 | 6***9 | Прокладка крышки подшипника вала привода к переднему мосту | |
| 13 | 2***4 | Кольцо стопорное подшипника | |
| 13 | 2***4 | Кольцо стопорное подшипника | |
| 13 | 2***4 | Кольцо стопорное подшипника | |
| 14 | 6***1 | Вилка включения переднего моста | |
| 15 | 2***П | Винт М10х1 | |
| 16 | 2***8 | Болт М8х1,25х12 | |
| 17 | 6***6 | Крышка верхнего люка картера | |
| 18 | 6***7 | Прокладка крышки верхнего люка картера | |
| 19 | 6***1 | Вилка включения заднего моста и понижающей передачи | |
| 20 | 6***Б | Шток вилки включения заднего моста и понижающей передачи | |
| 20 | 6***Б | Шток вилки включения заднего моста и понижающей передачи | |
| 21 | 6***Б | Шток вилки включения переднего моста | |
| 22 | 6***0 | Шестерня включения заднего моста и понижающей передачи раздаточной коробки скользящая | |
| 23 | 6***Б | Шестерня понижающей передачи | |
| 24 | 6***5 | Ползун стопорный штоков переключения | |
| 25 | 6***Б | Шестерня вала привода к переднему мосту | |
| 26 | 3***П | Пробка К1/4" | |
| 27 | М***4 | Пружина стопорных ползунов механизма переключения передач | |
| 28 | 6***0 | Подшипник вторичного вала 50309 | |
| 29 | 6***9 | Прокладка крышки бокового люка картера | |
| 30 | 6***8 | Крышка бокового люка картера | |
| 31 | 2***8 | Болт М10-6gх16 | |
| 31 | 2***8 | Болт М10-6gх16 | |
| 31 | 2***8 | Болт М10-6gх16 | |
| 32 | 6***Г | Вал вторичный раздаточной коробки | |
| 33 | 6***Б | Шестерня промежуточного вала | |
| 34 | 2***8 | Шайба 17 | |
| 35 | 6***0 | Подушка подвески раздаточной коробки в сборе | |
| 36 | 6***2 | Кольцо стопорное подшипника вторичного вала | |
| 37 | 6***3 | Шестерня привода спидометра ведущая | |
| 38 | 2***П | Сапун в сборе | |
| 39 | А***5 | Подшипник вторичного вала задний 208 | |
| 40 | 5***5 | Палец рычага привода центрального тормоза | |
| 41 | 6***0 | Втулка распорная подушки подвески раздаточной коробки | |
| 42 | 2***8 | Шпилька М16х1,5х68 подвески | |
| 43 | 2***8 | Болт М10-6gх30 | |
| 45 | 6***Г | Фланец вторичного вала | |
| 46 | 6***Г | Крышка подшипника вторичного вала | |
| 47 | 2***8 | Болт М10-4hх32 | |
| 48 | 2***П | Заглушка 16 ОСТ 37.001.173-82 | |
| 49 | 6***4 | Шестерня привода спидометра ведомая | |
| 50 | 6***0 | Штуцер гибкого вала привода к спидометру | |
| 51 | 6***4 | Крышка заднего подшипника вала привода к переднему мосту | |
| 51 | 6***4 | Крышка заднего подшипника вала привода к переднему мосту | |
| 52 | 6***9 | Прокладка крышки заднего подшипника | |
| 52 | 6***9 | Прокладка крышки заднего подшипника | |
| 53 | 5***2 | Подшипник 50307К2 | |
| 53 | 5***2 | Подшипник 50307К2 | |
| 53 | 5***2 | Подшипник 50307К2 | |
| 54 | А***7 | Пробка КГ1/2" | |
| 55 | 0***7 | Прокладка крышки подшипника вторичного вала | |
| 56 | 6***Г | Картер раздаточной коробки | |
| 57 | 6***А | Вилка тяги включения переднего моста и понижающей передачи | |
| 58 | 6***0 | Вал промежуточный раздаточной коробки | |
| 59 | 2***6 | Кольцо упорное | |
| 60 | 6***Б | Вал привода переднего моста | |
| 61 | 6***9 | Шайба шестерни понижающей передачи | |
| 62 | 6***5 | Рычаг включения заднего моста и понижающей передачи | |
| 63 | 6***6 | Втулка рычагов раздаточной коробки | |
| 64 | 2***9 | Винт М8х18 крепления оси рычагов | |
| 65 | 6***1 | Кронштейн рычагов переключения | |
| 66 | 2***9 | Болт М12-6gх30 ОСТ 37.001.123-96 | |
| 67 | 6***5 | Ось рычагов управления раздаточной коробкой | |
| 68 | 6***0 | Рычаг включения переднего моста | |
| 69 | 6***4 | Пружина отжимная рычагов управления | |
| 70 | 6***7 | Шайба рычагов | |
| 71 | А***1 | Шайба | |
| 72 | 6***В | Кольцо маслоотгонное | |
| 73 | 6***3 | Рукоятка в сборе | |
| 74 | А***5 | Кольцо упорное подшипника ведущего вала | |
| 75 | 6***3 | Кольцо уплотнительное сальника штоков | |
| 76 | 6***2 | Гайка сальника штоков | |
| 77 | 6***5 | Вал первичный раздаточной коробки | |
| 78 | 2***П | Шайба 16,5 | |
| 79 | 6***0 | Сальник штоков | |
| 80 | 1***М | Подшипник направляющего конца первичного вала | |
| 81 | А***4 | Пружина стопорного шарика механизма переключения передач | |
| 82 | Б***П | Шарик фиксирующий штоков переключения раздаточной коробки (263014-П) ГОСТ 3722-60 | |
| 83 | 4***8 | Колпак штоков раздаточной коробки |
