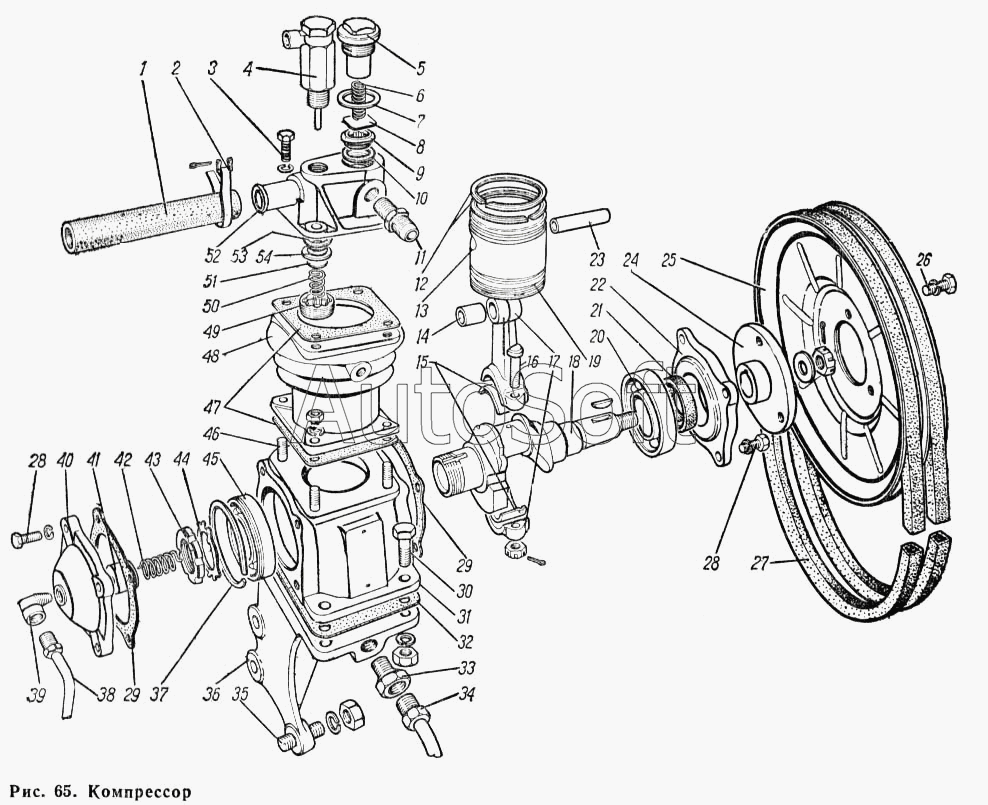

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Компрессор
23
33
32
31
30
29
29
28
28
27
26
25
24
34
22
21
20
19
18
17
16
15
14
13
44
54
53
52
51
50
49
48
47
46
45
12
43
42
41
40
39
38
37
36
35
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509092-Р1 | 1***1 | Вкладыш шатуна компрессора, уменьшенный на 0,3 мм по диаметру (для запасных частей) | |
| 130-3509092-Р2 | 1***2 | Вкладыш шатуна компрессора, уменьшенный на 0,6 мм по диаметру (для запасных частей) | |
| 130-3509150-А2 | 1***2 | Поршень и шатун компрессора в сборе | |
| 130-3509160-А2-Р1 | 1***1 | Поршень компрессора, увеличенный на 0,4 мм (для запасных частей) | |
| 130-3509160-А2-Р2 | 1***2 | Поршень компрессора, увеличенный на 0,8 мм (для запасных частей) | |
| 130-3509164-Р1 | 1***1 | Кольцо поршня компрессионное, увеличенное на 0,4 мм (для запасных частей) | |
| 130-3509164-Р2 | 1***2 | Кольцо поршня компрессионное, увеличенное на 0,8 мм (для запасных частей) | |
| 130-3509166-Р1 | 1***1 | Кольцо поршня маслосъемное. Ремонтный размер, увеличенный на 0,4 мм (покупная деталь) | |
| 130-3509166-Р2 | 1***2 | Кольцо поршня маслосъемное. Ремонтный размер, увеличенный на 0,8мм (покупная деталь) | |
| 250507-П8 | 2***8 | Гайка М12х1,25 | |
| 250511-П8 | 2***8 | Гайка М8х1 | |
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 250978-П8 | 2***8 | Гайка М14х1,5 | |
| 252016-П8 | 2***8 | Шайба 14 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252157-П2 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 258013-П | 2***П | Шплинт 2х15 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 297575-П8 | 2***8 | Шплинт хомутика | |
| 297580-П8 | 2***8 | Пряжка хомута | |
| 298458-П8 | 2***8 | Штуцер 1/4"-18 прямой | |
| 303032-П | 3***П | Гайка М8х1-6Н | |
| 418251-П | 4***П | Шпонка 5Х7,5 | |
| 66-02-4201008-10 | 6***0 | Компрессор со штуцерами и шкивами в сборе | |
| 66-02-4201010-10 | 6***0 | Компрессор в сборе | |
| 66-4201050-Б | 6***Б | Головка цилиндра в сборе | |
| 66-4201070 | 6***0 | Крышка передняя картера компрессора с сальником в сборе | |
| ВК-66-02-4201190 | В***0 | Детали компрессора (для запасных частей) | |
| ВК-66-04-4201068 | В***8 | Ремень привода компрессора | |
| 1 | 6***7 | Шланг подвода воздуха к компрессору | |
| 2 | 2***8 | Лента стяжная хомута | |
| 3 | 2***8 | Болт М8х1,25х25 | |
| 4 | 6***Б | Цилиндр разгрузочный всасывающего клапана компрессора в сборе | |
| 5 | 1***4 | Пробка нагнетательного клапана | |
| 6 | 1***8 | Пружина нагнетательного клапана | |
| 7 | 1***5 | Прокладка пробки нагнетательного клапана | |
| 8 | 1***0 | Клапан нагнетательный | |
| 9 | 1***А | Седло нагнетательного клапана | |
| 10 | 1***5 | Прокладка седла нагнетательного клапана | |
| 11 | 4***8 | Штуцер прямой | |
| 12 | 1***4 | Кольцо компрессионное поршня | |
| 13 | 1***2 | Поршень компрессора | |
| 14 | 1***4 | Втулка верхней головки шатуна | |
| 15 | 1***2 | Вкладыш шатуна | |
| 16 | 1***0 | Болт (покупная деталь) | |
| 17 | 1***А | Шатун компрессора с крышкой в сборе | |
| 18 | 6***6 | Вал коленчатый компрессора | |
| 19 | 1***6 | Кольцо поршня маслосъемное (покупная деталь) | |
| 20 | 2***9 | Подшипник | |
| 21 | 2***Б | Сальник коленчатого вала в сборе | |
| 22 | 6***2 | Крышка передняя картера компрессора | |
| 23 | 1***2 | Палец поршневой компрессора с заглушкой в сборе | |
| 24 | 6***9 | Ступица шкива компрессора | |
| 25 | 6***3 | Шкив компрессора | |
| 26 | 2***8 | Болт М8-6gх16 | |
| 27 | В***8 | Ремень привода компрессора | |
| 28 | 2***8 | Болт М8-6gх22 | |
| 29 | 1***3 | Прокладка передней и задней крышек | |
| 30 | 2***8 | Болт М10-6gх35 | |
| 31 | 6***Г | Картер компрессора | |
| 32 | 6***Б | Прокладка кронштейна-крышки компрессора | |
| 33 | 2***8 | Штуцер К 3/8 трубки | |
| 34 | 6***4 | Трубка отвода масла от компрессора в сборе | |
| 35 | 2***2 | Шпилька М12х1,25-4hх32 | |
| 36 | 6***0 | Кронштейн-крышка картера компрессора | |
| 37 | 1***6 | Кольцо стопорное подшипника | |
| 38 | 6***Б | Трубка подвода масла к компрессору в сборе | |
| 39 | 4***3 | Штуцер | |
| 40 | 1***Б | Крышка задняя картера компрессора | |
| 41 | 1***4 | Уплотнитель задней крышки | |
| 42 | 1***3 | Пружина уплотнителя | |
| 43 | 1***1 | Гайка упорная | |
| 44 | 1***7 | Шайба упорной гайки замочная | |
| 45 | 5***7 | Подшипник ГОСТ 520-89 | |
| 46 | 2***2 | Шпилька М8х20 крепления цилиндра | |
| 47 | 6***9 | Прокладка головки компрессора | |
| 48 | 6***Б | Цилиндр компрессора | |
| 49 | 6***0 | Корпус впускного клапана | |
| 50 | 5***6 | Пружина | |
| 51 | 1***6 | Клапан впускной компрессора | |
| 52 | 6***Б | Головка цилиндра | |
| 53 | 6***2 | Прокладка уплотнительная седла | |
| 54 | 6***6 | Седло впускного клапана |
