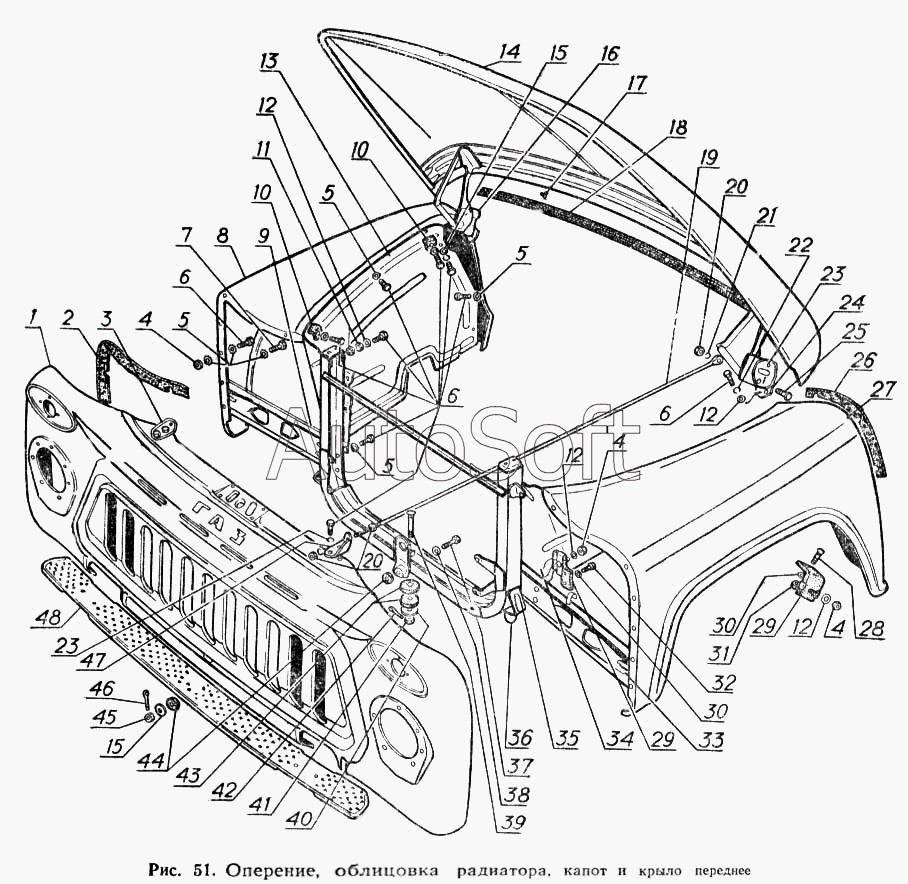

Каталог запасных частей к технике: ГАЗ-52-02. Оперение, облицовка радиатора, капот и крыло переднее
23
31
30
30
29
29
28
27
26
25
24
32
23
22
21
20
20
19
18
40
48
47
46
45
44
43
42
41
17
39
38
37
36
35
34
33
3
6
6
6
5
5
5
5
4
4
4
6
2
1
6
6
6
7
8
9
10
10
11
12
12
12
12
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-01-8401110-10 | 5***0 | Облицовка радиатора в сборе (для запасных частей) | |
| 52-8401118-01 | 5***1 | Панель облицовки радиатора верхняя в сборе (для запасных частей) | |
| 52-8402010 | 5***0 | Капот в сборе (комплект) | |
| 52-8402012-10 | 5***0 | Капот в сборе | |
| 52-8403012-10 | 5***0 | Крыло переднее правое в сборе | |
| 52-8403013-10 | 5***0 | Крыло переднее левое в сборе | |
| 1 | 5***0 | Облицовка радиатора в сборе | |
| 2 | 5***4 | Прокладка передняя | |
| 3 | 5***2 | Кронштейн облицовки радиатора боковой правый | |
| 4 | 2***8 | Гайка М8х1,25 | |
| 4 | 2***8 | Гайка М8х1,25 | |
| 5 | 2***9 | Шайба 8,2 | |
| 5 | 2***9 | Шайба 8,2 | |
| 5 | 2***9 | Шайба 8,2 | |
| 6 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 6 | 2***8 | Болт М8х1,25х20 | |
| 6 | 2***8 | Болт М8х1,25х20 | |
| 6 | 2***8 | Болт М8х1,25х20 | |
| 6 | 2***8 | Болт М8х1,25х20 | |
| 6 | 2***8 | Болт М8х1,25х20 | |
| 6 | 2***8 | Болт М8х1,25х20 | |
| 7 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 8 | 5***2 | Крыло переднее правое в сборе | |
| 9 | 5***2 | Распорка облицовки радиатора правая в сборе | |
| 10 | 5***2 | Опора капота боковая в сборе | |
| 11 | А***2 | Прокладка | |
| 12 | 2***8 | Шайба 8 плоская | |
| 12 | 2***8 | Шайба 8 плоская | |
| 12 | 2***8 | Шайба 8,4 | |
| 13 | 5***Б | Брызговик переднего крыла правый | |
| 14 | 5***2 | Капот в сборе | |
| 15 | 2***9 | Шайба 9 | |
| 16 | 5***0 | Угольник брызговика переднего крыла задний правый в сборе | |
| 17 | 2***2 | Пистон | |
| 18 | 5***1 | Уплотнитель капота задний | |
| 19 | 5***4 | Растяжка рамки радиатора в сборе | |
| 20 | 2***8 | Гайка М10-6Н | |
| 20 | 2***8 | Гайка М10-6Н | |
| 21 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 22 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 23 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 23 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 24 | 5***1 | Угольник брызговика переднего крыла задний левый в сборе | |
| 25 | 2***8 | Болт М10х25 | |
| 26 | 5***2 | Прокладка переднего крыла на кабине | |
| 27 | 5***3 | Крыло переднее левое в сборе | |
| 28 | 2***8 | Болт М6х20 | |
| 29 | 5***А | Держатель брызговика переднего крыла в сборе | |
| 30 | 2***8 | Шайба 6 | |
| 31 | 2***8 | Гайка М6-6Н | |
| 32 | 2***8 | Болт М6-6gх20 | |
| 33 | 5***2 | Распорка облицовки радиатора левая в сборе | |
| 34 | 5***Б | Брызговик переднего крыла левый | |
| 35 | 5***Г | Рамка радиатора в сборе | |
| 36 | 2***4 | Упор рамки радиатора | |
| 37 | 2***8 | Болт М8х1х35 | |
| 38 | 2***8 | Шайба 8 | |
| 39 | 2***8 | Болт М12х1,25х50 | |
| 40 | 2***9 | Шайба 12,5 | |
| 41 | 2***8 | Гайка 1М12х1,26 | |
| 42 | 2***П | Шплинт 3х30 | |
| 43 | 5***0 | Прокладка подвески рамки радиатора | |
| 44 | 7***8 | Буфер облицовки радиатора | |
| 45 | 2***8 | Гайка М8х1 | |
| 46 | 2***П | Шплинт 2х25 | |
| 47 | 5***3 | Кронштейн облицовки радиатора боковой левый | |
| 48 | 5***2 | Брызговик облицовки радиатора |
