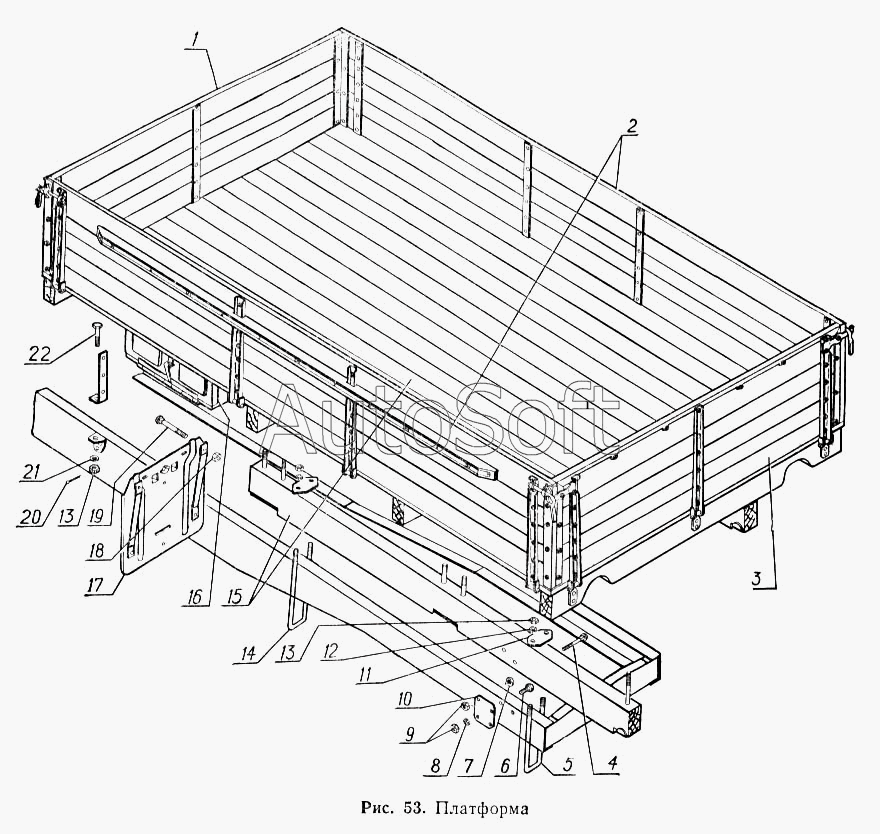

Каталог запасных частей к технике: ГАЗ-52-02. Платформа
10
22
21
20
19
18
17
16
15
15
14
13
13
12
11
9
9
9
8
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-01-8400010 | 5***0 | Оперение в сборе | |
| 92-8500010 | 9***0 | Платформа с бортами в сборе | |
| 1 | 9***2 | Борт передний в сборе | |
| 2 | 9***1 | Борт боковой в сборе | |
| 3 | 9***1 | Борт задний в сборе | |
| 4 | 2***4 | Болт М10х90 | |
| 5 | 2***9 | Шайба 8,2 | |
| 5 | 9***0 | Стремянка задняя | |
| 6 | 2***8 | Болт М8х1,25х20 | |
| 6 | 2***4 | Болт М10х35 | |
| 7 | 9***А | Шайба специальная | |
| 8 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 9 | 2***2 | Гайка М10-6Н | |
| 9 | 2***2 | Гайка М10-6Н | |
| 9 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 10 | 5***А | Кронштейн платформы задний | |
| 11 | 5***2 | Накладка стремянки | |
| 12 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 13 | 2***2 | Гайка М12х1,25-6Н | |
| 13 | 2***2 | Гайка М12х1,25-6Н | |
| 14 | 5***4 | Стремянка задняя | |
| 15 | 2***9 | Шайба 9 | |
| 15 | 9***2 | Основание платформы в сборе | |
| 16 | 5***0 | Ящик инструментальный в сборе | |
| 17 | 9***9 | Брызговик заднего колеса передний в сборе | |
| 18 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 19 | 2***4 | Болт М8х80 крепления брызговика к брусу | |
| 20 | 2***2 | Шплинт 2,7х25 | |
| 21 | 2***2 | Шайба 12 | |
| 22 | 2***4 | Болт М12х1,25х45 |
