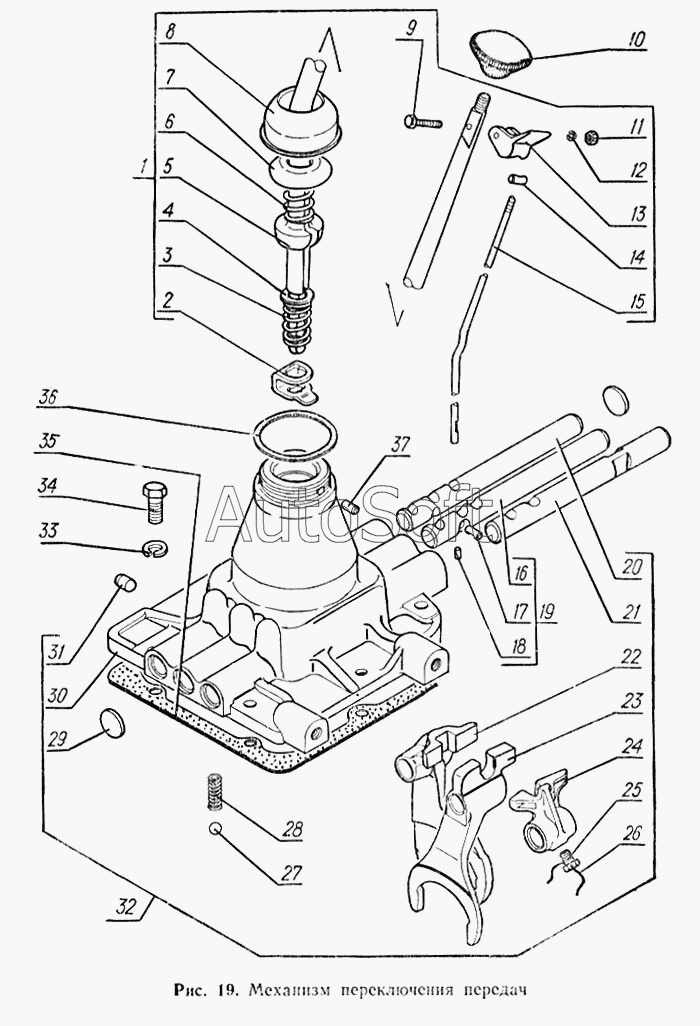

Каталог запасных частей к технике: ГАЗ-52-02. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
33
33
33
34
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Рычаг переключения передач в сборе | |
| 2 | А***8 | Предохранитель рычага переключения передач | |
| 3 | А***9 | Пружина предохранителя рычага | |
| 4 | А***6 | Шайба пружины предохранителя рычага | |
| 5 | 5***0 | Рычаг переключения передач | |
| 6 | А***7 | Пружина рычага | |
| 7 | А***8 | Седло пружины рычага переключения передач | |
| 8 | 1***0 | Колпак колонки рычага переключения передач | |
| 9 | 2***8 | Болт М5х22 | |
| 10 | 5***8 | Рукоятка в сборе | |
| 11 | 2***8 | Гайка М5х0,8 | |
| 12 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 13 | 5***2 | Собачка предохранительная рычага переключения передач | |
| 14 | 6***3 | Цапфа тяги | |
| 15 | 5***2 | Тяга предохранителя рычага переключения передач | |
| 16 | 5***А | Шток переключения третьей и четвертой передач | |
| 17 | А***В | Стопорный палец штока переключения третьей и четвертой передач | |
| 18 | 5***7 | Штифт стопорного пальца | |
| 19 | 5***А | Шток переключения третьей и четвертой передач в сборе | |
| 20 | 5***0 | Шток переключения первой и второй передач | |
| 21 | 5***2 | Шток переключения заднего хода | |
| 22 | А***1 | Вилка переключения первой и второй передач | |
| 23 | 5***7 | Вилка переключения третьей и четвертой передач | |
| 24 | 5***4 | Головка переводная штока переключения заднего хода | |
| 25 | 2***П | Винт М10х1-6hх17,5 | |
| 26 | 2***П | Шплинт-проволока 1,2х125 | |
| 27 | 2***П | Шарик стопорный механизма переключения передач БVI 9,525 мм П ГОСТ 3722-60 | |
| 28 | А***4 | Пружина стопорного шарика механизма переключения передач | |
| 29 | 2***П | Заглушка 20 | |
| 30 | 5***А | Верхняя крышка | |
| 31 | 1***7 | Прокладка колпака | |
| 31 | А***В | Плунжер стопорный | |
| 33 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 33 | 5***Z | Верхняя крышка в сборе | |
| 33 | 5***6 | Прокладка | |
| 34 | 2***8 | Болт М10х25 | |
| 37 | А***В | Штифт установочный рычага переключения передач |
