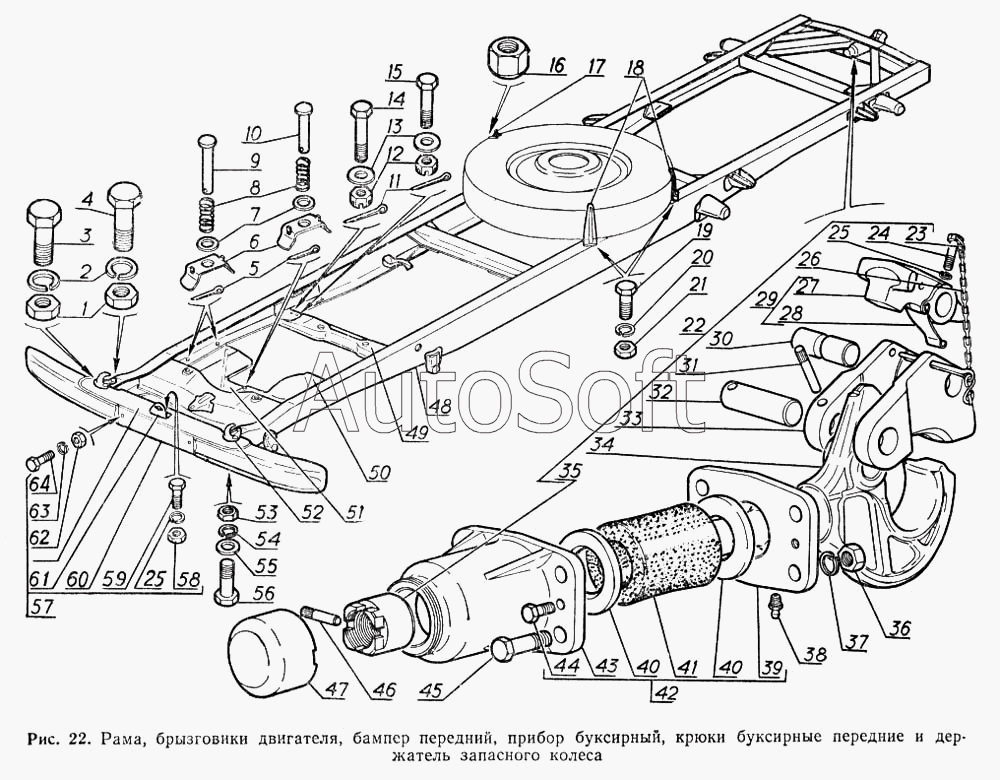

Каталог запасных частей к технике: ГАЗ-52-02. Рама, брызговики двигателя, бампер передний, прибор буксирный, крюки буксирные передние и держатель запасного колеса
39
47
46
45
44
43
42
41
40
40
48
38
37
36
35
34
33
32
56
64
63
62
61
60
59
58
57
31
55
54
53
52
51
50
49
7
15
14
13
12
11
10
9
8
16
6
5
4
3
2
1
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-3106010 | 5***0 | Шина в сборе 220-508 (7,50-20) Мод. МИ-173 | |
| 66-01-2805010 | 6***0 | Комплект буксирного прибора | |
| 1 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 2 | 2***2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 3 | 2***9 | Болт М16х1,5-6gх50 ОСТ 37.001.123-96 | |
| 4 | 2***9 | Болт М16х1,5х55 | |
| 5 | 2***9 | Шплинт 2,5х12 ОСТ 37.001.171-93 | |
| 6 | 5***4 | Скоба крепления брызговика двигателя | |
| 7 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 8 | 5***3 | Пружина | |
| 9 | 2***9 | Палец 6х28 | |
| 10 | 2***9 | Палец 6х22 | |
| 11 | 2***9 | Шплинт 2,5х20 ОСТ 37.001.171-93 | |
| 12 | 2***9 | Гайка М10х1-6Н | |
| 13 | 2***9 | Шайба 10 | |
| 14 | 2***9 | Болт М10 х1х 32 | |
| 15 | 2***9 | Болт М10х1х25 | |
| 16 | 2***9 | Гайка Б М20х1,5-6Н ОСТ 37.001.195-97 | |
| 17 | 5***1 | Скоба прижимная держателя запасного колеса | |
| 18 | 5***Б | Кронштейн упорный держателя запасного колеса | |
| 19 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 20 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 21 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 22 | 5***2 | Крюк буксирный в сборе | |
| 23 | 5***0 | Кольцо крепления цепи шплинта защелки буксирного крюка | |
| 24 | 2***9 | Болт М8х1-6gх30 ОСТ 37.001.123-96 | |
| 25 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 25 | 2***9 | Шайба 8Т | |
| 26 | 5***2 | Цепь тягового крюка в сборе | |
| 27 | 5***А | Собачка защелки буксирного крюка | |
| 28 | 5***9 | Пружина собачки буксирного крюка | |
| 29 | 5***А | Собачка защелки в сборе | |
| 30 | 5***0 | Ось собачки буксирного крюка | |
| 31 | 2***8 | Штифт 8х50 | |
| 32 | 5***1 | Палец защелки | |
| 33 | 5***6 | Защелка буксирного крюка | |
| 34 | 5***4 | Крюк буксирный | |
| 35 | 5***А | Гайка упорная | |
| 36 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 37 | 2***9 | Шайба 14 | |
| 38 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 39 | 5***А | Кронштейн корпуса | |
| 40 | 5***6 | Шайба амортизатора | |
| 41 | 5***5 | Буфер резиновый буксирного прибора | |
| 42 | 5***1 | Устройство буферное в сборе | |
| 43 | 5***1 | Корпус буксирного прибора | |
| 44 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 45 | 2***9 | Болт М14х1,5х55 | |
| 46 | 2***2 | Штифт 8Х40 | |
| 47 | 5***0 | Колпак корпуса буксирного прибора | |
| 48 | 5***0 | Рама в сборе | |
| 49 | 5***Б | Поперечина № 2 рамы | |
| 50 | 5***5 | Брызговик двигателя левый | |
| 51 | 5***4 | Брызговик двигателя правый | |
| 52 | 5***1 | Крюк буксирный | |
| 53 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 54 | 2***9 | Шайба 12 | |
| 55 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 56 | 2***9 | Болт М12-6gх30 ОСТ 37.001.123-96 | |
| 57 | 5***0 | Бампер в сборе | |
| 58 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 59 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 60 | 5***5 | Бампер передний | |
| 61 | 5***0 | Кронштейн заводной рукоятки | |
| 62 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 63 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 64 | 2***4 | Болт М6х12 |
