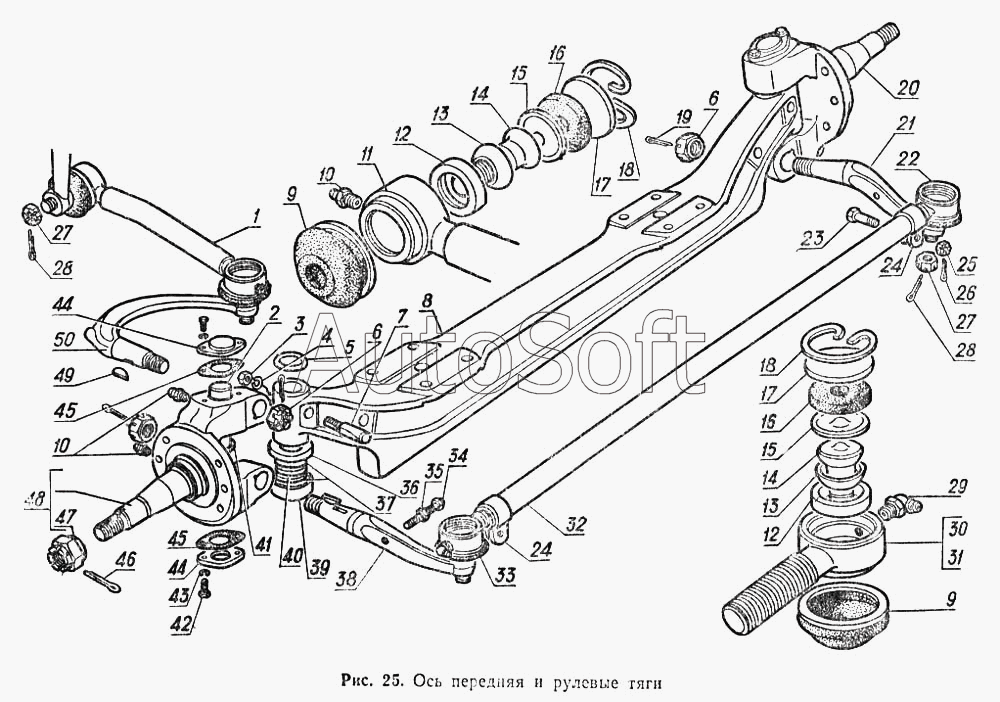

Каталог запасных частей к технике: ГАЗ-52-02. Ось передняя и рулевые тяги
27
34
33
32
31
30
29
28
28
27
35
26
25
24
24
23
22
21
20
43
50
49
49
48
47
46
45
45
44
44
19
42
41
40
39
38
37
36
2
9
8
7
6
6
5
4
3
9
1
14
19
18
18
17
17
16
16
15
15
14
13
13
12
12
11
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-3001030 | 5***0 | Рычаг рулевой трапеции правый | |
| 53-3001031 | 5***1 | Рычаг рулевой трапеции левый | |
| 53-3001035 | 5***5 | Рычаг поворотного кулака | |
| 53А-3000015 | 5***5 | Ось передняя в сборе | |
| 53А-3003052 | 5***2 | Тяга поперечная рулевая с наконечниками в сборе | |
| ВК-53А-3000101 | В***1 | Комплект для ремонта передней оси (для запасных частей) | |
| ВК-53А-3003008 | В***8 | Комплект для ремонта рулевых тяг (для запасных частей) | |
| 1 | 5***1 | Тяга продольная рулевая в сборе | |
| 2 | 5***9 | Шкворень поворотного кулака | |
| 3 | 2***9 | Гайка М12х1,25-6Н | |
| 4 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 5 | 5***2 | Шайба регулировочная | |
| 6 | 2***8 | Гайка М22х1,5 | |
| 6 | 2***8 | Гайка М22х1,5 | |
| 7 | 5***2 | Штифт стопорный шкворня поворотного кулака | |
| 8 | 5***0 | Балка передней оси | |
| 9 | 5***2 | Уплотнитель наконечника рулевой тяги с обоймой в сборе | |
| 9 | 5***2 | Уплотнитель наконечника рулевой тяги с обоймой в сборе | |
| 10 | 2***8 | Пресс-масленка К 1/8" | |
| 10 | 2***8 | Пресс-масленка К 1/8" | |
| 11 | 5***4 | Тяга продольная рулевая | |
| 12 | 5***7 | Вкладыш наконечника рулевой тяги | |
| 12 | 5***7 | Вкладыш наконечника рулевой тяги | |
| 13 | 5***6 | Сухарь пальца | |
| 13 | 5***6 | Сухарь пальца | |
| 14 | 5***А | Палец наконечника поперечной рулевой тяги | |
| 14 | 5***А | Палец наконечника поперечной рулевой тяги | |
| 15 | 5***0 | Пята опорная пальца | |
| 16 | 5***1 | Буфер опорной пяты | |
| 17 | 5***2 | Крышка наконечника рулевой тяги | |
| 17 | 5***2 | Крышка наконечника рулевой тяги | |
| 18 | 5***1 | Кольцо стопорное заглушки наконечника | |
| 18 | 5***1 | Кольцо стопорное заглушки наконечника | |
| 19 | 2***8 | Шплинт 5х36 | |
| 19 | 2***8 | Шплинт 5х36 | |
| 20 | 5***2 | Кулак поворотный правый в сборе | |
| 21 | 5***0 | Рычаг рулевой трапеции правый | |
| 22 | 5***6 | Наконечник поперечной рулевой тяги правый в сборе | |
| 23 | 2***8 | Болт М10х1х38 | |
| 24 | 5***1 | Хомут стяжной | |
| 25 | 2***9 | Гайка М10х1-6Н | |
| 26 | 2***8 | Шплинт 2,5х20 | |
| 27 | 2***8 | Гайка М16х1,5 | |
| 27 | 2***8 | Гайка М16х1,5 | |
| 28 | 2***8 | Шплинт 3,6х32 | |
| 29 | 2***8 | Пресс-масленка К 1/8" | |
| 30 | 5***2 | Наконечник поперечной рулевой тяги правый | |
| 31 | 5***3 | Корпус наконечника | |
| 32 | 5***4 | Тяга поперечная рулевая | |
| 33 | 5***1 | Наконечник поперечной рулевой тяги левый в сборе | |
| 34 | 2***8 | Болт М10х1-6gх35 | |
| 35 | 2***9 | Гайка 10х1-6Н | |
| 36 | 5***1 | Кулак защитный упорного подшипника шкворня | |
| 37 | 5***9 | Шайба шкворня поворотного кулака упорная | |
| 38 | 5***1 | Рычаг рулевой трапеции левый | |
| 39 | 5***7 | Обойма подшипника шкворня | |
| 40 | 5***8 | Шайба шкворня поворотного кулака упорная средняя | |
| 41 | 5***3 | Кольцо уплотнительное | |
| 42 | 2***8 | Болт М6-6gх10 | |
| 43 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 44 | 5***А | Крышка шкворня | |
| 45 | 5***А | Прокладка крышки шкворня | |
| 46 | 2***8 | Шплинт 5х40 ОСТ 37.001.171-93 | |
| 47 | 2***8 | Гайка М24х1,5-5Н6Н | |
| 48 | 5***3 | Кулак поворотный левый в сборе | |
| 49 | 2***П | Шпонка 5х22 | |
| 49 | 2***П | Шпонка 5х22 | |
| 50 | 5***5 | Рычаг поворотного кулака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
