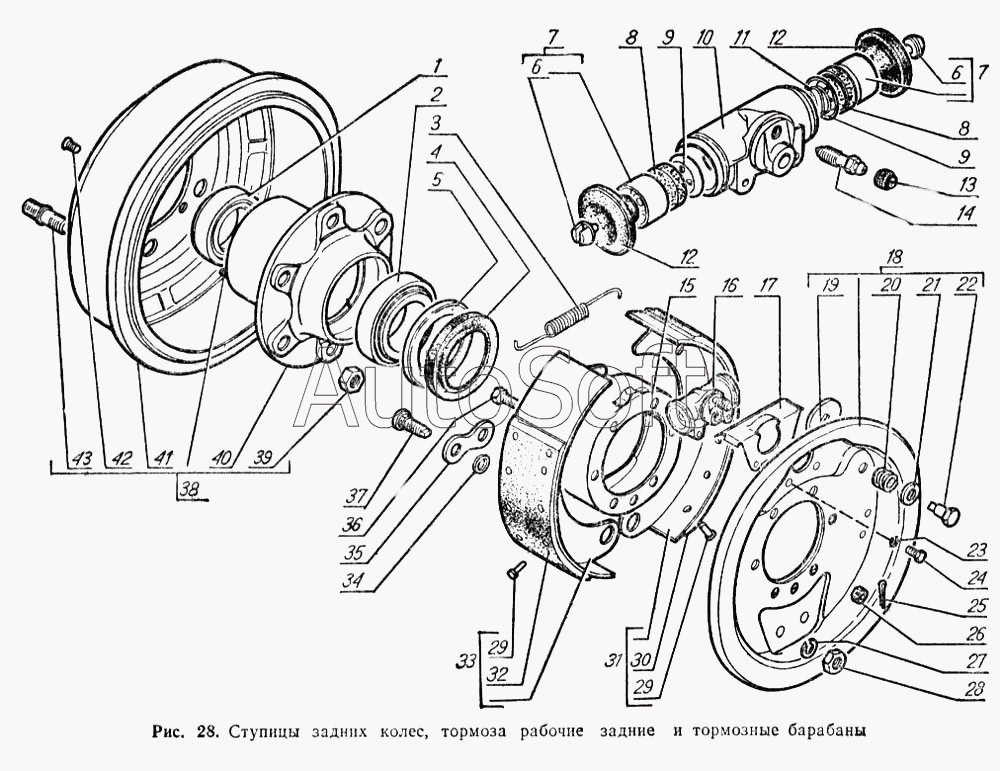

Каталог запасных частей к технике: ГАЗ-52-02. Ступицы задних колес, тормоза рабочие задние и тормозные барабаны
31
19
20
21
22
23
24
25
26
27
28
29
29
30
18
32
33
34
35
36
37
38
39
40
41
42
43
5
1
2
3
4
6
6
7
7
8
8
9
9
10
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-2403036-А | 5***А | Подшипник 807813К2 | |
| 51-3103008-В1 | 5***1 | Болт ступицы переднего колеса правая резьба | |
| 51-3500102 | 5***2 | Детали для колесного цилиндра заднего тормоза (комплект состоит из деталей 51-3502051 и 51-3502058) | |
| 53-3104010 | 5***0 | Ступица и тормозной барабан заднего колеса в сборе правые (По выбору) | |
| 53-3104010-05 | 5***5 | Ступица с тормозным барабаном заднего колеса правая | |
| 53-3104011-05 | 5***5 | Ступица левая и барабан тормозной заднего колеса | |
| 53-3502010 | 5***0 | Тормоз задний в сборе правый | |
| 53-3502011 | 5***1 | Тормоз задний в сборе левый | |
| ВК-53-3104008 | В***8 | Ступица и тормозной барабан колеса с подшипниками в сборе правые (для запасных частей) | |
| ВК-53-3104009 | В***9 | Ступица и тормозной барабан заднего колеса с подшипниками в сборе левые (для запасных частей) | |
| 1 | 5***6 | Подшипник в сборе 807813К3 | |
| 2 | 7***5 | Подшипник внутренней ступицы заднего колеса в сборе | |
| 3 | 5***5 | Пружина | |
| 4 | 5***2 | Манжета ступицы заднего колеса в сборе | |
| 5 | 5***0 | Шайба упорная сальника ступицы | |
| 6 | 5***4 | Стержень упорный поршня | |
| 7 | 5***А | Поршень колесного цилиндра заднего тормоза в сборе | |
| 8 | 5***1 | Манжета | |
| 9 | 5***2 | Чашка распорная манжеты | |
| 10 | 5***6 | Цилиндр колесный | |
| 11 | 5***3 | Пружина колесного цилиндра | |
| 12 | 5***8 | Колпак защитный | |
| 13 | 2***2 | Колпачок пресс-масленки | |
| 14 | 5***8 | Клапан прокачки колесного цилиндра | |
| 15 | 5***1 | Маслоотражатель заднего тормоза в сборе | |
| 16 | 5***0 | Цилиндр колесный заднего тормоза в сборе | |
| 17 | 5***1 | Экран | |
| 18 | 5***2 | Щит заднего тормоза в сборе | |
| 19 | 5***Б | Эксцентрик колодок переднего тормоза регулировочный | |
| 20 | 5***7 | Пружина регулировочного эксцентрика колодок заднего тормоза | |
| 21 | 2***8 | Шайба 14 | |
| 22 | 5***8 | Болт регулировочного эксцентрика | |
| 23 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 24 | 2***8 | Болт М10-6gх16 | |
| 25 | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 26 | 2***9 | Гайка М12х1,25-6Н | |
| 27 | 2***2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 28 | 2***8 | Гайка М16х1,5 | |
| 29 | 2***П | Заклепка 5х10 | |
| 29 | 2***П | Заклепка 5х10 | |
| 30 | 5***5 | Накладка фрикционная передней колодки заднего тормоза | |
| 31 | 5***А | Колодка и фрикционная накладка заднего тормоза в сборе передняя | |
| 32 | 5***6 | Накладка фрикционная задней колодки заднего тормоза | |
| 33 | 5***А | Колодка и фрикционная накладка заднего тормоза в сборе задняя | |
| 34 | 5***8 | Эксцентрик опорного пальца | |
| 35 | 5***А | Пластина опорных пальцев колодок переднего тормоза | |
| 36 | 2***8 | Болт М12х1,25х30 | |
| 37 | 5***1 | Палец опорный колодок | |
| 38 | 5***1 | Ступица и тормозной барабан заднего колеса в сборе левые (По выбору) | |
| 39 | 2***П | Гайка М20х1,5-6Н | |
| 40 | 5***5 | Ступица заднего колеса | |
| 41 | 5***0 | Барабан тормозной задний | |
| 42 | 2***8 | Винт М10-6gх20 | |
| 43 | 5***1 | Болт ступицы (левая резьба) |
