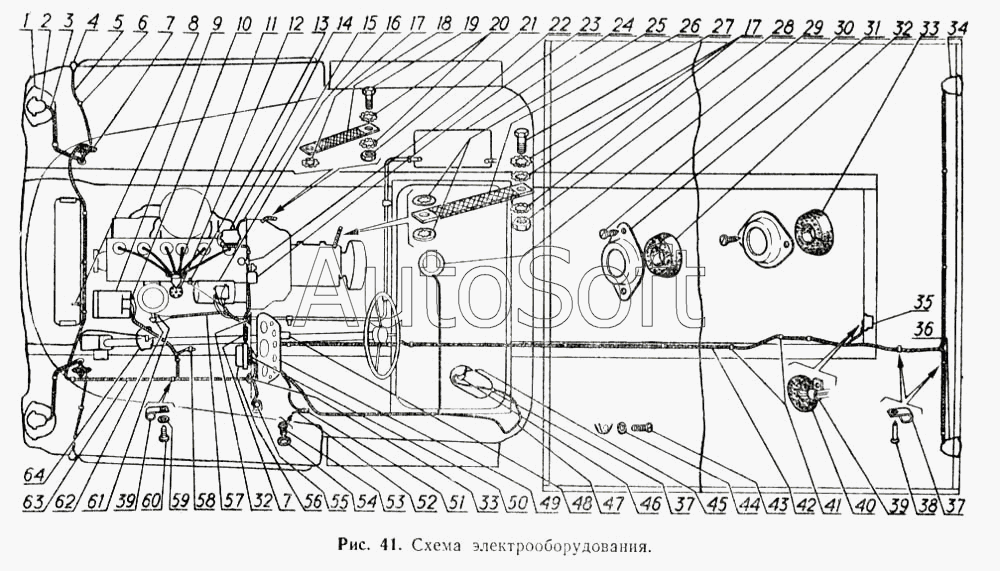

Каталог запасных частей к технике: ГАЗ-52-02. Схема электрооборудования
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
37
37
37
38
38
39
39
40
41
42
43
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 5***А | Подфарник и указатель поворотов в сборе ПФ101-Б | |
| 3 | 5***А | Провод от соединительной панели к подфарникам в сборе | |
| 4 | Г***0 | Повторитель боковой указателя поворота УП101 | |
| 5 | 5***1 | Провод от соединительной панели к повторителю | |
| 6 | 2***3 | Скоба | |
| 7 | П***2 | Панель соединительная четырехклеммовая | |
| 7 | П***2 | Панель соединительная четырехклеммовая | |
| 7 | П***2 | Панель соединительная четырехклеммовая | |
| 8 | 1***А | Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т | |
| 9 | Г***0 | Генератор Г250Д1 | |
| 10 | 5***4 | Чехол | |
| 11 | 5***Б | Катушка зажигания Б1 | |
| 12 | 5***Б | Распределитель в сборе Р20 | |
| 13 | 5***0 | Датчик указателя температуры воды в двигателе в сборе ТМ100 | |
| 14 | 1***0 | Электродвигатель в сборе МЭ211Э | |
| 15 | 5***6 | Провод соединения корпуса электродвигателя отопителя с кабиной в сборе | |
| 16 | Г***0 | Стартер СТ230Е | |
| 17 | 2***9 | Шайба 8,2 | |
| 17 | 2***9 | Шайба 8,2 | |
| 18 | 5***3 | Провод соединения двигателя с рамой в сборе | |
| 19 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 20 | 2***9 | Шайба 6,5 | |
| 21 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 22 | 2***1 | Фонарь освещения под капотом в сборе ПД308-А | |
| 23 | М***0 | Электродвигатель | |
| 24 | 5***1 | Батарея 6СТ-75ЭМС (По выбору) | |
| 25 | 2***9 | Шайба 10,2 | |
| 26 | 5***3 | Провод соединения двигателя с полом кабины | |
| 27 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 28 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 29 | 5***0 | Плафон в сборе ПК-2Б | |
| 30 | 2***9 | Винт 4х12 ОСТ 37.001.188-81 | |
| 31 | 1***6 | Обойма уплотнителя пучка проводов | |
| 31 | Г***1 | Датчик аварийного давления масла в двигателе ММ111А | |
| 32 | 5***3 | Уплотнитель | |
| 33 | 2***3 | Уплотнитель | |
| 34 | 5***Б | Фонарь задний ФП101-Б правый в сборе (сигнал «стоп», указатель поворота, отражатель света) | |
| 35 | 6***0 | Розетка штепсельная прицепа ПС300А | |
| 36 | 5***0 | Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света) | |
| 37 | 1***0 | Скоба крепления проводов | |
| 37 | 1***0 | Скоба крепления проводов | |
| 37 | 1***0 | Скоба крепления проводов | |
| 38 | 2***П | Гвоздь 2,5х35 | |
| 38 | 2***П | Гвоздь 2,5х35 | |
| 39 | 2***0 | Скоба | |
| 39 | 2***0 | Скоба | |
| 40 | 7***7 | Втулка | |
| 41 | А***5 | Скоба крепления проводов | |
| 42 | 5***0 | Пучок проводов по раме | |
| 43 | 2***9 | Винт М4х18 ОСТ 37.001.188-81 | |
| 43 | 2***8 | Винт 4х18 | |
| 43 | 2***8 | Винт 4х18 | |
| 44 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 44 | 2***8 | Шайба 4 | |
| 45 | 2***9 | Провод «массы» бензобака | |
| 46 | 5***0 | Датчик указателя уровня топлива в сборе БМ120-А | |
| 47 | 5***1 | Провод к плафону и к датчику уровня топлива в сборе | |
| 48 | 1***5 | Прерыватель указателей поворота РС57 | |
| 49 | 5***1 | Щиток приборов в сборе КП120 | |
| 50 | 6***5 | Панель соединительная проводов на щитке передка в сборе ПС5 (пятиклеммная) | |
| 51 | 4***К | Розетка штепсельная | |
| 52 | 6***4 | Провод соединения штепсельной розетки переносной лампы с кабиной в сборе | |
| 53 | 2***9 | Винт М5-6gх7 | |
| 54 | 2***9 | Шайба 2-5 ОСТ 37.001.145-75 | |
| 55 | 5***9 | Переключатель света ножной с колпачком и муфтой в сборе | |
| 56 | 5***0 | Реле-регулятор в сборе РР362-Э | |
| 57 | Г***А | Пучок проводов № 1 | |
| 58 | 4***0 | Выключатель света сигнала «стоп» гидравлический ВК12-Б | |
| 59 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 60 | 2***9 | Винт 5х12 ОСТ 37.001.188-81 | |
| 61 | Г***1 | Датчик аварийного давления масла в двигателе ММ111А | |
| 62 | 5***0 | Датчик давления масла в двигателе ММ358 | |
| 63 | Г***5 | Пучок проводов № 2 | |
| 64 | 6***0 | Сигнал в сборе С311 |
