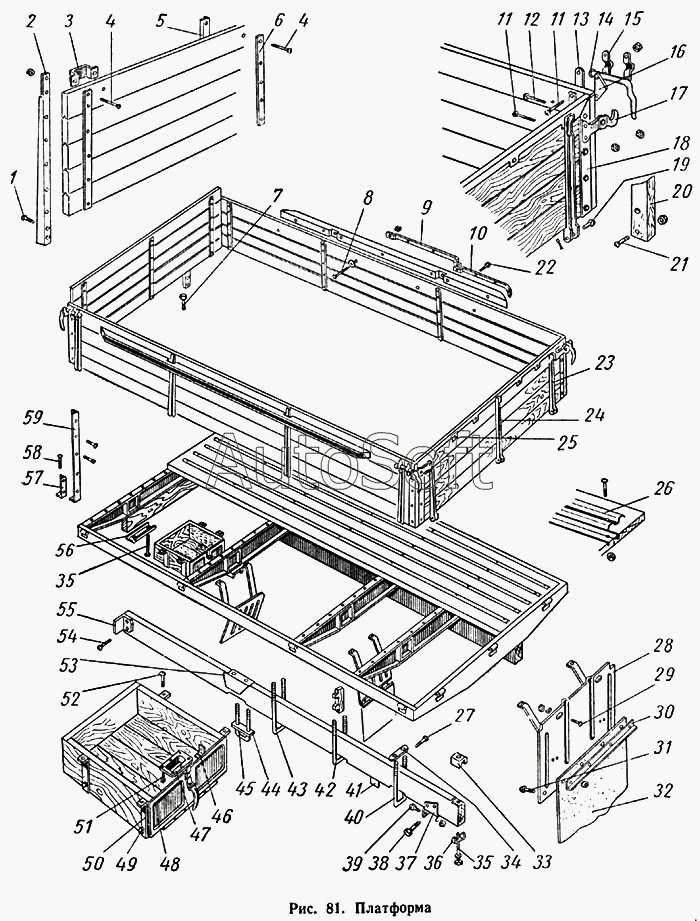

Каталог запасных частей к технике: ГАЗ-52-01. Платформа
1
2
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
6
6
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
17
18
19
19
20
21
21
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
39
39
39
39
40
41
42
43
44
45
46
47
48
49
49
49
50
51
52
53
54
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250508-П2 | 2***2 | Гайка М6-6Н | |
| 250508-П2 | 2***2 | Гайка М6-6Н | |
| 250508-П2 | 2***2 | Гайка М6-6Н | |
| 250508-П2 | 2***2 | Гайка М6-6Н | |
| 250508-П2 | 2***2 | Гайка М6-6Н | |
| 250508-П2 | 2***2 | Гайка М6-6Н | |
| 250510-П2 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П2 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П2 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П2 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П2 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П2 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П2 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П2 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П2 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250512-П2 | 2***2 | Гайка М10-6Н | |
| 250512-П2 | 2***2 | Гайка М10-6Н | |
| 250512-П2 | 2***2 | Гайка М10-6Н | |
| 250512-П2 | 2***2 | Гайка М10-6Н | |
| 250513-П2 | 2***2 | Гайка М10х1 | |
| 250514-П2 | 2***2 | Гайка М12 | |
| 250515-П2 | 2***2 | Гайка М12х1,25-6Н | |
| 250515-П2 | 2***2 | Гайка М12х1,25-6Н | |
| 252006-П2 | 2***2 | Шайба 10 | |
| 252007-П2 | 2***2 | Шайба 12 | |
| 252007-П2 | 2***2 | Шайба 12 | |
| 252039-П | 2***П | Шайба 10 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 258040-П | 2***П | Шплинт 2,7х25 | |
| 258052-П | 2***П | Шплинт 3,6х20 | |
| 258052-П | 2***П | Шплинт 3,6х20 | |
| 52-03-8500010 | 5***0 | Платформа с бортами в сборе | |
| 52-03-8502010 | 5***0 | Борт боковой в сборе | |
| 52-03-8503010 | 5***0 | Борт задний в сборе | |
| 52-03-8504010 | 5***0 | Борт передний в сборе | |
| 52-03-8504018 | 5***8 | Усилитель переднего борта крайний правый | |
| 53-8500016-Б | 5***Б | Угольник установочный на платформе правый | |
| 53-8500018-Б | 5***Б | Башмак установочного угольника правый | |
| 53-8500078 | 5***8 | Упор платформы задний правый | |
| 53-8501005-А | 5***А | Брус продольный левый в сборе | |
| 53-8501012-А | 5***А | Основание платформы в сборе | |
| 53-8501056-Б | 5***Б | Подкладка передней поперечной балки | |
| 53-8501064 | 5***4 | Угольник правый | |
| 53-8502016 | 5***6 | Брус габаритный | |
| 53-8511010-А | 5***А | Брызговик заднего колеса правый в сборе | |
| 53-8511011-А2 | 5***2 | Брызговик заднего колеса левый в сборе | |
| 53-8511020-А | 5***А | Брызговик задний правый в сборе | |
| 91Б-8502252-А | 9***А | Шайба 8 специальная | |
| 91Б-8502252-А | 9***А | Шайба 8 специальная | |
| 91Ю-8502252-А | 9***А | Шайба специальная | |
| 91Ю-8502252-А | 9***А | Шайба специальная | |
| 91Ю-8502252-А | 9***А | Шайба специальная | |
| 91Ю-8502252-А | 9***А | Шайба специальная | |
| 92-8503051-А | 9***А | Крюк затвора платформы левый | |
| 92-8503051-А | 9***А | Крюк затвора платформы левый | |
| 92-8507010 | 9***0 | Ящик инструментальный в сборе | |
| 92Ю-8501120-А | 9***А | Шайба специальная | |
| 92Ю-8501120-А | 9***А | Шайба специальная | |
| 1 | 2***4 | Болт М10х1х25 крепления переднего борта | |
| 2 | 5***9 | Усилитель переднего борта крайний левый | |
| 3 | 5***2 | Скоба стоек решетки бортов | |
| 3 | 5***2 | Скоба стоек решетки бортов | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 4 | 2***4 | Болт М8х50 | |
| 5 | 5***0 | Усилитель переднего борта средний в сборе | |
| 6 | 5***2 | Планка бокового борта внутренняя | |
| 6 | 5***2 | Планка бокового борта внутренняя | |
| 6 | 5***2 | Планка бортов | |
| 7 | 2***4 | Болт М12х1,25х45 | |
| 8 | 2***4 | Болт М8х100 | |
| 9 | 5***8 | Защитная полоса средняя | |
| 10 | 5***9 | Защитная полоса крайняя | |
| 11 | 2***4 | Болт М8х55 | |
| 11 | 2***4 | Болт М8х55 | |
| 11 | 2***4 | Болт М8х55 | |
| 11 | 2***4 | Болт М8х55 | |
| 12 | 2***4 | Болт М10х55 | |
| 13 | 9***7 | Подкладка скобы затвора средняя | |
| 14 | А***Б | Затвор платформы | |
| 15 | 9***2 | Скоба затвора платформы | |
| 16 | 9***6 | Подкладка скобы затвора крайняя | |
| 17 | 9***А | Крюк затвора платформы правый | |
| 17 | 9***А | Крюк затвора платформы правый | |
| 18 | 5***8 | Усилитель заднего борта боковой | |
| 19 | А***Д | Ось бортовых петель | |
| 19 | А***Д | Ось бортовых петель | |
| 20 | 5***8 | Усилитель бокового борта | |
| 21 | 2***4 | Болт М6х45 | |
| 21 | 2***4 | Болт М6х45 | |
| 21 | 2***4 | Болт М6х45 | |
| 22 | 2***П | Шуруп 5х26 | |
| 22 | 2***П | Шуруп 5х26 | |
| 23 | 5***0 | Петля верхняя крайняя в сборе | |
| 23 | 5***0 | Петля верхняя крайняя в сборе | |
| 24 | 5***0 | Петля верхняя средняя в сборе | |
| 24 | 5***0 | Петля верхняя средняя в сборе | |
| 25 | 5***0 | Усилитель заднего борта верхний | |
| 26 | 5***8 | Планка защитная пола платформы | |
| 27 | 2***4 | Болт М10х35 | |
| 28 | 5***А | Брызговик задний левый в сборе | |
| 29 | 2***4 | Болт М8х20 крепления брызговика к балке | |
| 30 | 5***4 | Планка фартука заднего брызговика | |
| 31 | 2***4 | Болт М6х14 крепления фартука | |
| 32 | 5***8 | Фартук | |
| 33 | 5***8 | Подкладка задней поперечной балки | |
| 34 | 5***2 | Накладка стремянки | |
| 35 | 2***4 | Болт М10х200 | |
| 35 | 2***4 | Болт М10х200 | |
| 36 | 5***0 | Скоба продольного бруса | |
| 37 | 5***9 | Упор платформы задний левый | |
| 38 | 2***8 | Болт М10-6gх22 | |
| 39 | 2***4 | Болт М10х90 | |
| 39 | 2***4 | Болт М10х90 | |
| 39 | 2***4 | Болт М10х90 | |
| 39 | 2***4 | Болт М10х90 | |
| 39 | 2***4 | Болт М10х90 | |
| 40 | 5***4 | Стремянка задняя | |
| 41 | 5***4 | Кронштейн платформы задний | |
| 42 | 5***4 | Стремянка средняя | |
| 43 | 5***2 | Стремянка передняя | |
| 44 | 9***А | Подкладка стремянок крепления балок | |
| 45 | 5***2 | Стремянка | |
| 46 | 9***1 | Угольник инструментального ящика | |
| 47 | 5***3 | Планка запора крышки инструментального ящика | |
| 48 | 9***0 | Крышка инструментального ящика в сборе | |
| 49 | 2***2 | Болт М6х35 | |
| 49 | 2***2 | Болт М6х35 | |
| 49 | 2***2 | Болт М6х35 | |
| 50 | 9***6 | Обойма инструментального ящика | |
| 51 | 2***П | Шуруп 15х26 | |
| 52 | 2***2 | Болт М10х50 крепления инструментального ящика | |
| 53 | 5***6 | Обойма надставки продольного бруса | |
| 54 | 2***4 | Болт М10х100 | |
| 54 | 2***4 | Болт М10х100 | |
| 55 | 5***5 | Угольник левый | |
| 56 | 5***6 | Усилитель передней поперечной балки | |
| 57 | 5***Б | Башмак установочного угольника левый | |
| 58 | 2***4 | Болт М10х30 крепления угольника к передней балке | |
| 59 | 5***Б | Угольник установочный на платформе левый |
