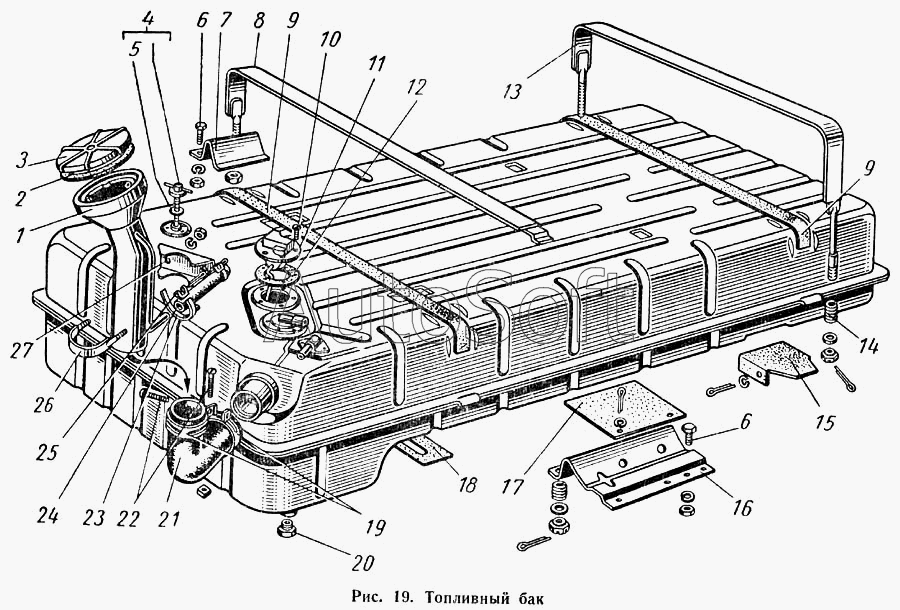

Каталог запасных частей к технике: ГАЗ-52-01. Топливный бак
17
7
8
9
9
10
11
12
13
14
15
16
6
18
19
20
21
22
23
24
25
26
27
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 250976-П8 | 2***8 | Гайка М10х1 | |
| 251084-П8 | 2***8 | Гайка М5х0,8 | |
| 252002-П8 | 2***8 | Шайба 4 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252235-П8 | 2***8 | Шайба пружинная 8 | |
| 258026-П | 2***П | Шплинт 3х25 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 293312-П8 | 2***8 | Шайба 10 | |
| 297575-П8 | 2***8 | Шплинт хомутика | |
| 51-1002155-А2 | 5***2 | Цепочка пробки топливного бака | |
| 53-1101010 | 5***0 | Бак топливный в сборе | |
| 1 | 5***0 | Труба топливного бака наливная в сборе | |
| 2 | 5***А | Прокладка пробки топливного бака | |
| 3 | 5***0 | Пробка топливного бака в сборе | |
| 4 | 5***0 | Указатель уровня топлива в сборе | |
| 5 | 2***8 | Прокладка головки указателя уровня бензина | |
| 6 | 2***8 | Болт М8-6gх18 | |
| 6 | 2***8 | Болт М8-6gх18 | |
| 7 | 5***9 | Кронштейн крепления топливного бака передний левый | |
| 8 | 5***0 | Хомут крепления топливного бака левый в сборе | |
| 9 | 5***9 | Прокладка хомута крепления топливного бака | |
| 10 | 2***8 | Винт М5-6gх12 | |
| 11 | 5***0 | Датчик указателя уровня топлива в сборе (БМ120-А) | |
| 12 | 1***2 | Прокладка датчика и фланца | |
| 13 | 5***4 | Хомут крепления топливного бака правый в сборе | |
| 14 | 5***3 | Пружина крепления топливного бака | |
| 15 | 5***8 | Прокладка топливного бака | |
| 16 | 5***7 | Кронштейн крепления топливного бака передний правый | |
| 17 | 5***6 | Прокладка топливного бака | |
| 18 | 5***0 | Прокладка крепления топливного бака | |
| 19 | 2***8 | Хомут 60 | |
| 20 | 3***8 | Пробка К1/4" | |
| 21 | 5***0 | Шланг наливной трубы топливного бака соединительный | |
| 22 | 2***8 | Винт М5х0,8х30 | |
| 23 | 2***8 | Лента 10х180 | |
| 24 | 5***8 | Шланг воздушный трубки топливного бака | |
| 25 | 2***8 | Пряжка хомута | |
| 26 | 5***5 | Стремянка крепления наливной трубы | |
| 27 | 5***4 | Упор наливной трубы топливного бака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
