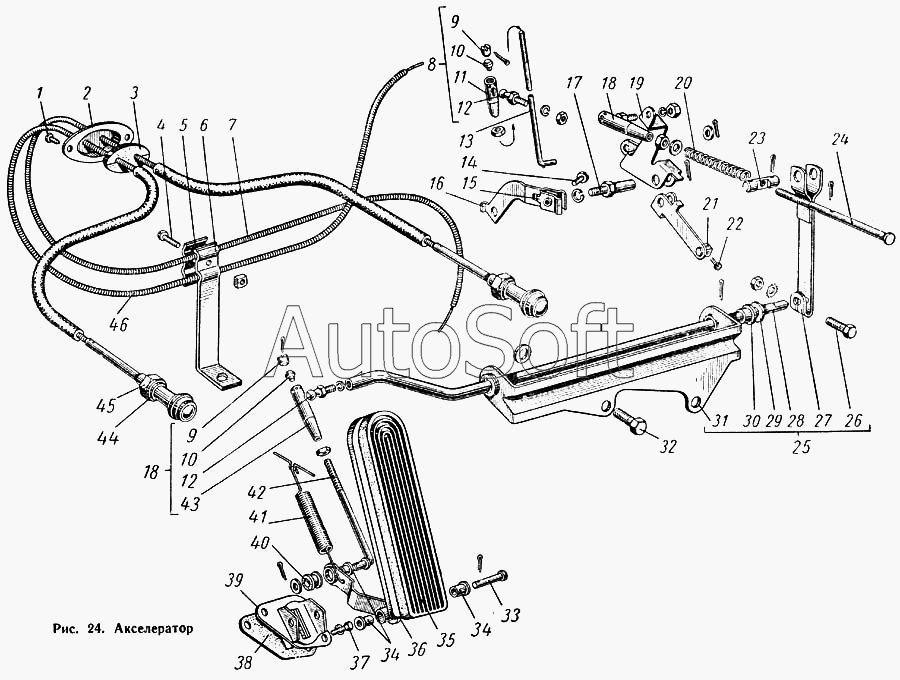

Каталог запасных частей к технике: ГАЗ-52-01. Акселератор
18
27
26
25
24
23
22
21
20
19
28
18
18
17
16
15
14
13
12
12
37
46
45
44
43
42
41
40
39
38
12
36
35
34
34
33
32
31
30
29
6
11
10
10
10
9
9
9
8
7
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250608-П8 | 2***8 | Гайка М6 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 251104-П8 | 2***8 | Гайка М6х1 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252234-П8 | 2***8 | Шайба 6 пружинная | |
| 258003-П | 2***П | Шплинт 1,5х20 | |
| 258003-П | 2***П | Шплинт 1,5х20 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258013-П | 2***П | Шплинт 2х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258052-П | 2***П | Шплинт 3,6х20 | |
| 293220-П8 | 2***8 | Шайба 6 | |
| 293297-П8 | 2***8 | Шайба 10 | |
| 52-1108010-Б | 5***Б | Педаль акселератора в сборе | |
| 53Ф-1108034 | 5***4 | Тяга валика акселератора в сборе | |
| 53Ф-1108050 | 5***0 | Тяга рычага дроссельной заслонки в сборе | |
| 53Ф-1108102 | 5***2 | Тяга воздушной заслонки с ручкой в сборе | |
| 53Ф-1108127 | 5***7 | Тяга ручного управления акселератора с ручкой в сборе | |
| 1 | 2***8 | Винт 5х15 | |
| 2 | 5***3 | Обойма уплотнителя оболочек тяг акселератора | |
| 3 | 5***А | Уплотнитель оболочек тяг акселератора | |
| 4 | 2***8 | Винт М6х16 | |
| 5 | 4***2 | Зажим оболочки тяг воздушной заслонки и ручного управления акселератором | |
| 6 | 4***1 | Кронштейн оболочек тяг воздушной заслонки и ручного управления акселератором | |
| 7 | 5***0 | Тяга ручного управления акселератором в сборе | |
| 8 | 2***А | Наконечник тяги рычага дроссельной заслонки шарнирный в сборе | |
| 9 | 2***Б | Пробка наконечника | |
| 9 | 2***Б | Пробка наконечника | |
| 9 | 2***Б | Пробка наконечника | |
| 10 | 7***2 | Сухарь наконечника | |
| 10 | 7***2 | Сухарь наконечника | |
| 10 | 7***2 | Сухарь наконечника | |
| 11 | 2***Б | Наконечник тяги рычага дроссельной заслонки | |
| 12 | 2***А | Палец шаровой наконечника | |
| 12 | 2***А | Палец шаровой наконечника | |
| 12 | 2***А | Палец шаровой наконечника | |
| 13 | 5***1 | Тяга рычага дроссельной заслонки в сборе | |
| 14 | 2***8 | Винт М5-6gх12 | |
| 15 | 5***1 | Зажим | |
| 16 | 5***0 | Кронштейн оболочки тяги ручного управления акселератора | |
| 17 | 6***4 | Шпилька | |
| 18 | 2***5 | Наконечник шарнирный в сборе | |
| 18 | 2***5 | Наконечник шарнирный в сборе | |
| 18 | 2***6 | Наконечник тяги привода силового регулятора коробки передач | |
| 19 | 5***1 | Рычаг тяги дроссельной заслонки карбюратора | |
| 20 | 2***2 | Пружина | |
| 21 | 5***2 | Рычаг тяги ручного управления акселератором в сборе | |
| 22 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 23 | 2***3 | Палец рычага валика акселератора | |
| 24 | 2***Б | Тяга рычага валика акселератора | |
| 25 | 5***9 | Валик акселератора с кронштейном в сборе | |
| 26 | 2***8 | Болт М6-6gх25 | |
| 27 | 5***4 | Рычаг валика акселератора в сборе | |
| 28 | 5***1 | Валик акселератора | |
| 29 | 2***8 | Шайба 11 | |
| 30 | 2***Б | Втулка валика акселератора | |
| 31 | 5***9 | Кронштейн валика акселератора | |
| 32 | 2***8 | Болт М10-6gх35 | |
| 33 | 2***8 | Палец 6х32 педали | |
| 34 | 5***8 | Втулка тяги педали акселератора | |
| 34 | 5***8 | Втулка тяги педали акселератора | |
| 35 | 5***8 | Накладка педали акселератора | |
| 36 | 5***1 | Педаль акселератора с рычагом в сборе | |
| 37 | 2***8 | Болт М6-6gх12 | |
| 38 | 5***5 | Прокладка кронштейна педали акселератора | |
| 39 | 5***Б | Кронштейн педали акселератора | |
| 40 | 5***9 | Втулка рычага педали акселератора | |
| 41 | 5***5 | Пружина акселератора | |
| 42 | 5***5 | Тяга валика акселератора с шайбой в сборе | |
| 43 | 2***6 | Наконечник тяги привода силового регулятора коробки передач | |
| 44 | 2***8 | Шайба 12 | |
| 45 | 2***8 | Гайка М12х1,25 | |
| 46 | 5***0 | Тяга воздушной заслонки в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
