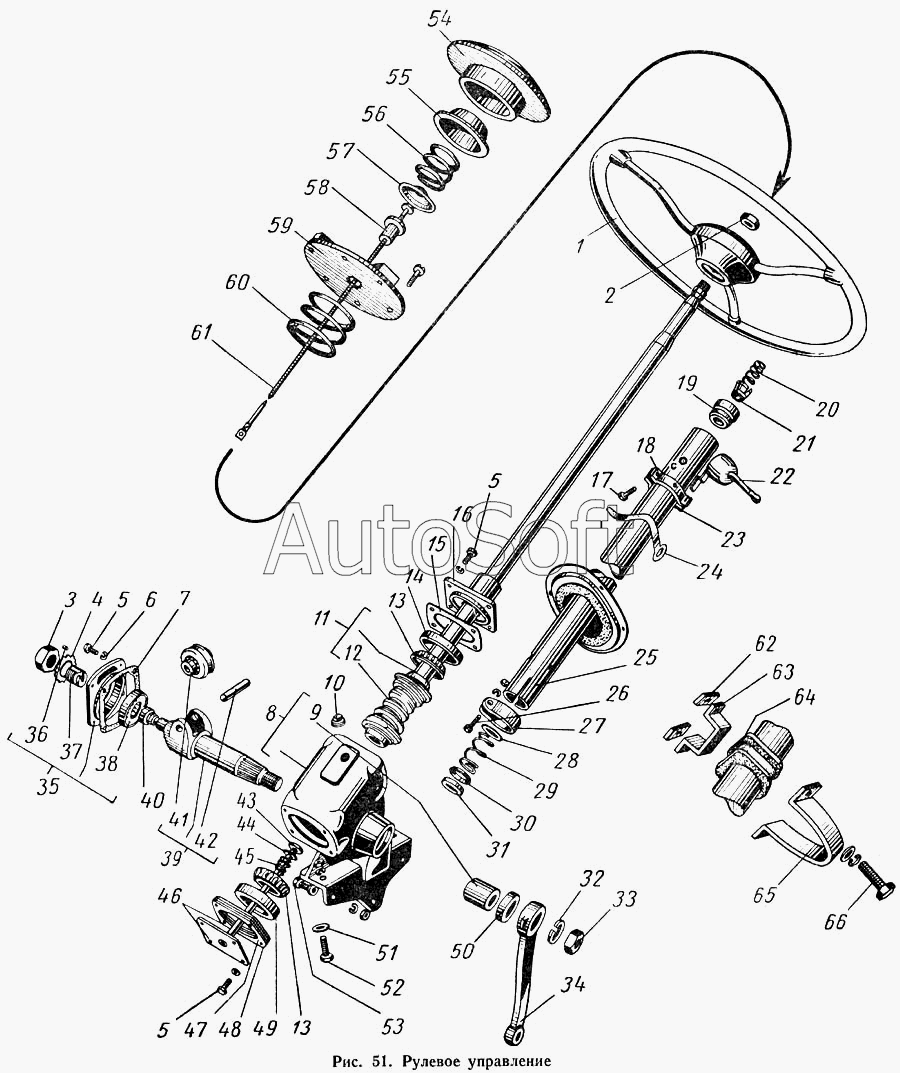

Каталог запасных частей к технике: ГАЗ-52-01. Управление рулевое
30
42
41
40
39
38
37
36
35
34
33
32
31
43
29
28
27
26
25
24
23
22
21
20
19
55
66
65
64
63
62
61
60
59
58
57
56
18
54
53
52
51
50
49
48
47
46
45
44
6
17
16
15
14
13
13
12
11
10
9
8
7
5
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201455-П8 | 2***8 | Болт М8-6gх18 | |
| 223048-П8 | 2***8 | Винт М5х35 крепления штепсельной розетки к кронштейну | |
| 247545-П8 | 2***8 | Винт 4х15 | |
| 250506-П8 | 2***8 | Гайка М12 | |
| 250508-П8 | 2***8 | Гайка М6-6Н | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250511-П8 | 2***8 | Гайка М8х1 | |
| 251084-П8 | 2***8 | Гайка М5х0,8 | |
| 252005-П2 | 2***2 | Шайба 8 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252173-П8 | 2***8 | Шайба 5 пружинная | |
| 293270-П8 | 2***8 | Шайба 8 пружинная зубчатая | |
| 51-3401081 | 5***1 | Прокладка стопорной шайбы | |
| 52-3401100 | 5***0 | Труба колонки рулевого управления с подшипником в сборе | |
| 52-3403032 | 5***2 | Накладка крепления колонки рулевого управления в сборе | |
| 53-3400013 | 5***3 | Рулевое управление без рулевого колеса и сошки в сборе | |
| 53-3400014 | 5***4 | Рулевое управление без рулевого колеса, колонки и сошки в сборе | |
| 53-3401068 | 5***8 | Втулка подшипника ролика распорная | |
| 53-3401069 | 5***9 | Шайба упорная, либо 53-3401070 | |
| 53-3401070 | 5***0 | Шайба упорная ролика, либо 53-3401069 | |
| 53-3401101 | 5***1 | Комплект деталей рулевого управления | |
| 53-3401164 | 5***4 | Вал сошки рулевого управления в сборе | |
| 63-3730031 | 6***1 | Кронштейн крепления штепсельной розетки прицепа | |
| 66-3730010 | 6***0 | Розетка штепсельная прицепа в сборе (ПС300-100) | |
| Игла подшипника 2,5х14 ГОСТ 6870-54 | И***4 | Игла подшипника 2,5х14 ГОСТ 6870-54 | |
| 1 | 6***3 | Колесо рулевого управления в сборе | |
| 2 | 2***8 | Гайка М16х1,5 | |
| 3 | 5***7 | Гайка | |
| 4 | 5***2 | Шайба стопорная | |
| 5 | 2***8 | Болт М10-4hх20 | |
| 5 | 2***8 | Болт М10-4hх20 | |
| 5 | 2***8 | Болт М10-4hх20 | |
| 6 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 7 | 5***4 | Прокладка боковой крышки картера рулевого управления | |
| 8 | 5***0 | Картер рулевого управления со втулкой в сборе | |
| 9 | 5***6 | Втулка вала сошки рулевого управления | |
| 10 | 2***П | Пробка КГ 1/4" | |
| 11 | 4***5 | Вал рулевого управления с червяком в сборе | |
| 12 | 5***8 | Червяк рулевого управления | |
| 13 | 5***2 | Сепаратор с роликами подшипника червяка рулевого управления в сборе | |
| 14 | 5***2 | Кольцо роликового подшипника червяка рулевого управления верхнее | |
| 15 | 5***6 | Прокладка верхней крышки | |
| 16 | 5***А | Крышка картера рулевого управления верхняя | |
| 17 | 2***8 | Болт М6-6gх20 | |
| 18 | 5***6 | Стяжка хомута переключателя верхняя | |
| 19 | 1***0 | Подшипник колонки руля (ГПЗ-636905) | |
| 20 | 1***0 | Пружина | |
| 21 | 1***Б | Кольцо разжимное шарикоподшипника вала рулевого управления | |
| 22 | 5***0 | Переключатель указателей поворота в сборе (П105) | |
| 23 | 5***7 | Стяжка хомута переключателя нижняя | |
| 24 | 4***7 | Поясок | |
| 25 | 5***5 | Труба колонки рулевого управления | |
| 26 | 2***8 | Болт 1М8х1х48 | |
| 27 | М***7 | Хомут колонки рулевого управления | |
| 28 | 5***6 | Шайба опорная пружины | |
| 29 | 5***3 | Пружина уплотнительного кольца верхней крышки картера рулевого управления | |
| 30 | 5***9 | Шайба уплотнительного кольца верхней крышки картера рулевого управления | |
| 31 | 5***0 | Кольцо верхней крышки картера рулевого управления уплотнительное | |
| 32 | 2***2 | Шайба 24Л ОСТ 37.001.115-75 | |
| 33 | 2***8 | Гайка М24х1,5 | |
| 34 | 5***0 | Сошка рулевого управления | |
| 35 | 5***Б | Крышка картера рулевого управления боковая в сборе | |
| 36 | 2***П | Штифт 5х8 | |
| 37 | 5***Б | Винт регулировочный | |
| 38 | М***5 | Подшипник (ГПЗ-922205) | |
| 39 | 5***0 | Вал сошки рулевого управления с роликом в сборе | |
| 40 | 5***А | Кольцо внутреннее концевого подшипника вала сошки рулевого управления | |
| 41 | 5***4 | Ролик вала сошки | |
| 42 | 5***3 | Ось ролика вала сошки рулевого управления | |
| 43 | 5***6 | Кольцо уплотнительное | |
| 44 | 5***Б | Шайба | |
| 45 | 5***3 | Пружина трубки провода сигнала нижней крышки картера | |
| 46 | 5***Б | Крышка нижняя картера рулевого управления, с трубкой провода сигнала в сборе | |
| 47 | 5***6 | Прокладка верхней крышки | |
| 48 | 5***5 | Прокладка толщиной 0,17 мм | |
| 49 | 5***3 | Кольцо роликового подшипника червяка рулевого управления нижнее | |
| 50 | 5***2 | Манжета в сборе | |
| 51 | 2***4 | Шайба 12 | |
| 52 | 2***8 | Болт М12х35 | |
| 53 | 2***8 | Болт М12х40 | |
| 54 | 6***0 | Кнопка звукового сигнала | |
| 55 | 5***5 | Чашка кнопки звукового сигнала контактная | |
| 56 | 5***А | Пружина кнопки звукового сигнала | |
| 57 | 5***0 | Седло пружины кнопки звукового сигнала | |
| 58 | 5***А | Изолятор провода кнопки звукового сигнала | |
| 59 | 5***Б | Пластина контактная звукового сигнала в сборе | |
| 60 | 5***0 | Пружина контактная на массу звукового сигнала | |
| 61 | 5***8 | Провод кнопки звукового сигнала в сборе | |
| 62 | 5***5 | Пластина крепления колонки рулевого управления | |
| 63 | 5***В | Планка распорная крепления колонки рулевого управления | |
| 64 | 5***2 | Прокладка накладки крепления рулевой колонки | |
| 65 | 5***В | Накладка крепления колонки рулевого управления | |
| 66 | 2***8 | Болт М8-6gх22 |
