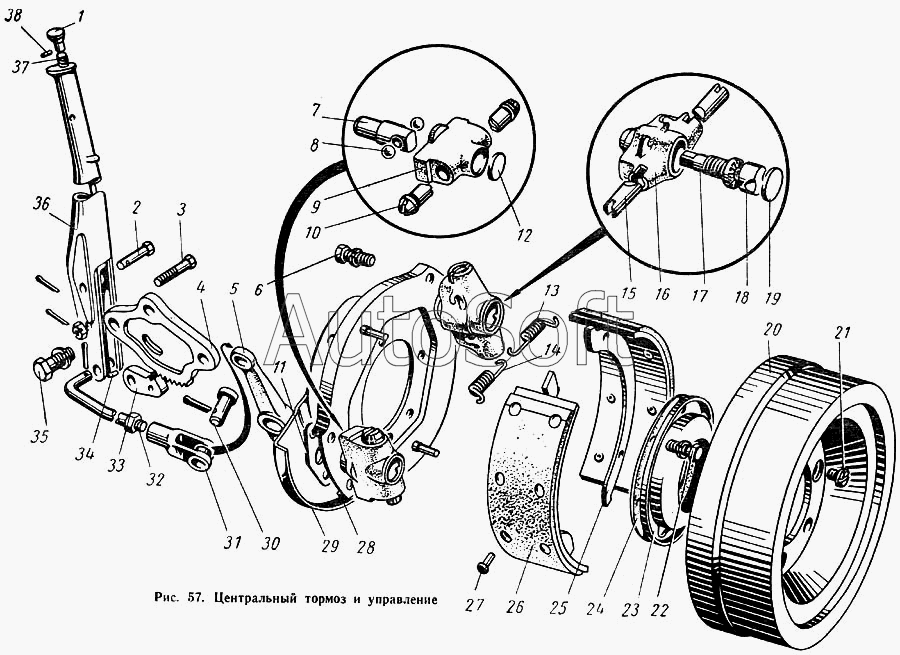

Каталог запасных частей к технике: ГАЗ-52-01. Центральный тормоз и управление
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250612-П8 | 2***8 | Гайка М10 | |
| 250867-П8 | 2***8 | Гайка М8х1 | |
| 252016-П8 | 2***8 | Шайба 14 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 258014-П | 2***П | Шплинт 2х20 | |
| 258025-П | 2***П | Шплинт 2,5х20 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 258053-П | 2***П | Шплинт 4х25 | |
| 51-3507014 | 5***4 | Колодка стояночного тормоза с фрикционной накладной в сборе | |
| 51-3508015 | 5***5 | Рычаг центрального тормоза в сборе | |
| 52-3507010 | 5***0 | Тормоз стояночный в сборе | |
| 52-3508042 | 5***2 | Тяга привода стояночного тормоза в сборе | |
| ВК-52-3508174 | В***4 | Тяга привода стояночного тормоза в сборе | |
| 1 | А***С | Головка тяги собачки рычага центрального тормоза | |
| 2 | 2***8 | Палец 10х35 крепления рычага центрального тормоза к сектору | |
| 3 | 2***8 | Болт М8х1х35 | |
| 4 | 5***8 | Сектор рычага центрального тормоза | |
| 5 | 6***А | Рычаг привода стояночного тормоза | |
| 6 | 2***8 | Болт М10-6gх22 | |
| 6 | 2***8 | Болт М10-6gх22 | |
| 7 | 5***2 | Корпус шариков разжимного механизма центрального тормоза | |
| 8 | 3***S | Шарик диаметром 11,9 мм | |
| 9 | 5***0 | Корпус разжимного механизма | |
| 10 | 5***4 | Толкатель разжимного механизма центрального тормоза | |
| 11 | 5***3 | Ограничитель хода корпуса шариков разжимного механизма центрального тормоза | |
| 12 | 2***6 | Заглушка 25 | |
| 13 | 5***Б | Пружина первичной колодки центрального тормоза стяжная | |
| 14 | 5***9 | Пружина стяжная вторичной колодки | |
| 15 | 5***3 | Опора колодок центрального тормоза | |
| 16 | 5***0 | Корпус регулировочного механизма центрального тормоза | |
| 17 | 1***8 | Винт регулировочный в сборе | |
| 18 | 1***1 | Сухарь разжимной колодок центрального тормоза | |
| 19 | 2***6 | Заглушка 31 | |
| 20 | 5***Г | Барабан центрального тормоза | |
| 21 | 2***8 | Винт М8-6gх16 | |
| 22 | 2***8 | Болт М10х25 | |
| 23 | 5***2 | Маслоотражатель центрального тормоза | |
| 24 | 5***3 | Прокладка маслоотражателя центрального тормоза | |
| 25 | 5***Б | Колодка центрального тормоза в сборе | |
| 26 | 5***Б | Накладка центрального тормоза фрикционная | |
| 27 | 2***П | Заклепка 4,75х11 | |
| 28 | 5***1 | Щит центрального тормоза в сборе | |
| 29 | 5***5 | Отражатель щита центрального тормоза | |
| 30 | 2***8 | Палец 10х28 | |
| 31 | 6***5 | Вилка регулировочная тяги привода стояночного тормоза | |
| 32 | 5***3 | Тяга привода стояночного тормоза | |
| 33 | 5***0 | Собачка рычага центрального тормоза | |
| 34 | 5***8 | Тяга собачки рычага центрального тормоза | |
| 35 | 2***8 | Болт М12х1,75х30 | |
| 36 | 5***8 | Рычаг центрального тормоза со шляпкой в сборе | |
| 37 | А***В | Пружина тяги собачки рычага центрального тормоза | |
| 38 | А***7 | Штифт головки тяги собачки рычага центрального тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
