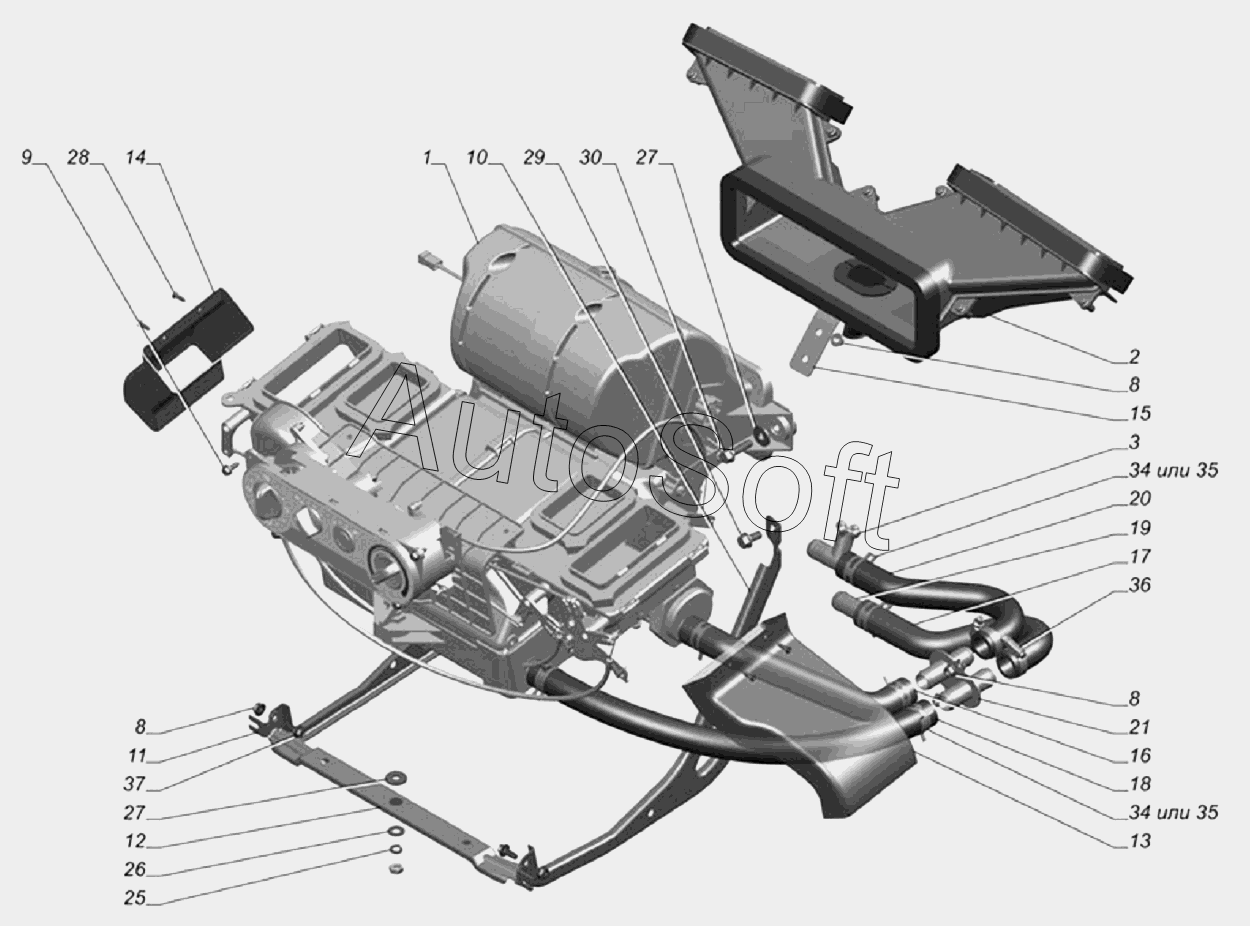

Каталог запасных частей к технике: ГАЗ-33106 Евро 3 (2015). Установка отопителя ГАЗ-33106 "Валдай" 33106-8101002
18
37
36
35
35
34
34
30
29
28
27
27
26
25
21
20
19
1
17
16
15
14
13
12
11
10
9
8
8
8
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Отопитель | |
| 2 | 3***0 | Короб воздухозаборника | |
| 3 | 3***0 | Тройник выпускной | |
| 8 | 4***8 | Гайка М6 | |
| 9 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 10 | 3***4 | Кронштейн отопителя правый | |
| 11 | 3***5 | Кронштейн отопителя левый | |
| 12 | 3***2 | Поперечина | |
| 13 | 3***4 | Воздуховод правый | |
| 14 | 3***5 | Воздуховод левый | |
| 15 | 3***0 | Кронштейн воздухозаборника | |
| 16 | 3***0 | Шланг отводящий | |
| 17 | 3***2 | Шланг | |
| 18 | 3***0 | Шланг отопителя подводящий | |
| 19 | 3***0 | Штуцер | |
| 20 | 3***4 | Шланг отопителя | |
| 21 | 3***0 | Соединитель | |
| 25 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 26 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 27 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 28 | 4***6 | Винт 4х12 | |
| 29 | 4***7 | Болт М8-6gх16 | |
| 30 | 4***3 | Болт М8х30 | |
| 34 | 0***9 | Хомут пружинный 29х12 | |
| 35 | 2***0 | Хомут пружинный 29х12 | |
| 36 | 4***7 | Хомут 20-32 | |
| 37 | Е***8 | Болт СпМ6х16 |
