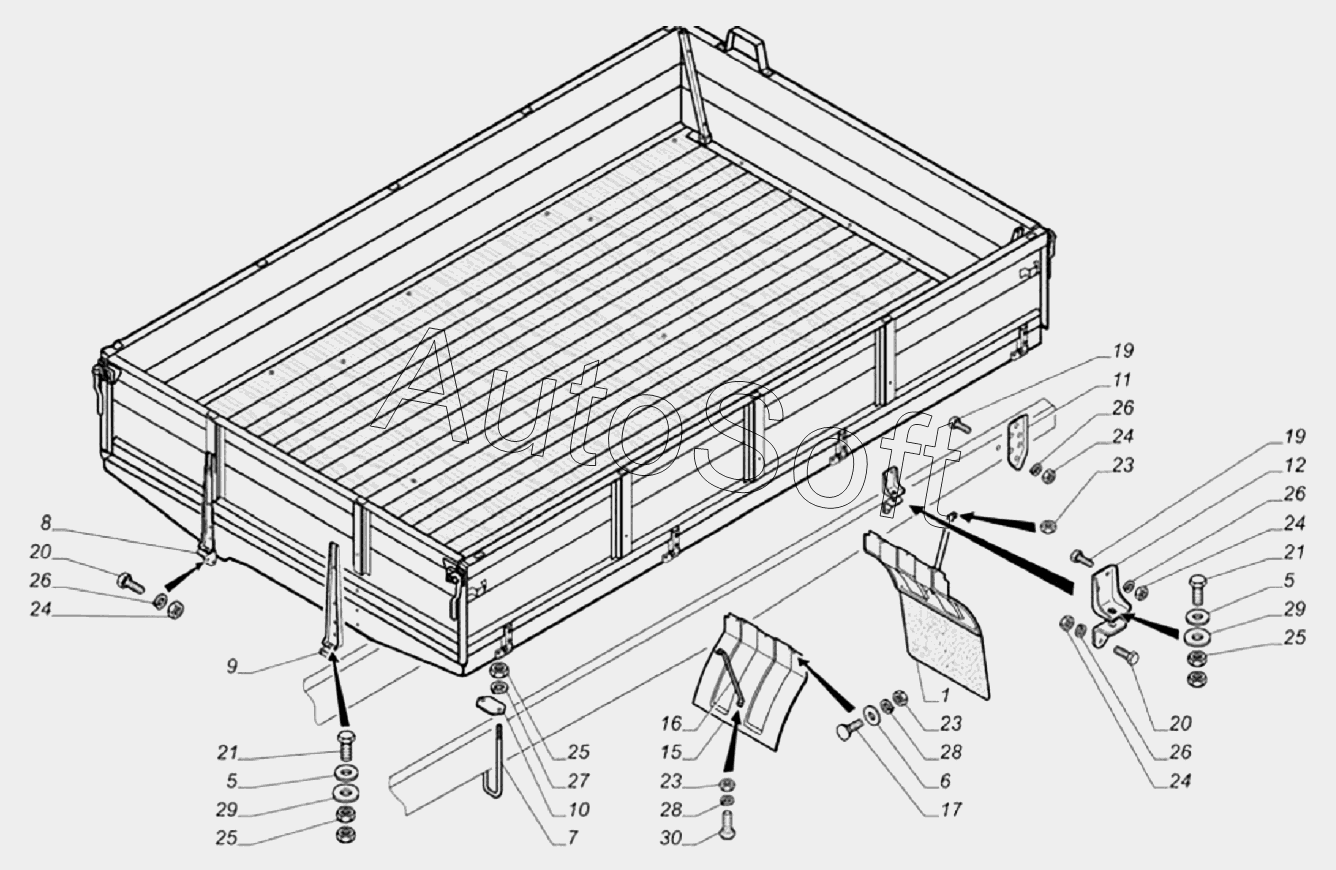

Каталог запасных частей к технике: ГАЗ-33106 Евро 3 (2015). Установка деталей крепления платформы и брызговиков 3310-8521001
17
30
29
29
28
28
27
26
26
26
26
25
25
25
24
24
24
24
23
23
23
21
21
20
20
19
19
1
16
15
12
11
10
9
8
7
6
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Брызговик заднего колеса в сборе | |
| 5 | 2***9 | Шайба 12 | |
| 6 | 2***9 | Шайба 12,5 | |
| 7 | 9***0 | Стремянка задняя | |
| 8 | 4***8 | Угольник установочной платформы на раме правый | |
| 9 | 4***9 | Угольник установочный платформы на раме левый | |
| 10 | 5***2 | Накладка стремянки | |
| 11 | 3***0 | Кронштейн крепления платформы | |
| 12 | 3***4 | Кронштейн крепления платформы к раме | |
| 15 | 3***4 | Брызговик заднего колеса | |
| 16 | 3***6 | Кронштейн брызговика | |
| 17 | 2***9 | Болт М8-6gх20 ОСТ 37.001.106-75 | |
| 19 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 20 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 21 | 4***5 | Болт М12х1,25-6дх50 | |
| 23 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 24 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 25 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 26 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 27 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 28 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 29 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 30 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 |
