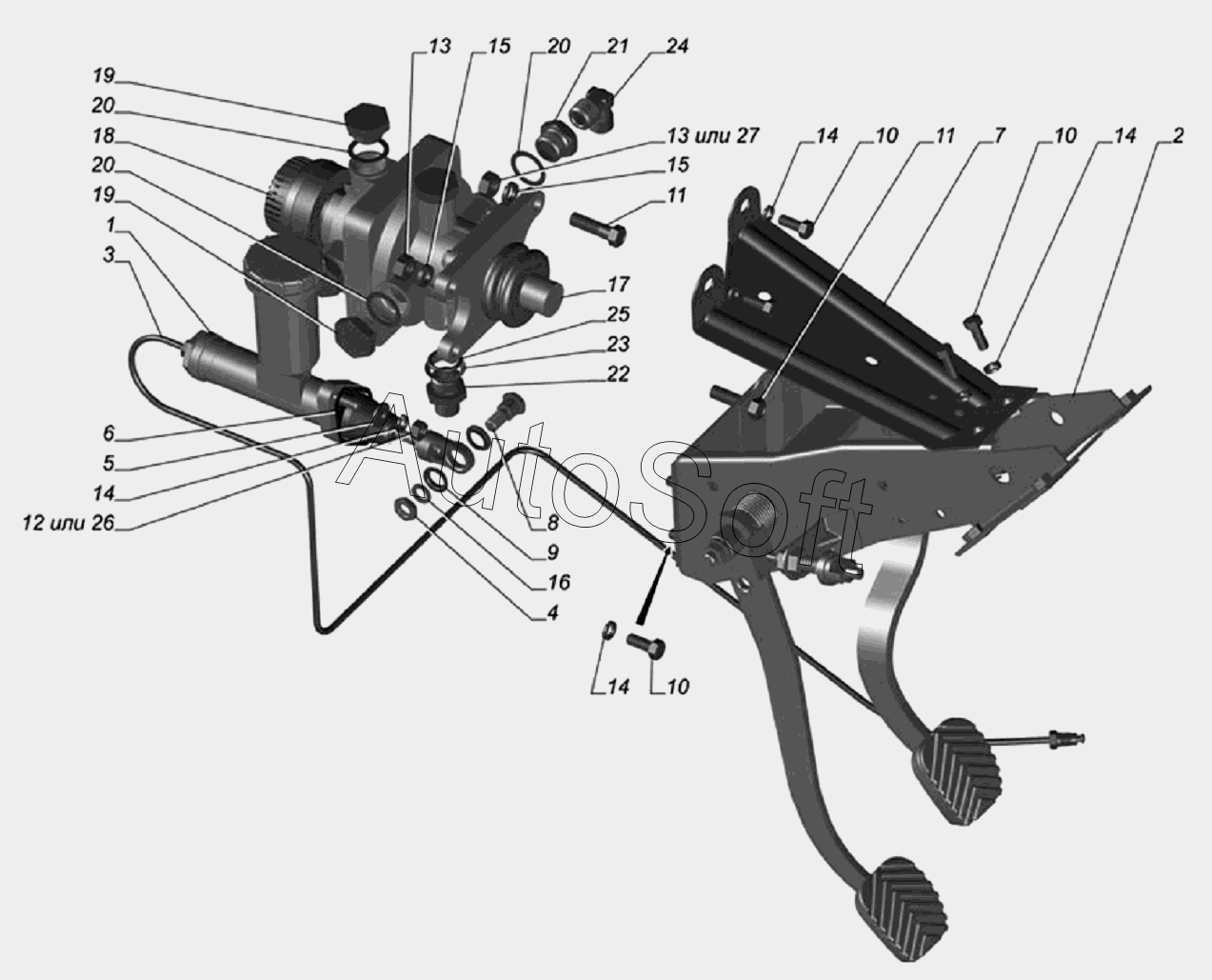

Каталог запасных частей к технике: ГАЗ-33106 Евро 3 (2015). Установка привода сцепления и тормоза 33106-1602002
14
14
14
14
27
26
25
24
23
22
21
20
20
20
19
19
18
17
16
15
15
1
13
13
12
11
11
10
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Главный цилиндр привода сцепления | |
| 2 | 3***8 | Кронштейн с педалями | |
| 3 | 3***0 | Трубка от главного цилиндра к гибкому шлангу | |
| 4 | 2***9 | Гайка 10х1-6Н | |
| 5 | 2***9 | Шайба 8,4 | |
| 6 | 2***4 | Прокладка главного цилиндра выключения сцепления | |
| 7 | 3***8 | Распорка кронштейна педалей | |
| 8 | 2***8 | Ось толкателя педали | |
| 9 | 2***9 | Втулка оси толкателя | |
| 10 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 11 | 2***9 | Болт М10-6gх35 ОСТ 37.001.123-96 | |
| 12 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 14 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 15 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 16 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 17 | 1***0 | Кран тормозной | |
| 18 | 3***0 | Шумоглушитель | |
| 19 | 2***9 | Пробка М22х1,5х10 | |
| 20 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 21 | 4***0 | Штуцер | |
| 22 | 8***7 | Штуцер | |
| 23 | 8***4 | Шайба | |
| 24 | 8***3 | Угольник ввертный | |
| 25 | 7***9 | Кольцо уплотнительное | |
| 26 | 2***1 | Гайка М8х1 | |
| 27 | 2***1 | Гайка М10 |
