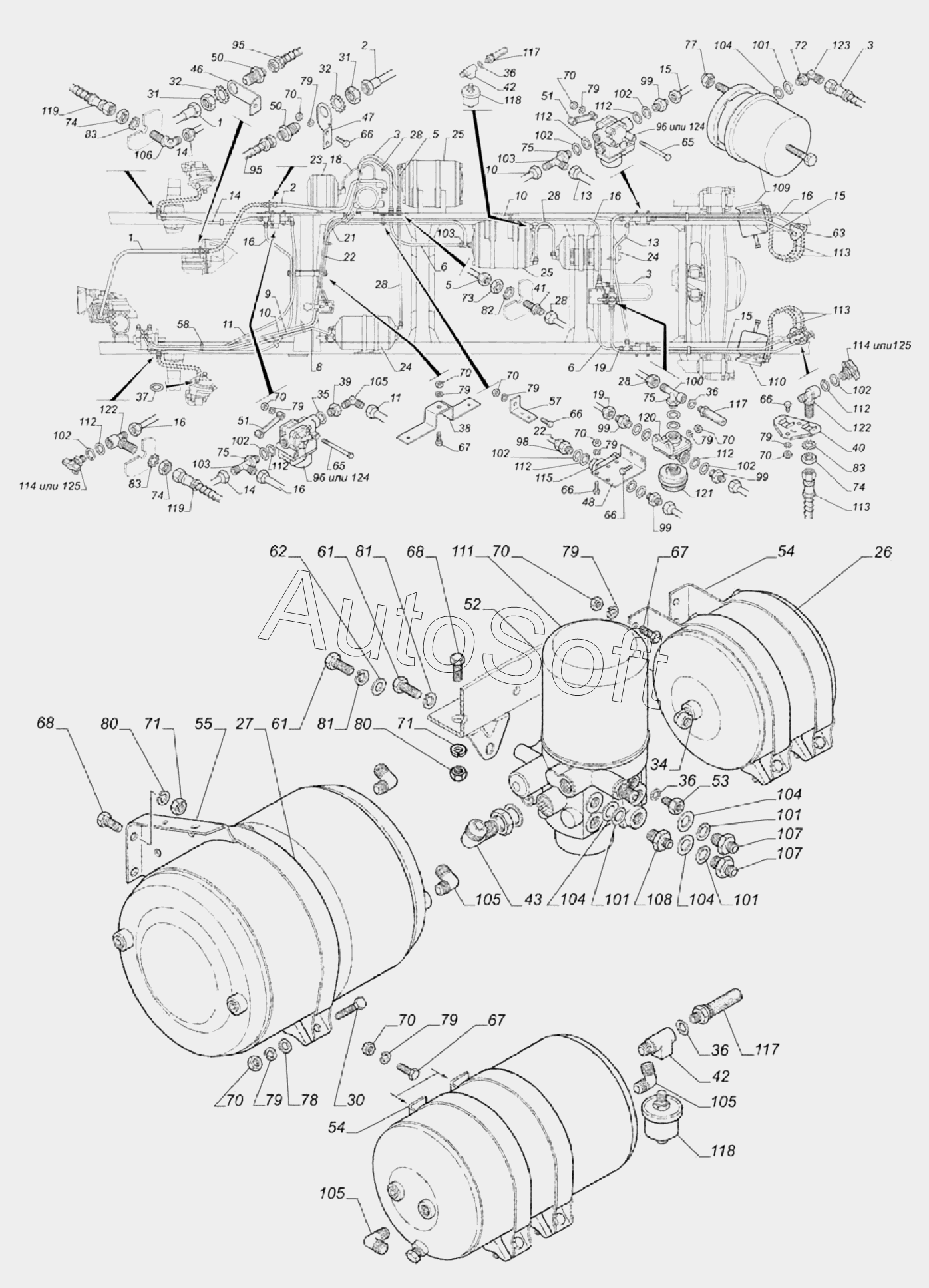

Каталог запасных частей к технике: ГАЗ-33106 Евро 3 (2015). Установка привода тормозной системы 33106-3500001
1
1
2
2
3
3
3
5
5
6
6
8
9
10
10
10
11
11
13
13
14
14
14
15
15
15
16
16
16
16
16
18
19
19
21
22
22
23
24
24
25
25
26
27
28
28
28
28
28
30
31
31
32
32
34
35
36
36
36
36
37
38
39
40
41
42
42
43
46
47
48
50
50
51
51
52
53
54
54
55
57
58
61
61
62
63
65
65
66
66
66
66
66
67
67
67
68
68
70
70
70
70
70
70
70
70
70
70
70
71
71
72
73
74
74
74
75
75
75
77
78
79
79
79
79
79
79
79
79
79
79
79
80
80
81
81
82
83
83
83
95
95
96
96
98
99
99
99
99
100
101
101
101
101
102
102
102
102
102
102
102
103
103
103
104
104
104
104
105
105
105
105
106
107
107
108
109
110
111
112
112
112
112
112
112
112
113
113
113
114
114
125
125
115
117
117
117
118
118
119
119
120
121
122
122
123
124
124
125
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Трубка от компрессора к штуцеру | |
| 2 | 3***6 | Трубка от штуцера к воздухоосушителю | |
| 3 | 3***0 | Трубка от воздухоосушителя к муфте | |
| 5 | 3***4 | Трубка от баллона к штуцеру | |
| 6 | 3***0 | Трубка от муфты к тройнику | |
| 8 | 3***4 | Трубка от баллона к тормозному крану | |
| 9 | 3***6 | Трубка от тройника к тормозному крану | |
| 10 | 3***0 | Трубка от тормозного крана к тройнику | |
| 11 | 3***4 | Трубка от тормозного крана к переднему модулятору | |
| 13 | 3***0 | Трубка от правого модулятора к левому модулятору | |
| 14 | 3***4 | Трубка от модулятора к переднему правому гибкому шлангу | |
| 15 | 3***0 | Трубка от заднего модулятора к гибкому шлангу | |
| 16 | 3***2 | Трубка от модулятора к переднему левому гибкому шлангу | |
| 18 | 3***4 | Трубка от воздухоосушителя к регенерационному баллону | |
| 19 | 3***0 | Трубка от клапана быстрого оттормаживания к правому гибкому шлангу | |
| 21 | 3***6 | Трубка от воздухоосушителя к крану стояночного тормоза | |
| 22 | 3***0 | Трубка от крана стояночного тормоза к двухмагистральному клапану | |
| 23 | 3***5 | Баллон воздушный тормозов | |
| 24 | 6***5 | Баллон воздушный в сборе | |
| 25 | 4***0 | Баллон воздушный | |
| 26 | 3***2 | Хомут крепления вакуумного баллона в сборе | |
| 27 | 3***6 | Хомут воздушного баллона | |
| 28 | 3***0 | Трубка от двухмагистрального клапана к тройнику клапана быстрого оттормаживания | |
| 30 | 2***9 | Болт М8-6gх55 | |
| 31 | 2***9 | Гайка М27х1.5 | |
| 32 | 2***9 | Шайба 28 | |
| 34 | 2***П | Штуцер 1/4"-18 угловой | |
| 35 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 36 | 5***3 | Прокладка | |
| 37 | 4***2 | Прокладка уплотнительная | |
| 38 | 3***9 | Кронштейн | |
| 39 | 4***0 | Штуцер | |
| 40 | 3***3 | Кронштейн шлангов левый | |
| 41 | 3***6 | Штуцер | |
| 42 | 3***9 | Тройник | |
| 43 | 3***6 | Угольник | |
| 46 | 3***8 | Кронштейн шланга передний | |
| 47 | 3***9 | Кронштейн шланга задний | |
| 48 | 3***8 | Кронштейн | |
| 50 | 3***0 | Штуцер | |
| 51 | 3***8 | Пластина | |
| 52 | 3***7 | Кронштейн | |
| 53 | 3***2 | Штуцер | |
| 54 | 3***0 | Кронштейн крепления вакуумного баллона задний | |
| 55 | 3***0 | Кронштейн воздушного баллона | |
| 57 | 3***9 | Кронштейн | |
| 58 | 4***1 | Поясок | |
| 61 | 4***5 | Болт М12х1,5х30 | |
| 62 | 2***9 | Шайба 12 | |
| 63 | 3***5 | Кронштейн шлангов правый | |
| 65 | 2***9 | Болт М8-6gх90 | |
| 66 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 67 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 68 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 70 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 71 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 72 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 73 | 2***9 | Гайка М18х1,5-6Н | |
| 74 | 2***9 | Гайка М20Х1,5-6Н | |
| 75 | 4***0 | Гайка М22х1,5-6Н | |
| 77 | 4***4 | Гайка М16х1,5 крепления болтов крепления поворотных кулаков с эксцентриковой шайбой к стойке и болтов крепления поворотных кулаков к стойке | |
| 78 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 79 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 80 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 81 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 82 | 2***9 | Шайба 18 | |
| 83 | 2***9 | Шайба 20 | |
| 95 | 3***8 | Шланг | |
| 96 | B***F | Модулятор | |
| 98 | 8***4 | Штуцер | |
| 99 | 8***7 | Штуцер | |
| 100 | 8***3 | Тройник | |
| 101 | 8***3 | Шайба | |
| 102 | 8***4 | Шайба | |
| 103 | 8***2 | Тройник | |
| 104 | 8***6 | Кольцо уплотнительное | |
| 105 | 8***3 | Угольник ввертный | |
| 106 | 8***1 | Угольник фланцевый | |
| 107 | 8***6 | Штуцер | |
| 108 | 8***6 | Датчик давления воздуха 3902.3829 | |
| 109 | B***1 | Камера тормозная тип 14/16 задняя левая | |
| 110 | B***2 | Камера тормозная тип 14/16 задняя правая | |
| 111 | Z***0 | Модуль подготовки воздуха (воздухоосушитель) | |
| 112 | 7***9 | Кольцо уплотнительное | |
| 113 | 3***5 | Шланг гибкий тормозов задний | |
| 114 | 1***1 | Клапан контрольного вывода | |
| 115 | 1***0 | Клапан двухмагистральный | |
| 117 | 6***0 | Датчик аварийного давления воздуха 6072.3829 | |
| 118 | 3***0 | Датчик давления масла 3902.3829 | |
| 119 | 3***0 | Шланг гибкий тормозов передний | |
| 120 | 1***0 | Клапан быстрого оттормаживания | |
| 121 | 3***0 | Шумоглушитель | |
| 122 | 5***1 | Тройник | |
| 123 | 8***0 | Угольник | |
| 124 | А***2 | Модулятор | |
| 125 | 1***0 | Клапан контрольного вывода в сборе | |
| 125 | 1***1 | Клапан контрольного вывода |
