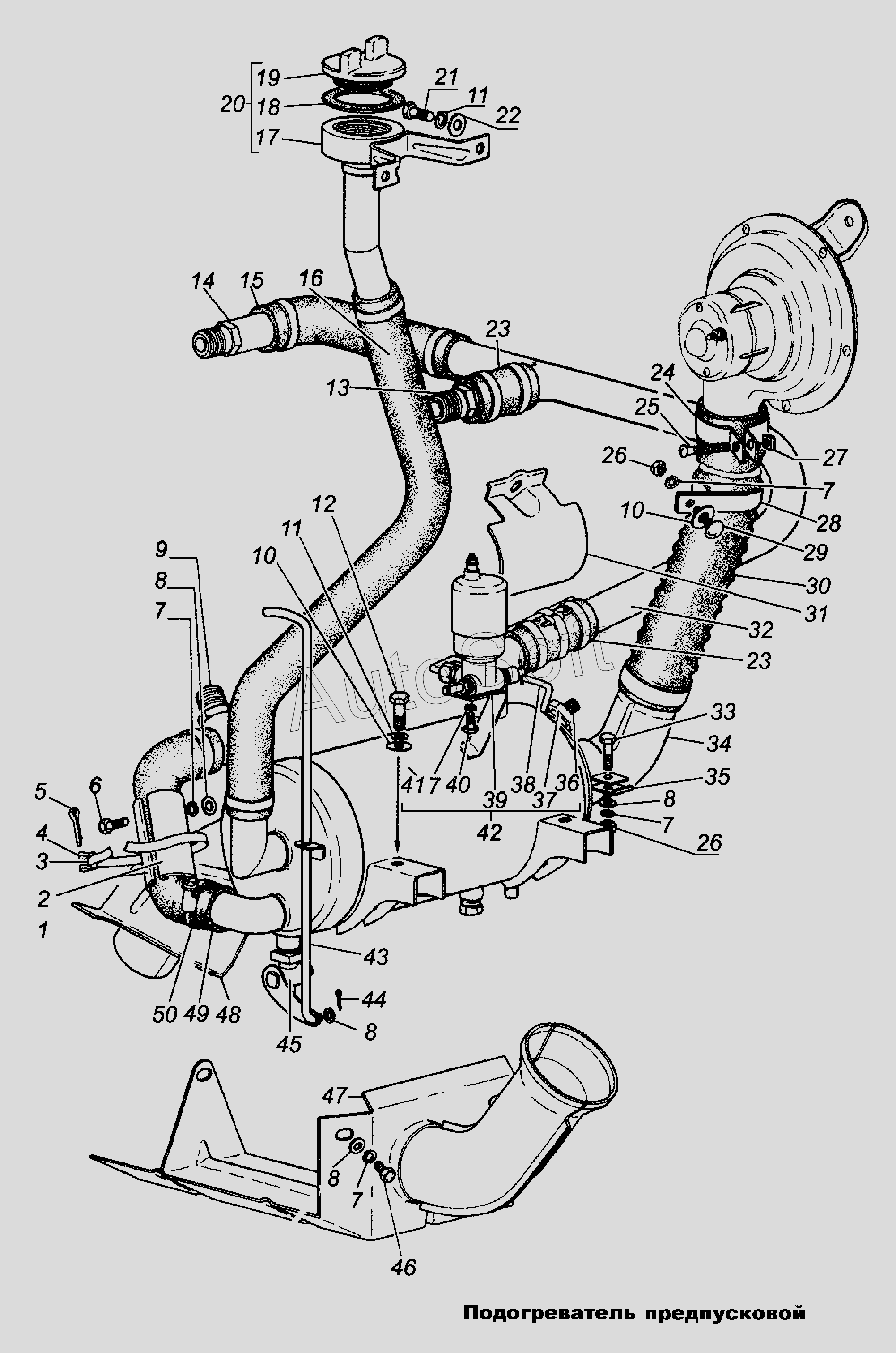

Каталог запасных частей к технике: ГАЗ-3308 (2002). Подогреватель предпусковой
39
27
28
29
30
31
32
33
34
35
36
37
38
26
26
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
7
7
7
7
7
8
8
8
8
9
10
10
11
11
12
13
1
15
16
17
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***А | Патрубок газоотводящий пускового подогревателя в сборе | |
| 2 | 6***1 | Экран отводящего шланга подогревателя в сборе | |
| 3 | 2***9 | Лента стяжная 10х380 | |
| 4 | 2***9 | Пряжка | |
| 5 | 2***9 | Шплинт 5,6х22 | |
| 6 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 7 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 8 | 2***9 | Шайба 6 | |
| 9 | 6***2 | Штуцер пускового подогревателя отводящий | |
| 10 | 2***9 | Шайба 8,5 | |
| 11 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 12 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 13 | 5***А | Штуцер подводящий пускового подогревателя левый | |
| 14 | 5***6 | Штуцер подводящий пускового подогревателя правый | |
| 15 | 5***1 | Шланг подводящей трубы пускового подогревателя | |
| 16 | 3***3 | Шланг заливной | |
| 17 | 3***0 | Горловина заливная подогревателя с фланцем | |
| 18 | 5***Б | Прокладка пробки бачка | |
| 19 | 5***4 | Пробка фланца заливной горловины | |
| 20 | 3***7 | Горловина заливная подогревателя с пробкой | |
| 21 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 22 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 23 | 6***1 | Шланг трубы котла пускового подогревателя | |
| 24 | 2***9 | Хомут 48 | |
| 25 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 26 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 27 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 28 | 3***2 | Скоба | |
| 29 | 2***9 | Болт М6-6gх20 ОСТ 37.001.106-75 | |
| 30 | 3***6 | Шланг воздухоподводящий подогревателя | |
| 31 | 6***9 | Экран отводящего шланга подогревателя | |
| 32 | 3***6 | Труба подводящая подогревателя | |
| 33 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 34 | 3***9 | Патрубок воздухоподводящий в сборе | |
| 35 | 5***9 | Хомут крепления воздухоподводящего патрубка подогревателя | |
| 36 | С***Л | Свеча | |
| 37 | О***2 | Гайка поджимная свечи подогревателя | |
| 38 | 5***1 | Трубка бензопровода подогревателя в сборе | |
| 39 | П***В | Клапан электромагнитный в сборе | |
| 40 | 3***9 | Болт М6х9 | |
| 41 | 3***0 | Теплообменник подогревателя | |
| 42 | 3***0 | Подогреватель предпусковой | |
| 43 | 6***5 | Рычаг управления сливным краником пускового подогревателя | |
| 44 | 2***9 | Шплинт 1,6х12 ОСТ 37.001.171-93 | |
| 45 | П***2 | Кран в сборе (51-1305040-10) | |
| 46 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 47 | 6***А | Кожух направляющий с патрубком в сборе | |
| 48 | 6***4 | Экран | |
| 49 | 6***9 | Шланг отводящий подогревателя | |
| 50 | 0***3 | Хомут 32-50 ТО17-9-20-98 |
