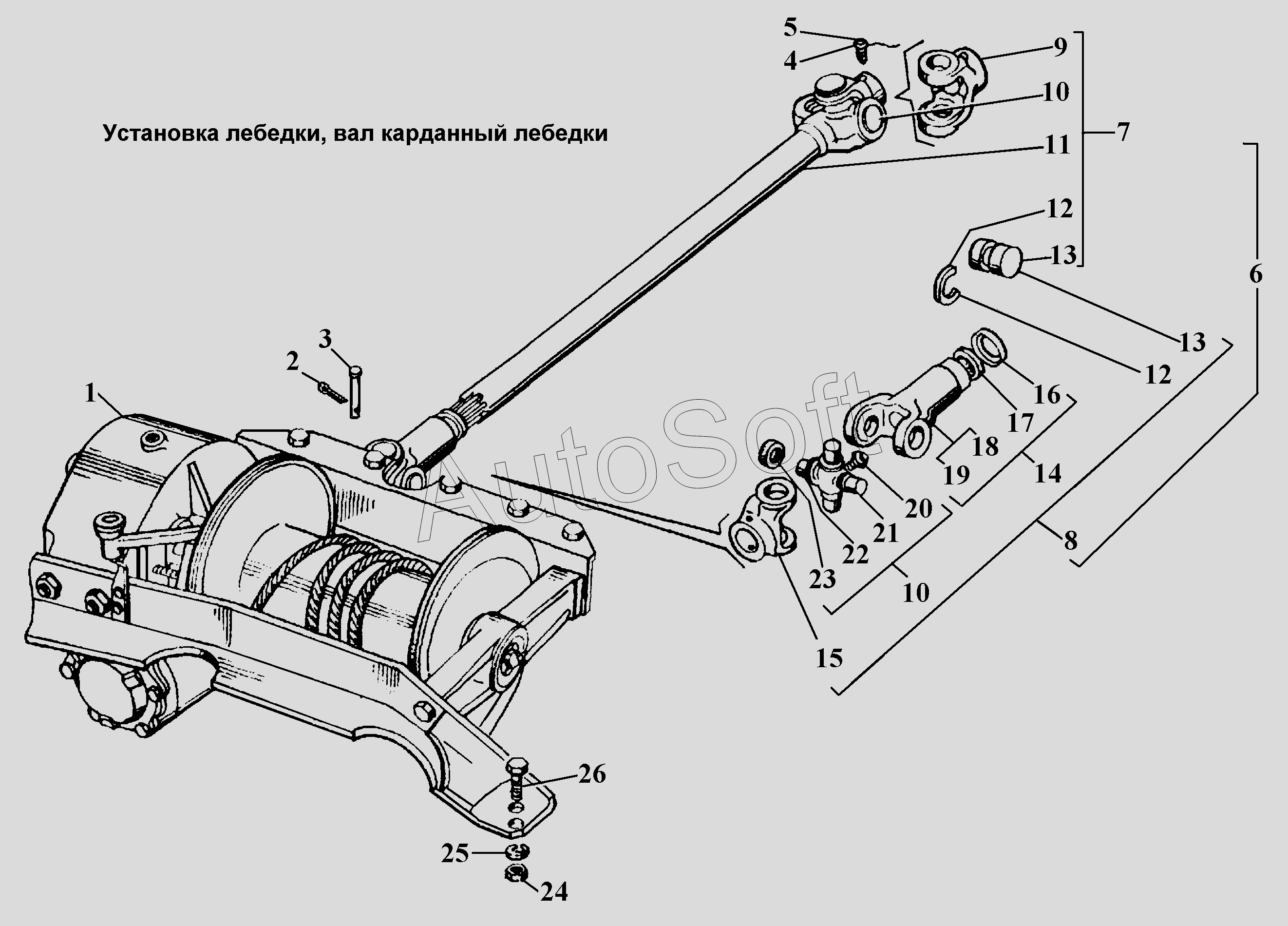

Каталог запасных частей к технике: ГАЗ-3308 (2002). Установка лебедки, вал карданный лебедки
12
12
26
25
24
23
22
21
20
19
18
17
16
15
14
13
13
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Лебедка с редуктор | |
| 2 | 2***9 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 3 | 2***9 | Палец 5,5х58 | |
| 4 | 4***0 | Шплинт 0,8х225 | |
| 5 | 2***9 | Винт М8х1-6hх12,5 | |
| 6 | 3***0 | Вал карданный лебедки | |
| 7 | 3***4 | Вал карданный лебедки с вилкой | |
| 8 | 3***5 | Кардан промежуточный | |
| 9 | 6***4 | Вилка промежуточного кардана к коробке отбора мощности | |
| 10 | 3***6 | Крестовина карданного вала с манжетами | |
| 10 | 6***2 | Крестовина кардана промежуточного вала в сборе | |
| 11 | 3***5 | Вал карданный лебедки | |
| 12 | 2***3 | Кольцо стопорное | |
| 13 | 7***2 | Подшипник крестовины карданного вала | |
| 14 | 3***7 | Вилка скользящая карданного вала лебедки | |
| 15 | 6***3 | Вилка карданного вала к редуктору лебедки | |
| 16 | 6***7 | Обойма сальника | |
| 17 | 6***8 | Сальник скользящей вилки кардана лебедки | |
| 18 | 3***8 | Вилка скользящая карданного вала лебедки | |
| 19 | 2***П | Заглушка 32 ОСТ 37.001.173-82 | |
| 20 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 21 | 3***0 | Крестовина карданного вала | |
| 21 | 6***2 | Крестовина кардана промежуточного вала | |
| 22 | 3***7 | Отражатель крестовины карданного вала заднего моста | |
| 22 | 6***А | Отражатель сальника крестовины карданного вала | |
| 23 | 6***А | Манжета с пружиной крестовины карданного вала в сборе | |
| 24 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 25 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 26 | 2***9 | Болт М12х1,25-6gх32 ОСТ 37.001.123-96 |
