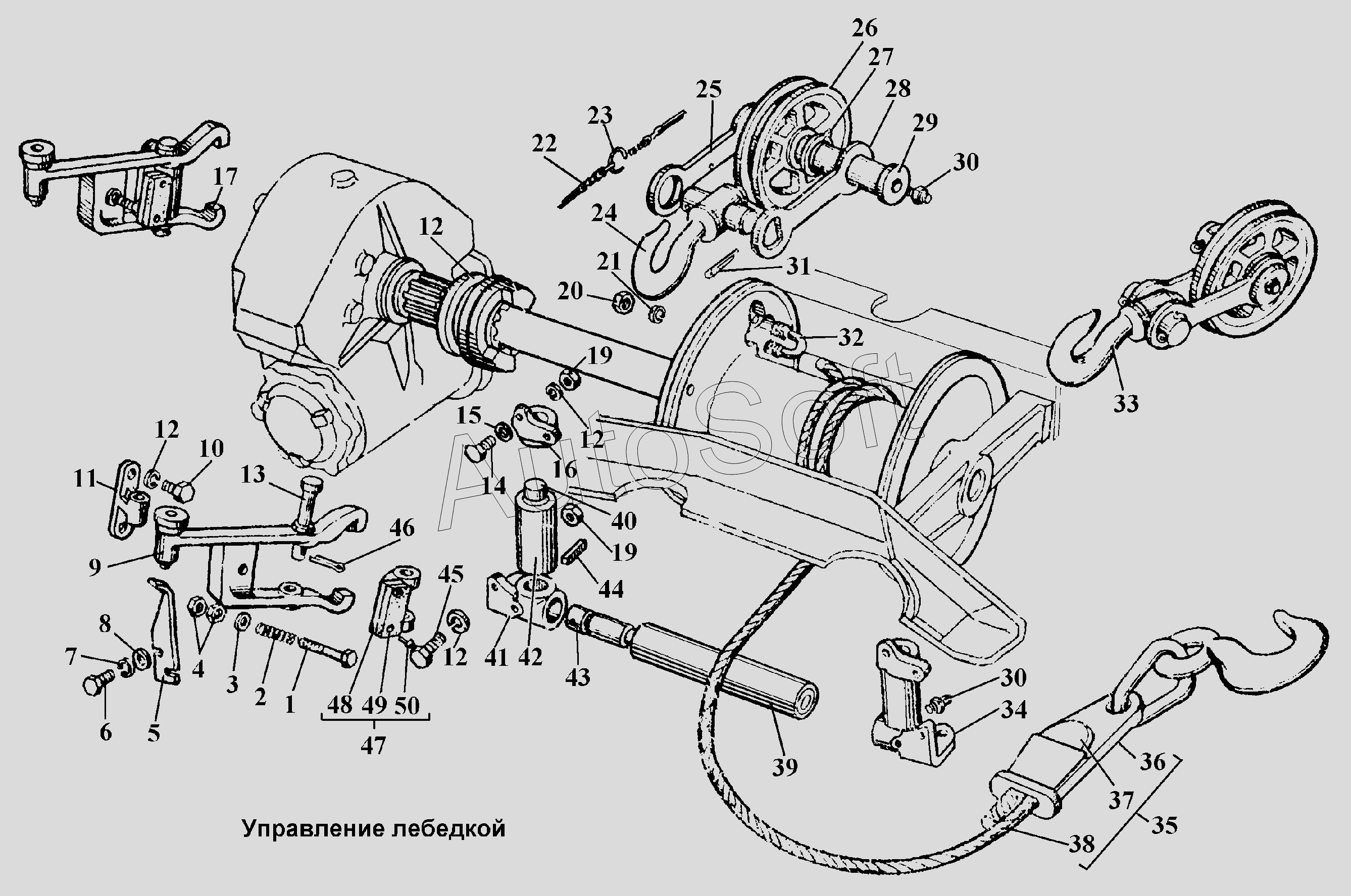

Каталог запасных частей к технике: ГАЗ-3308 (2002). Управление лебедкой
39
27
28
29
30
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
13
1
2
3
4
5
6
7
8
9
11
12
12
12
12
14
15
16
17
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Болт М8-6gх52 | |
| 2 | 6***2 | Пружина | |
| 3 | 2***9 | Шайба 9 | |
| 4 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 5 | 6***0 | Упор фиксатора вилки включения барабана лебедки | |
| 6 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 7 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 8 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 9 | 6***0 | Вилка включения барабана лебедки в сборе | |
| 11 | 6***5 | Кронштейн крепления вилки включения барабана лебедки | |
| 12 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 13 | 2***9 | Палец 14х90 ОСТ 37.001.163-97 | |
| 14 | 2***9 | Болт М10-6gх35 ОСТ 37.001.123-96 | |
| 15 | 2***9 | Шайба 10,5 | |
| 16 | 6***0 | Кронштейн троса верхний | |
| 17 | 6***1 | Вилка включения барабана лебедки с рукояткой в сборе | |
| 19 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 20 | 2***9 | Гайка М10х1-6Н | |
| 21 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 22 | 6***5 | Цепь шплинтов съемной серьги блока лебедки в сборе | |
| 23 | 5***0 | Кольцо крепления цепи шплинта защелки буксирного крюка | |
| 24 | 6***Б | Крюк блока лебедки в сборе | |
| 25 | 6***0 | Серьга съемная блока лебедки в сборе | |
| 25 | 6***5 | Серьга съемная блока лебедки | |
| 26 | 6***Б | Блок лебедки | |
| 27 | 6***2 | Кольцо распорное блока лебедки | |
| 28 | 6***Б | Серьга блока лебедки | |
| 29 | 6***0 | Ось блока лебедки | |
| 30 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 31 | 2***8 | Шплинт 5х40 ОСТ 37.001.171-93 | |
| 32 | 6***0 | Стремянка крепления троса к барабану лебедки | |
| 33 | 6***А | Блок лебедки в сборе | |
| 34 | 6***1 | Кронштейн ролика троса лебедки нижний левый | |
| 35 | 6***1 | Трос, коуш и крюк лебедки в сборе | |
| 36 | 6***2 | Крюк в сборе | |
| 37 | 4***0 | Клин | |
| 38 | 4***5 | Трос лебедки | |
| 39 | 6***3 | Ролик горизонтальный троса лебедки в сборе | |
| 40 | 6***0 | Ось | |
| 41 | 6***0 | Кронштейн ролика троса лебедки нижний правый | |
| 42 | 6***3 | Ролик вертикальный троса лебедки в сборе | |
| 43 | 6***5 | Ось ролика троса лебедки горизонтальная | |
| 44 | 2***9 | Штифт 8х40 ОСТ 37.001.116-97 | |
| 45 | 2***9 | Болт М10-6gх32 ОСТ 37.001.123-96 | |
| 46 | 2***9 | Шплинт 4х20 ОСТ 37.001.171-93 | |
| 47 | 6***0 | Колодка тормоза барабана лебедки в сборе | |
| 48 | 6***1 | Колодка тормоза барабана лебедки | |
| 49 | 6***8 | Накладка фрикционная тормозной колодки | |
| 50 | 2***9 | Заклепка 4х16 ОСТ 37.001.157-75 |
