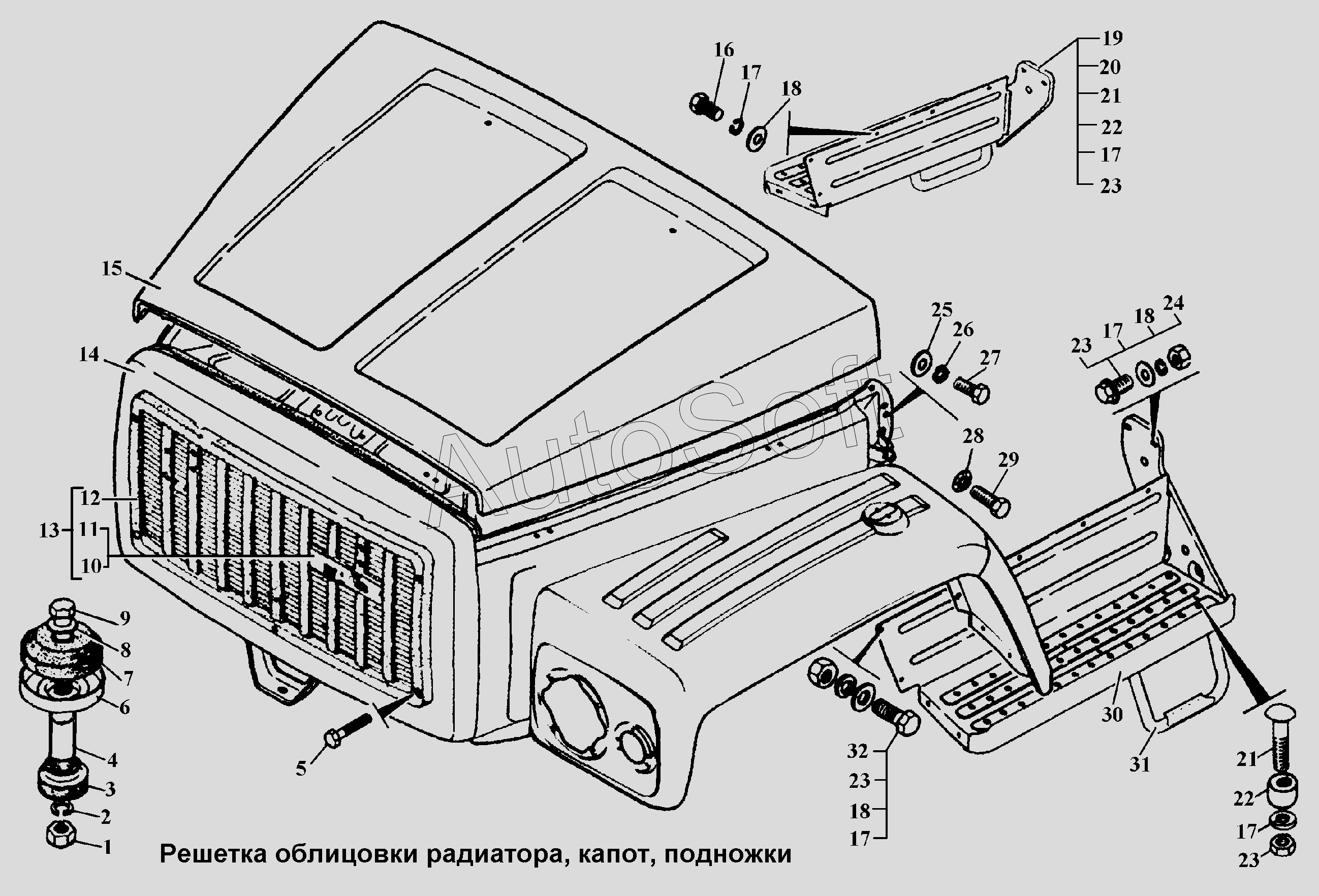

Каталог запасных частей к технике: ГАЗ-3308 (2002). Решетка облицовки радиатора, капот, подножки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
18
18
18
19
20
21
21
22
22
23
23
23
23
24
26
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 3 | 4***5 | Подушка крепления кабины нижняя | |
| 4 | 5***6 | Втулка распорная заднего крепления кабины | |
| 5 | 2***9 | Болт М6-6gх40 ОСТ 37.001.123-96 | |
| 6 | 5***Б | Гнездо верхней подушки опоры двигателя | |
| 7 | 6***В | Подушка крепления кабины верхняя задняя в сборе | |
| 8 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 9 | 2***9 | Болт М12х1,25-6gх80 ОСТ 37.001.123-96 | |
| 10 | 1***4 | Держатель декоративной накладки | |
| 11 | 4***5 | Знак заводской | |
| 12 | 4***0 | Решетка облицовки | |
| 13 | 3***2 | Решетка облицовки | |
| 14 | 3***0 | Оперение в сборе | |
| 14 | 3***0 | Оперение с радиатором | |
| 14 | 3***0 | Оперение с радиатором | |
| 14 | 3***8 | Оперение с радиатором | |
| 15 | 3***0 | Капот с арматурой | |
| 15 | 3***0 | Капот с арматурой | |
| 16 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 17 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 18 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 19 | 4***2 | Подножка правая в сборе | |
| 20 | 3***6 | Надставка подножки правая | |
| 21 | 2***9 | Болт М8-6gх45 ОСТ 37.001.106-75 | |
| 22 | 3***1 | Опора | |
| 23 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 24 | 4***9 | Болт М8х20 | |
| 26 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 28 | 2***9 | Шайба 8,2 | |
| 29 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 30 | 4***3 | Подножка левая в сборе | |
| 31 | 3***7 | Надставка подножки левая | |
| 32 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
