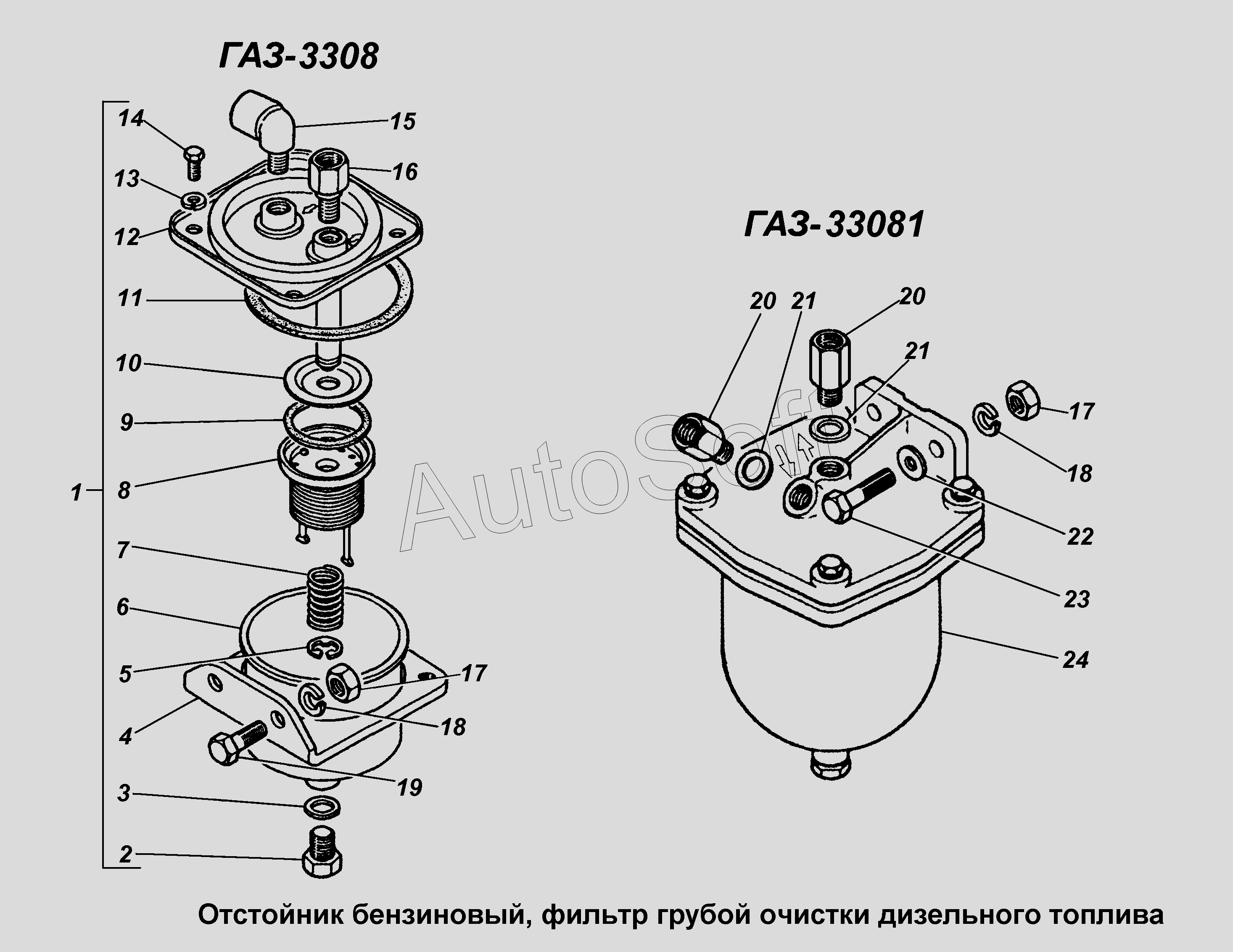

Каталог запасных частей к технике: ГАЗ-3308 (2002). Отстойник бензиновый, фильтр грубой очистки дизельного топлива
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Отстойник бензиновый | |
| 2 | 2***9 | Пробка М12х12 | |
| 3 | 3***7 | Прокладка датчика температуры охлаждающей жидкости | |
| 4 | 3***0 | Кронштейн отстойника | |
| 5 | 2***6 | Шайба 9 ГОСТ 11648-75 | |
| 6 | 3***0 | Корпус бензинового отстойника | |
| 7 | 5***8 | Пружина фильтрующего элемента бензинового отстойника | |
| 8 | 5***0 | Элемент фильтрующий грубой очистки топлива | |
| 9 | 5***5 | Прокладка фильтрующего элемента | |
| 10 | 3***8 | Крышка фильтрующего элемента | |
| 11 | 3***5 | Прокладка крышки бензинового отстойника | |
| 12 | 3***4 | Крышка отстойника со стержнем и штуцером | |
| 13 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 14 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 15 | 2***9 | Штуцер угловой | |
| 16 | 2***9 | Штуцер | |
| 17 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 18 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 19 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 20 | 4***4 | Штуцер | |
| 21 | 4***1 | Прокладка | |
| 22 | 2***9 | Шайба 11 | |
| 23 | 2***9 | Болт М10-6gх35 ОСТ 37.001.123-96 | |
| 24 | 7***1 | Фильтр грубой очистки топлива ТУ 37.104.023-76 |
