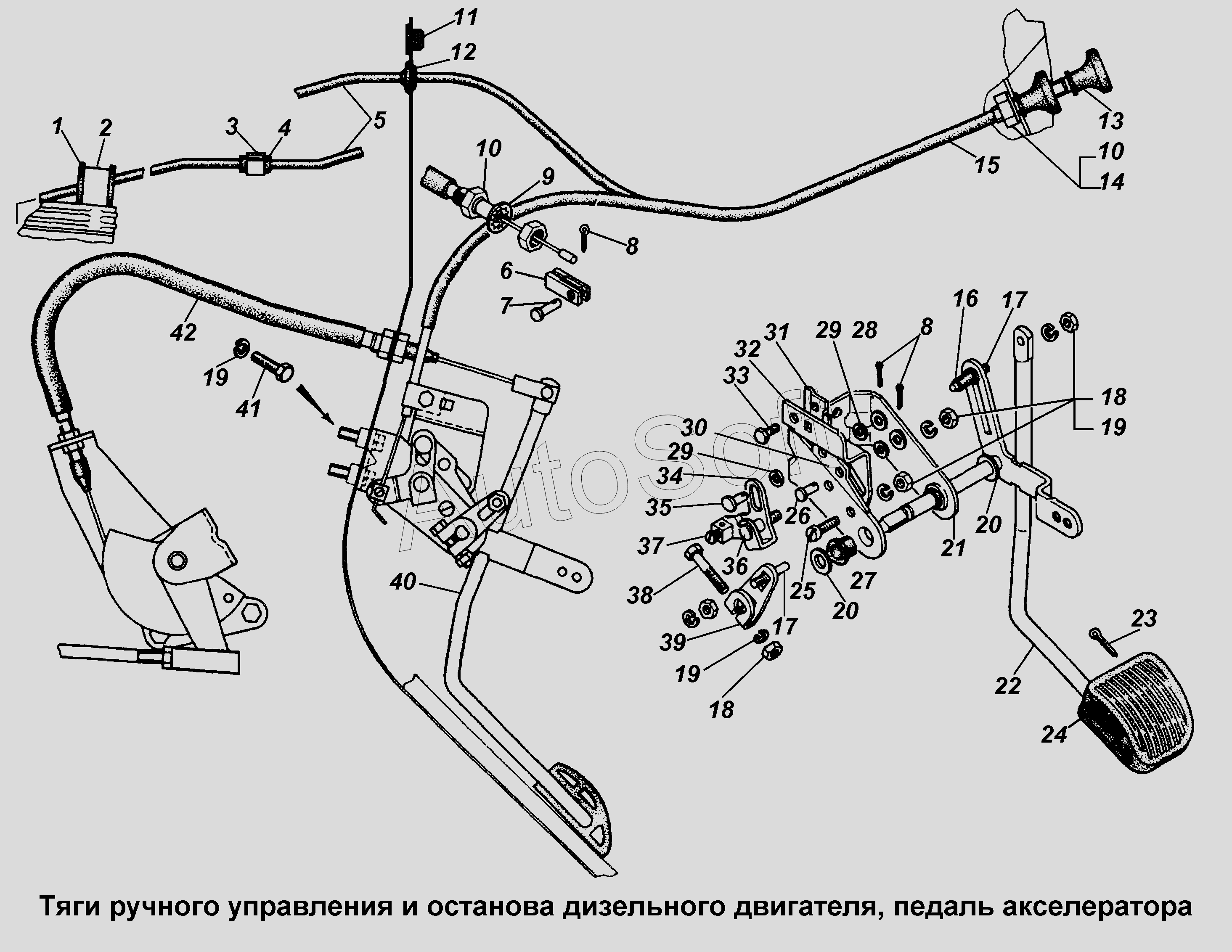

Каталог запасных частей к технике: ГАЗ-3308 (2002). Тяги ручного управления и останова дизельного двигателя, педаль акселератора
33
23
24
25
26
27
28
29
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
5
6
7
8
8
9
10
10
11
1
13
14
15
16
17
17
18
18
19
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***7 | Муфта | |
| 2 | 2***9 | Скоба 20 | |
| 3 | 2***6 | Втулка защитная | |
| 4 | 6***3 | Скоба крепления проводов | |
| 5 | 4***1 | Тяга останова двигателя | |
| 6 | 3***9 | Муфта | |
| 7 | 2***9 | Палец 5х18 ОСТ 37.001.163-97 | |
| 8 | 2***9 | Шплинт 2х12 | |
| 9 | 2***9 | Шайба 2-12 ОСТ 37.001.145-75 | |
| 10 | 2***9 | Гайка М12х1,25 | |
| 11 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 12 | 4***3 | Заглушка | |
| 13 | 4***2 | Ручка тяги останова двигателя | |
| 14 | 2***9 | Шайба 12,5 | |
| 15 | 3***1 | Тяга ручного управления акселератором | |
| 16 | 5***0 | Трубка упора | |
| 17 | 3***8 | Упор педали акселератора | |
| 18 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 19 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 20 | 2***6 | Шайба 9 ГОСТ 11648-75 | |
| 21 | 3***5 | Кронштейн валика педали | |
| 22 | 3***6 | Рычаг педали акселератора с валиком | |
| 23 | 2***9 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 24 | 3***3 | Педаль | |
| 25 | 3***6 | Ось | |
| 26 | 2***9 | Винт М6-6gх16 ОСТ 37.001.128-96 | |
| 27 | 2***Б | Втулка валика акселератора | |
| 28 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 29 | 3***7 | Втулка | |
| 30 | 3***2 | Упор | |
| 31 | 5***1 | Зажим | |
| 32 | 3***2 | Кронштейн зажима | |
| 33 | 4***0 | Болт М5х12 | |
| 34 | 3***2 | Рычаг тяги ручного управления | |
| 35 | 3***5 | Ось | |
| 36 | 3***4 | Шпилька крепления рычага акселератора | |
| 37 | 2***9 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 38 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 39 | 3***7 | Рычаг | |
| 40 | 3***8 | Педаль акселератора | |
| 41 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 42 | 3***0 | Тяга акселератора с оболочкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
