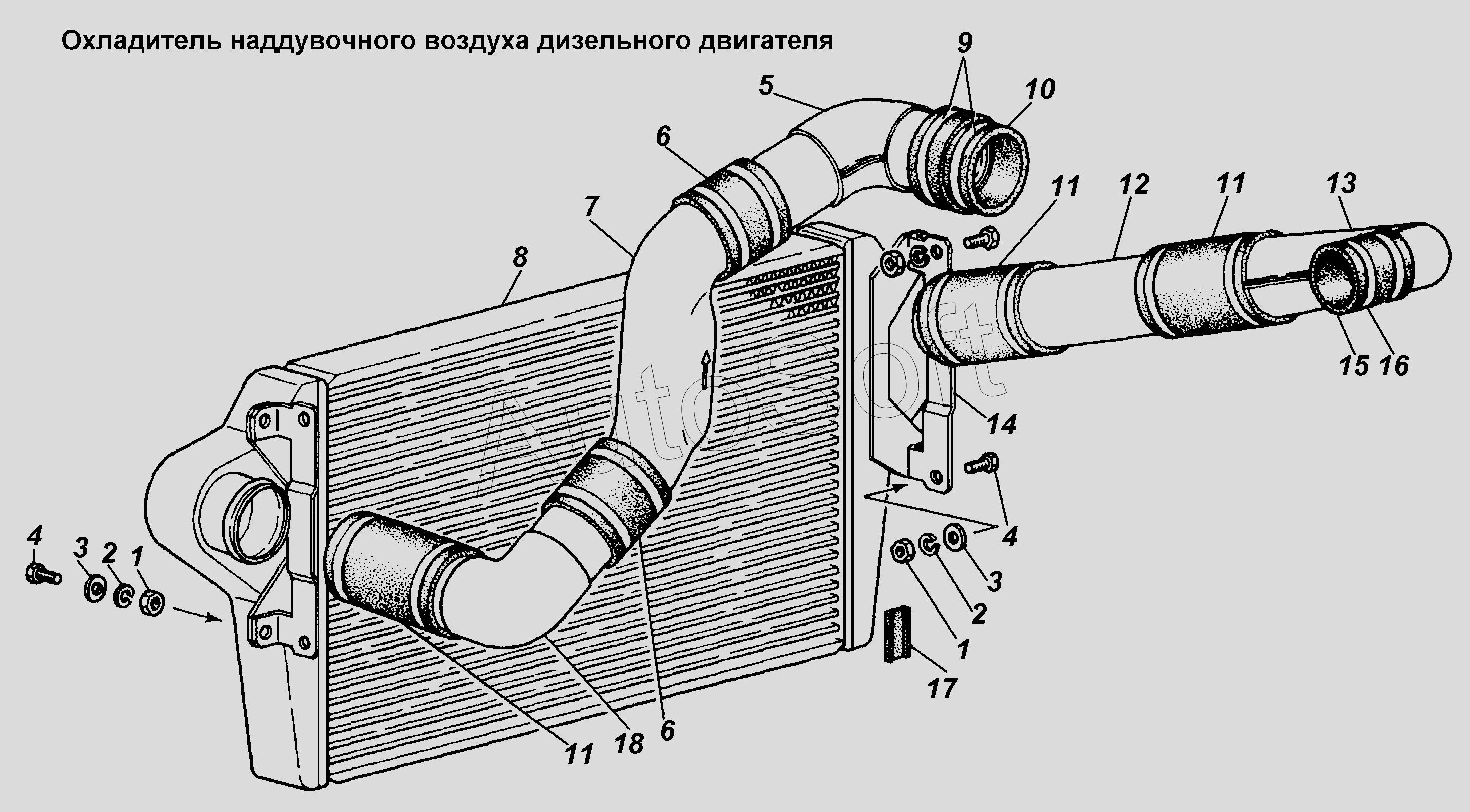

Каталог запасных частей к технике: ГАЗ-3308 (2002). Охладитель наддувочного воздуха дизельного двигателя
1
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00.10.00-05 | 0***5 | Хомут 50-62 ТО17-9-20-98 | |
| ТВОС-049.001-06 | Т***6 | Хомут 50-70 ТУ 4599-003-03966022-00 | |
| 1 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 3 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 4 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 5 | 3***8 | Патрубок верхний | |
| 6 | 5***4 | Шланг соединительный | |
| 7 | 3***2 | Патрубок выходной средний | |
| 8 | 3***2 | Охладитель с кронштейнами | |
| 9 | 0***6 | Хомут 70-90 ТО17-9-20-98 | |
| 9 | Т***7 | Хомут 70-90 ТУ 4599-003-03966022-00 | |
| 9 | Т***1 | Хомут 70-90 | |
| 10 | 3***0 | Муфта | |
| 11 | 3***4 | Шланг соединительный | |
| 12 | 3***0 | Труба нагнетательная | |
| 13 | 3***6 | Патрубок нагнетательный | |
| 14 | 3***2 | Кронштейн охладителя | |
| 15 | 5***1 | Шланг нагнетательный (2177624/1) | |
| 16 | Т***1 | Хомут 40-60 | |
| 17 | 6***0 | Прокладка уплотнительная | |
| 18 | 3***8 | Патрубок нижний |
