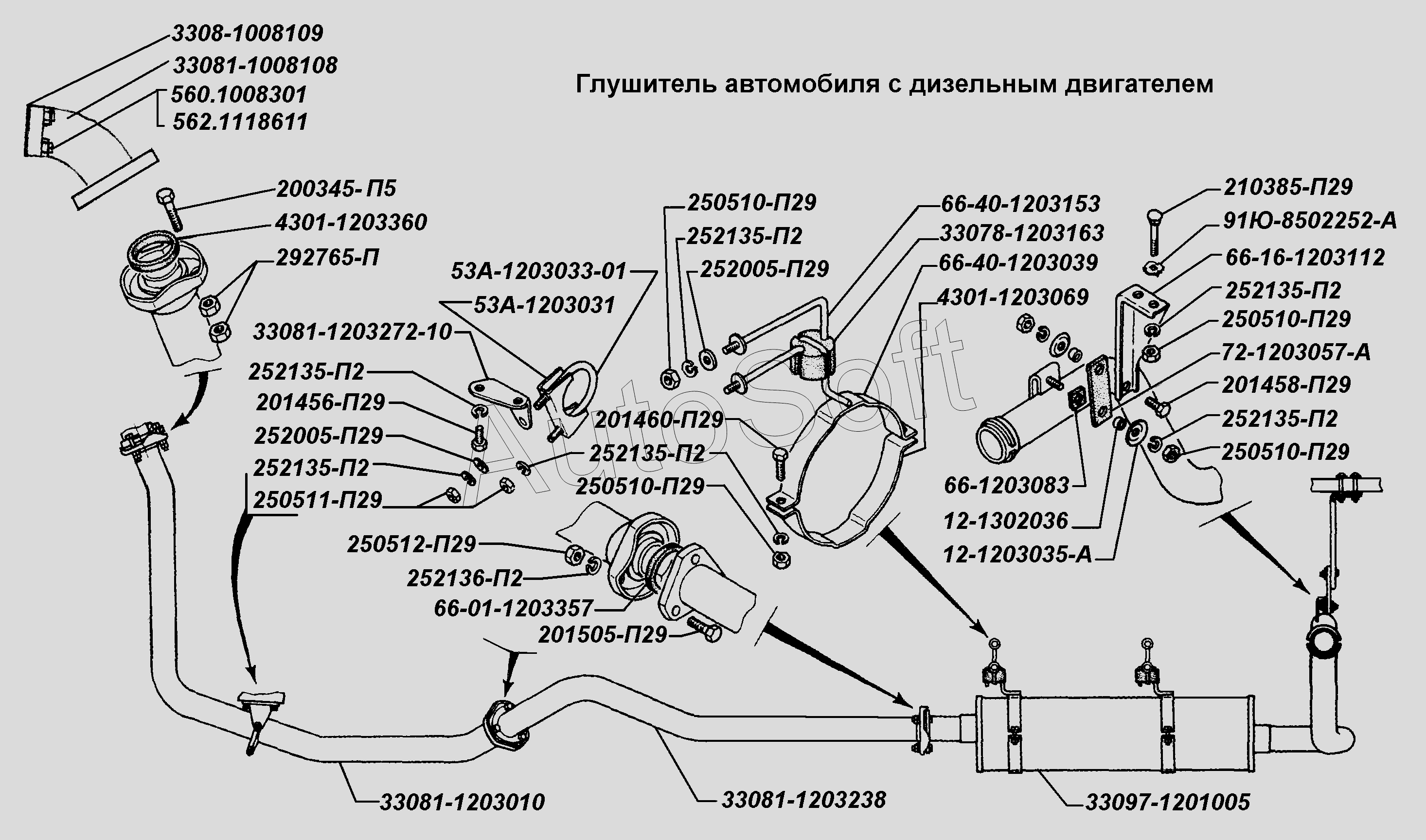

Каталог запасных частей к технике: ГАЗ-3308 (2002). Глушитель автомобиля с дизельным двигателем
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Прокладка выпускного патрубка | |
| 2 | 3***8 | Патрубок выпускной | |
| 3 | 5***1 | Шпилька М8х30 | |
| 4 | 5***1 | Гайка М8 самостопорящаяся | |
| 5 | 2***5 | Болт М10х1-6gх50 | |
| 6 | 4***0 | Прокладка приемной трубы | |
| 7 | 2***П | Гайка М10х1 | |
| 8 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 9 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 10 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 11 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 12 | 4***9 | Хомут крепления глушителя | |
| 13 | 6***9 | Кронштейн глушителя | |
| 14 | 3***3 | Амортизатор | |
| 15 | 6***3 | Кронштейн | |
| 16 | 2***9 | Болт М8-6gх50 ОСТ 37.001.106-75 | |
| 17 | 9***А | Шайба специальная | |
| 18 | 6***2 | Кронштейн трубы глушителя | |
| 19 | 7***А | Ремень крепления глушителя | |
| 20 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 21 | 6***3 | Прокладка | |
| 22 | 1***6 | Втулка распорная | |
| 23 | 1***А | Накладка ремня | |
| 24 | 3***5 | Глушитель с переходной и выхлопной трубами | |
| 25 | 3***8 | Труба промежуточная | |
| 26 | 2***9 | Болт М10-6gх45 ОСТ 37.001.123-96 | |
| 27 | 6***7 | Прокладка промежуточной трубы в сборе | |
| 28 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 30 | 3***0 | Труба приемная | |
| 31 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 32 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 33 | 3***0 | Кронштейн | |
| 34 | 5***1 | Хомут | |
| 35 | 5***1 | Стремянка |
