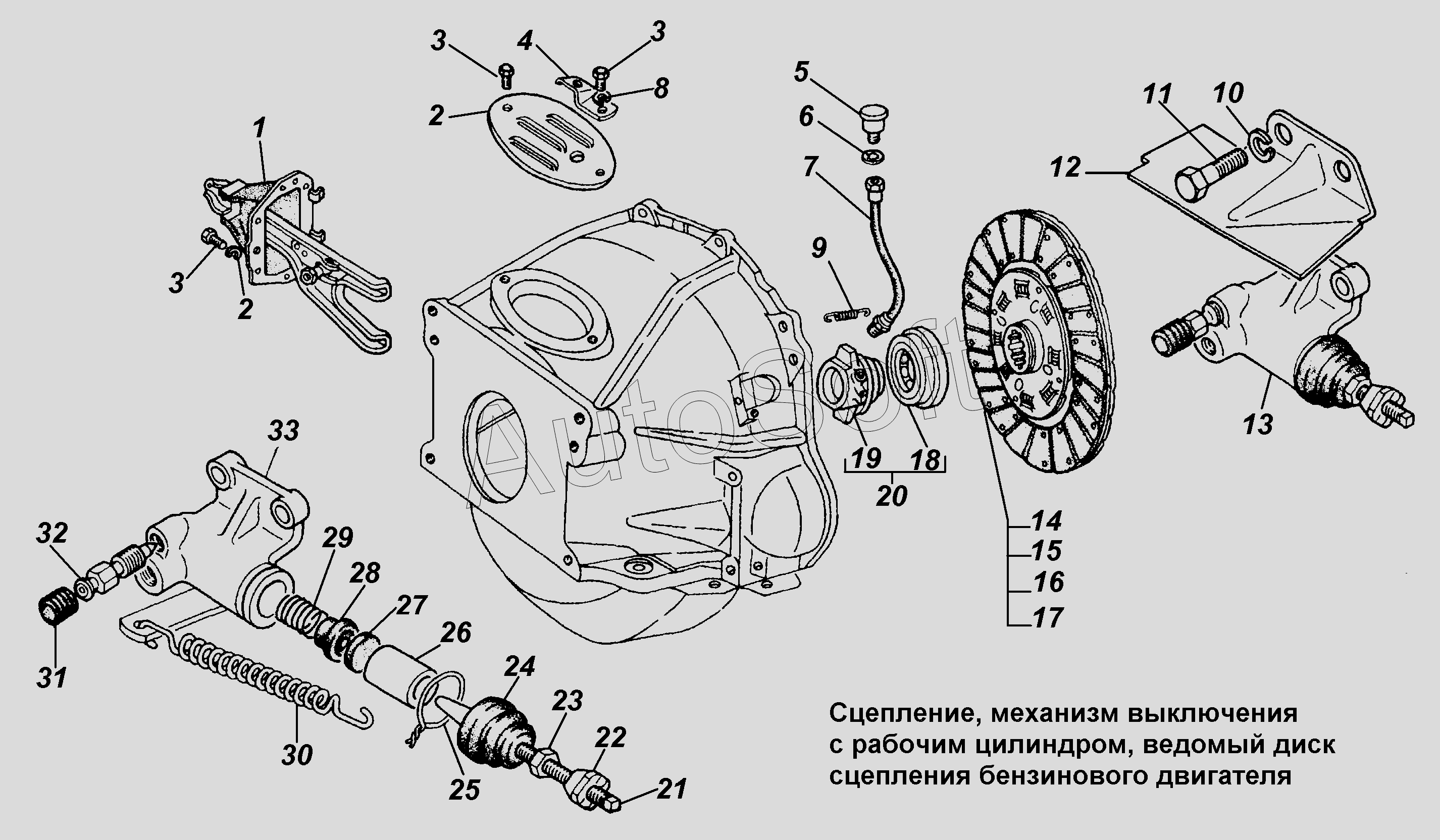

Каталог запасных частей к технике: ГАЗ-3308 (2002). Сцепление, механизм выключения с рабочим цилиндром, ведомый диск сцепления бензинового двигателя
18
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
1
17
16
15
14
13
12
11
10
9
6
5
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Вилка сцепления с чехлом в сборе | |
| 2 | 5***2 | Крышка люка картера сцепления | |
| 3 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 4 | 5***А | Кронштейн масленки муфты выключения сцепления в сборе | |
| 5 | 5***0 | Масленка подшипника выключения сцепления в сборе | |
| 6 | 4***1 | Шайба 10 | |
| 9 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 10 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 11 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 12 | 6***0 | Экран цилиндра привода сцепления | |
| 13 | 3***0 | Цилиндр привода сцепления | |
| 14 | 5***2 | Диск сцепления ведомый в сборе | |
| 15 | 5***0 | Накладка фрикционная ведомого диска сцепления | |
| 16 | 2***П | Заклепка 4х7 | |
| 17 | 2***П | Заклепка 4х6 | |
| 18 | 5***К | Подшипник 588911АК | |
| 19 | 5***5 | Муфта выключения сцепления | |
| 20 | 3***0 | Муфта выключения сцепления с подшипником | |
| 21 | 6***2 | Толкатель | |
| 22 | 5***8 | Гайка регулировочная тяги | |
| 23 | 2***9 | Гайка 10х1-6Н | |
| 24 | 6***8 | Колпак защитный | |
| 25 | 2***9 | Шплинт 0,8х150 ОСТ 37.001.172-92 | |
| 26 | 6***4 | Поршень цилиндра привода сцепления | |
| 27 | 6***8 | Манжета | |
| 28 | 6***5 | Грибок распорный | |
| 29 | 6***7 | Пружина | |
| 30 | 1***7 | Пружина оттяжная | |
| 31 | 1***1 | Колпачок клапана | |
| 32 | 5***8 | Клапан прокачки колесного цилиндра | |
| 33 | 3***2 | Цилиндр привода сцепления |
