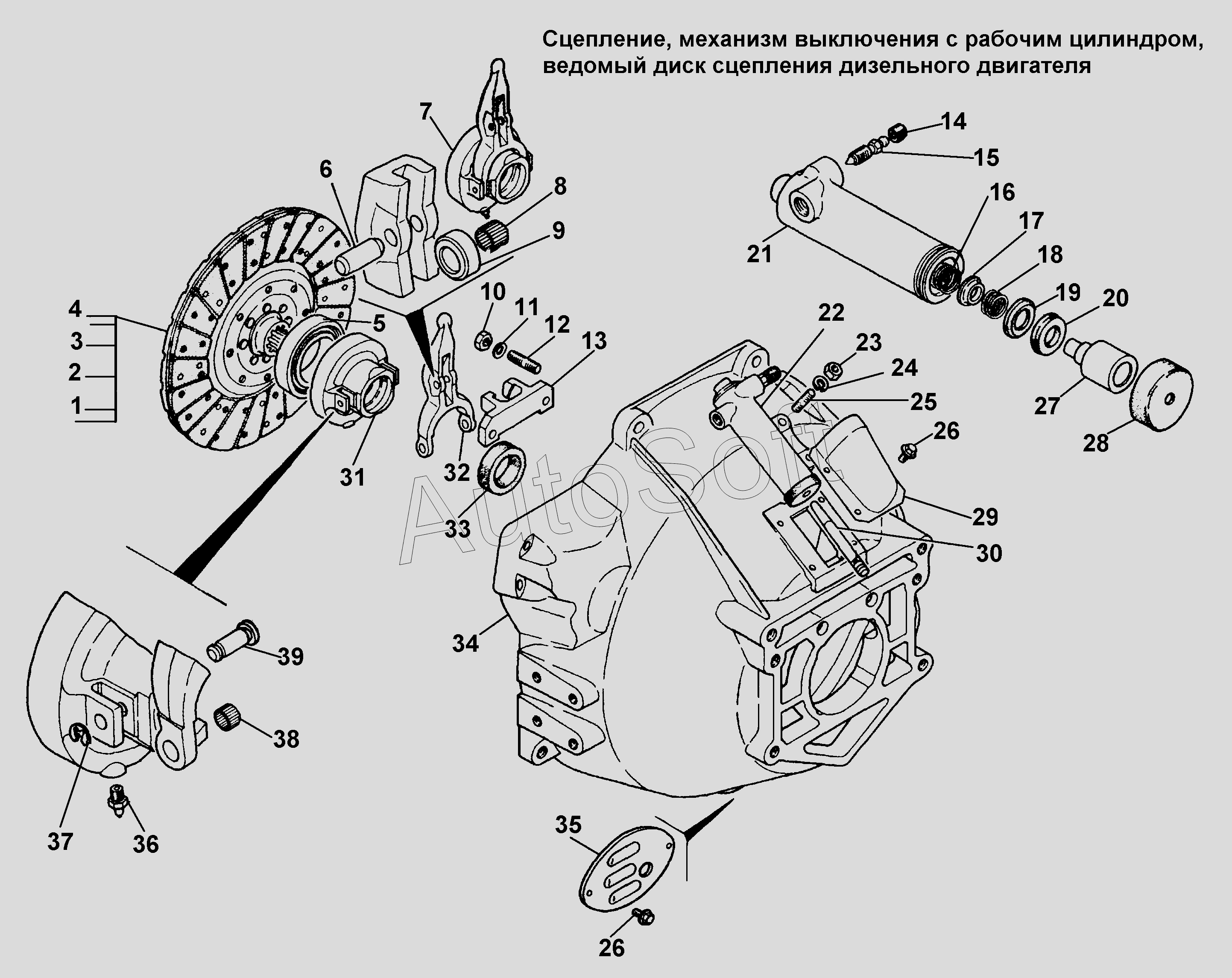

Каталог запасных частей к технике: ГАЗ-3308 (2002). Сцепление, механизм выключения с рабочим цилиндром, ведомый диск сцепления дизельного двигателя
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Заклепка | |
| 2 | 4***1 | Заклепка 4х7 | |
| 3 | 4***0 | Накладка фрикционная сцепления | |
| 4 | 4***1 | Диск сцепления ведомый | |
| 6 | 4***5 | Ось опоры вилки | |
| 7 | 4***0 | Муфта с вилкой в сборе | |
| 8 | 4***8 | Ролик 2х11,8А5 | |
| 9 | 4***4 | Кольцо вилки | |
| 10 | 2***9 | Гайка 10х1-6Н | |
| 11 | 4***1 | Шайба 10х20 коническая | |
| 12 | 2***2 | Шпилька М10х(1,5-Сп/1-4Н)х22 ОСТ 37.001.180-96 | |
| 13 | 3***5 | Опора вилки | |
| 14 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 15 | 5***8 | Клапан прокачки колесного цилиндра | |
| 16 | 2***1 | Пружина регулятора питания гидротрансформатора | |
| 17 | 4***3 | Втулка | |
| 18 | 5***3 | Пружина трубки провода сигнала нижней крышки картера | |
| 19 | 4***5 | Втулка распорная | |
| 20 | 8***1 | Манжета 13,4х28 | |
| 21 | 4***2 | Корпус цилиндра | |
| 22 | 4***0 | Цилиндр рабочий привода сцепления | |
| 23 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 24 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 25 | 4***3 | Шпилька М8х(1,25-Сп/1)х20 | |
| 26 | Е***6 | Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х12 | |
| 27 | 4***4 | Поршень цилиндра привода сцепления | |
| 28 | 4***8 | Уплотнитель цилиндра | |
| 29 | 4***2 | Крышка люка картера | |
| 30 | 3***0 | Толкатель вилки выключения сцепления | |
| 31 | 4***5 | Муфта выключения сцепления | |
| 32 | 4***3 | Вилка сцепления | |
| 33 | 4***6 | Кольцо защитное | |
| 34 | 3***5 | Картер сцепления | |
| 35 | 5***2 | Крышка люка картера сцепления | |
| 36 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 37 | 2***9 | Шайба 5,2 ГОСТ 11648-75 | |
| 38 | 1***9 | Игла 1,6х9 подшипника | |
| 39 | 4***7 | Палец муфты |
