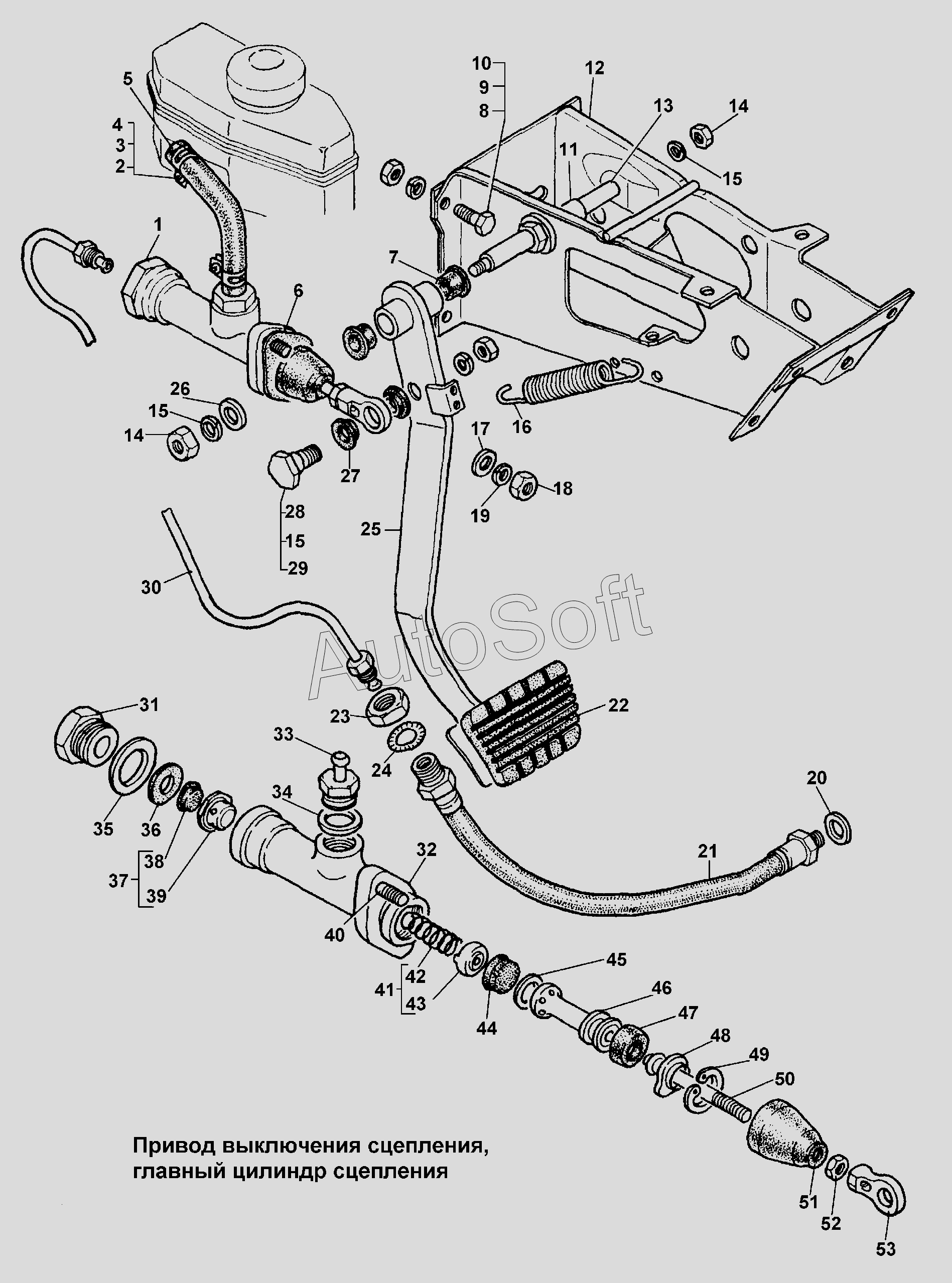

Каталог запасных частей к технике: ГАЗ-3308 (2002). Привод выключения сцепления, главный цилиндр
41
29
30
31
32
33
34
35
36
37
38
39
40
28
42
43
44
45
46
47
48
49
50
51
53
15
15
15
2
3
4
5
6
7
8
9
11
12
13
14
14
1
16
17
18
19
20
21
22
23
24
25
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Цилиндр главный привода выключения сцепления в сборе | |
| 2 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 3 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 4 | 2***9 | Хомут 14 | |
| 5 | 3***8 | Шланг | |
| 6 | 2***4 | Прокладка главного цилиндра выключения сцепления | |
| 7 | 1***3 | Втулка оси педали тормоза | |
| 8 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 9 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 11 | 4***6 | Втулка оси педалей | |
| 12 | 3***0 | Кронштейн педалей в сборе | |
| 13 | 4***0 | Ось педалей | |
| 14 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 15 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 16 | М***А | Пружина | |
| 17 | 2***9 | Шайба 8,4 | |
| 18 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 19 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 20 | 5***3 | Прокладка | |
| 21 | 5***2 | Шланг гибкий тормозов в сборе | |
| 22 | 3***8 | Накладка педали | |
| 23 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 24 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 25 | 2***0 | Педаль сцепления в сборе | |
| 27 | 2***9 | Втулка оси толкателя | |
| 28 | 2***8 | Ось толкателя педали | |
| 29 | 2***9 | Гайка 10х1-6Н | |
| 30 | 4***0 | Трубка от главного цилиндра сцепления к гибкому шлангу в сборе | |
| 31 | 4***3 | Штуцер главного цилиндра | |
| 32 | 4***1 | Корпус главного цилиндра сцепления | |
| 33 | 6***2 | Штуцер с трубкой в сборе | |
| 34 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 35 | 4***5 | Прокладка штуцера | |
| 36 | 4***1 | Кольцо упорное клапана | |
| 37 | 4***0 | Клапан главного цилиндра с обоймой | |
| 38 | 4***1 | Клапан главного цилиндра | |
| 39 | 4***4 | Обойма клапана | |
| 40 | 4***8 | Шпилька М8х1-4hх16 | |
| 41 | 2***0 | Пружина возвратная поршня главного цилиндра выключения сцепления в сборе | |
| 42 | 2***2 | Пружина возвратная поршня главного цилиндра выключения сцепления | |
| 43 | 2***4 | Держатель возвратной пружины поршня главного цилиндра выключения сцепления | |
| 44 | 2***4 | Манжета уплотнительная внутренняя главного цилиндра выключения сцепления | |
| 45 | 2***2 | Клапан поршня главного цилиндра выключения сцепления | |
| 46 | 6***6 | Поршень главного цилиндра привода управления сцепления | |
| 47 | 2***Б | Манжета уплотнительная поршня главного цилиндра выключения сцепления | |
| 48 | 6***2 | Шайба упорная поршня главного цилиндра сцепления | |
| 49 | 2***П | Кольцо Б25 ГОСТ 13943-80 | |
| 50 | 6***0 | Толкатель поршня главного цилиндра сцепления | |
| 51 | 4***5 | Колпак защитный главного цилиндра тормоза | |
| 53 | 2***1 | Проушина толкателя главного цилиндра сцепления |
